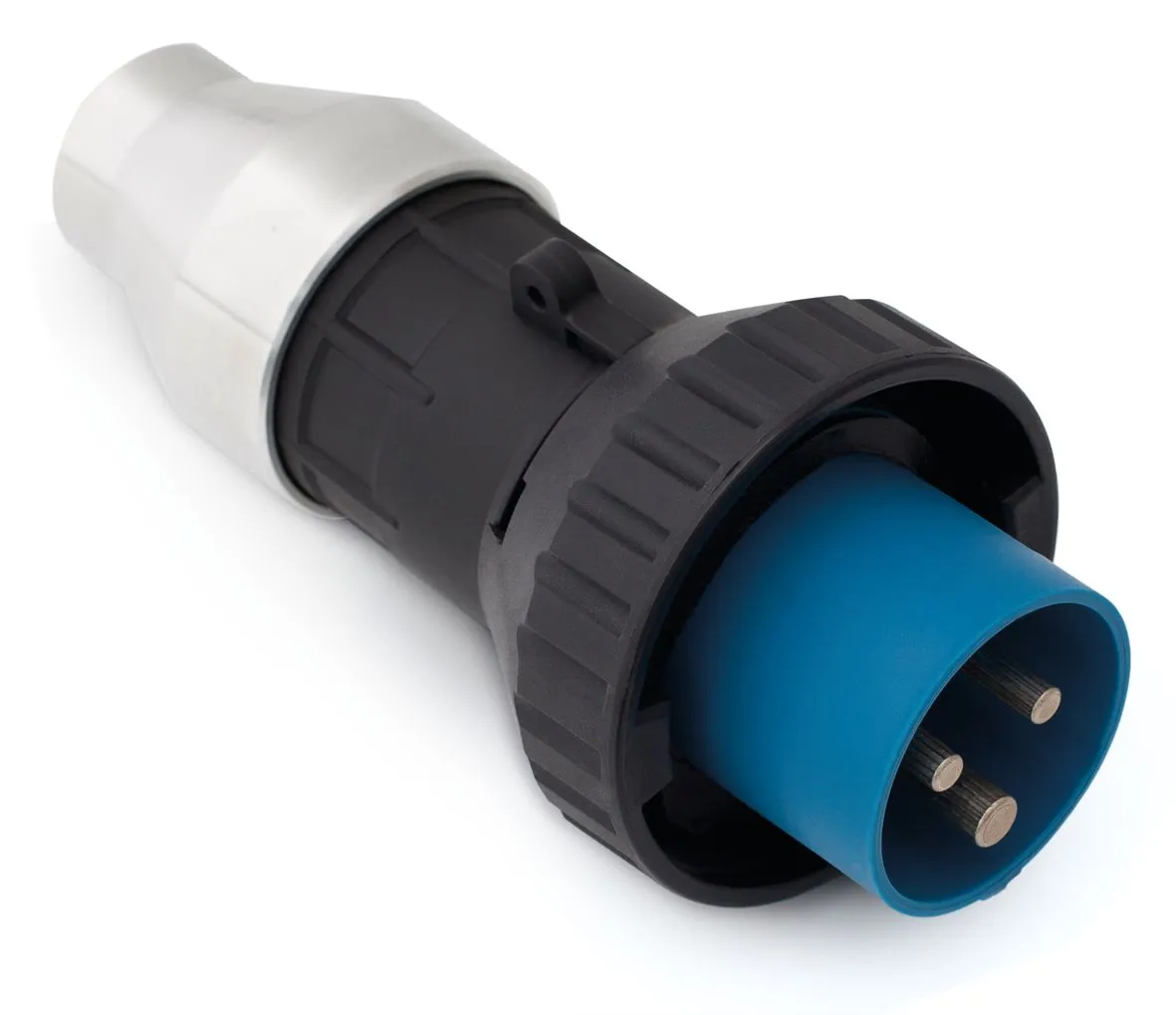

Серийно производимая взрывозащищённая вилка ВГМЕ используется для безопасного подключения переносного и мобильного электрооборудования в условиях, где присутствует риск воспламенения газов или скопления горючей пыли. Данное устройство обеспечивает питание переносных светильников, аккумуляторных блоков, насосов, вентиляторов, компрессоров и прочего оборудования, эксплуатируемого во взрывоопасных зонах промышленных предприятий.
Конструктивная особенность вилки ВГМЕ заключается в поворотно-фиксирующем соединении: при вводе штекера в ответный взрывозащищённый разъём и его повороте на 45° замыкается внутренний контактный переключатель. Такое решение предотвращает возможность искрообразования и обеспечивает устойчивое соединение. Извлечение вилки возможно только после перевода выключателя в положение «выключено», что дополнительно повышает уровень безопасности персонала. Корпус выполнен из термостойкого полиэстера, усиленного стекловолокном, устойчивого к механическим воздействиям, агрессивным химическим средам и температурным колебаниям.
Область применения охватывает опасные производственные зоны классов 1, 2, 21 и 22, а также объекты нефтегазовой, химической, угольной и перерабатывающей промышленности.
Взрывозащищённая вилки ВГМЕ полностью соответствует требованиям ГОСТ 30852.13 и международным стандартам МЭК, сертифицирована Ростехнадзором РФ и допущена к эксплуатации на промышленных предприятиях стран СНГ.
ВГМE - 1X - 2X - 3X – ТУ 27.33.13-042-72453807-2017
| Характеристики | Значения |
|---|---|
| Температура окружающей среды, °С (для ВГМЕ-16) |
Газовая среда: −60…+40 (T6/T85°С) −60…+60 (T5/T100°С) −60…+85 (T4/T135°С) Пылевая среда: −60…+40 (T54°С) −60…+60 (T74°С) −60…+85 (T105°С) |
| Температура окружающей среды, °С (для ВГМЕ-32) |
Газовая среда: −60…+40 (T6/T85°С) −60…+60 (T4/T135°С) Пылевая среда: −60…+40 (T70°С) −60…+60 (T85°С) |
| Максимальное напряжение, В | 380 |
| Максимальная сила тока, А | 32 |
| Подключение |
Прямое подключение к клеммам проводов сечением 2,5–4 мм² (для ВГМЕ-16), 4–6 мм² (для ВГМЕ-32) |
| Резьба на присоединительном отверстии | Метрическая M, по ГОСТ 24705-2004 |
| Материал корпуса | Полиэстер, армированный стекловолокном, химически стойкий к рабочим средам и устойчивый к УФ-излучению |
| Климатическое исполнение | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, ОМ1, ОМ2, ОМ3, ОМ4, В2.1, В5) |
| Маркировка взрывозащиты |
Для ВГМЕ-16: 1Ex db eb IIC T6...T4 Gb X Ex tb IIIC T54°С...T105°С Db X Для ВГМЕ-32: 1Ex db eb IIC T4 Gb X 1Ex db eb IIC T6 Gb X Ex tb IIIC T70°С...T85°С Db X |
| Защита | IP54 / IP66 |
Взрывозащищенные вилки серии ВГМE
| Тип | Ток, A | Напряжение, В | Кол-во полюсов | Цвет | Температурный класс | Габаритные размеры, мм | Масса, кг | ||
|---|---|---|---|---|---|---|---|---|---|
| A | B | D | |||||||
| ВГМЕ-16-130-2 | 16 | 130 | 2P+PE | желтый | T4, T5, T6 | 72 | 157 | М25х1,5 | 0,25 |
| ВГМE-16-250-2 | 16 | 250 | 2P+PE | синий | T4, T5, T6 | 72 | 157 | М25х1,5 | 0,25 |
| ВГМE-16-250-3 | 16 | 250 | 3P+PE | синий | T4, T5, T6 | 78 | 175 | М25х1,5 | 0,3 |
| ВГМЕ-16-380-3 | 16 | 380 | 3P+PE | красный | T4, T5, T6 | 78 | 175 | М25х1,5 | 0,3 |
| ВГМE-32-380-3 | 32 | 380 | 3P+PE | красный | T4 | 94 | 224 | М32х1,5 | 0,5 |
| ВГМE-32-380-4 | 32 | 380 | 3P+N+PE | красный | T4 | 100 | 224 | М32х1,5 | 0,55 |
Вся документация и сертификаты высылается отдельно по запросу.
