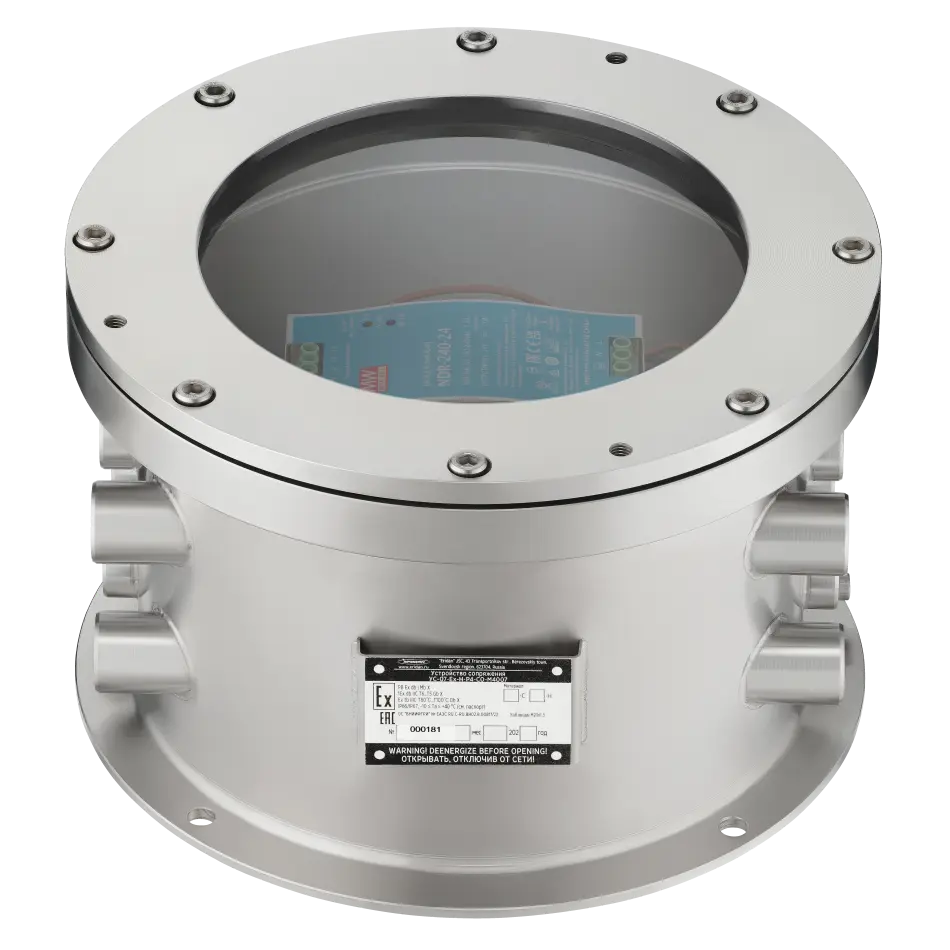

Взрывозащищённое устройство сопряжения УС-07-М4007 — это источник бесперебойного питания (ИБП), предназначенный для применения в системах пожарной автоматики и инженерной безопасности. Устройство выполнено во взрывозащищённом исполнении и рассчитано на эксплуатацию в зонах с повышенной пожаро- и взрывоопасностью, где предъявляются особые требования к надёжности электропитания и отказоустойчивости оборудования.
Основное назначение устройства — обеспечение стабильного питания напряжением 24 В DC технических средств и оборудования пожарной автоматики по I категории электроснабжения. Взрывозащищённое устройство сопряжения УС-07-М4007 гарантирует непрерывную работу систем даже при нарушении основного электропитания, минимизируя риски отказов в критических ситуациях.
Функционально устройство поддерживает подключение двух независимых вводов 220 В AC с автоматическим переключением между ними. Реализована схема АВР, обеспечивающая мгновенный переход на резервный ввод без прерывания питания нагрузки. Встроенный преобразователь выполняет стабильное преобразование входного напряжения в 24 В DC, необходимое для питания извещателей, модулей управления и других компонентов систем ПС и АУПТ.
Взрывозащищённое устройство сопряжения УС-07-М4007 оснащено многоуровневой защитой от короткого замыкания и перенапряжений. После устранения аварийного режима питание автоматически восстанавливается без участия обслуживающего персонала. Для удобства эксплуатации предусмотрена световая индикация состояния вводов, выходного напряжения и работы АВР, а также выдача сигналов о состоянии системы через «сухие контакты» для интеграции с контроллерами и пультами диспетчеризации.
Устройство разработано для применения в составе распределённых противопожарных систем и адаптировано к эксплуатации во взрывоопасных зонах промышленных объектов.
| Характеристики | Значения |
|---|---|
| Количество кабельных вводов | 12 |
| Сечение зажимаемых проводов, мм² | 2,5 |
| Номинальное входное напряжение питания, В АС | 220±15% |
| Количество вводов электропитания АС | 2 |
| Максимальный постоянный выходной, А DС, не более | 10 |
| Диапазон выходного напряжения, В DC | 24-28 |
| Пульсации выходного напряжения (пик-пик) при номинальном токе нагрузки, не более, мВ | 24-28 |
| Количество перекидных контактов для выдачи внешних сигналов | 7 |
| Максимальный коммутируемый ток одного выхода, А АС/DC | 6 |
| Температура эксплуатации, ℃ | -10...+40 |
| Относительная влажность при 25℃, % | 100 |
| Маркировка взрывозащиты и Ех-маркировка взрывоопасных пылевых сред: | |
| – рудничное взрывозащищенное оборудование (только в корпусе из нержавеющей стали) | РВ Ex db I Mb X |
| – оборудование для взрывоопасных пылевых сред | Ex tb IIIС T800…T1000C Db Х |
| – оборудование для взрывоопасных газовых сред | 1Еx db IIC T6…T5 Gb X |
| Масса, кг, не более | 20 |
| Габаритные размеры, мм, не более | 285х285х190 |
| Максимальные внутренние размеры (Диаметр х Глубина): | |
| – объем оболочки, см3 | 6952 |
| – размеры без окна, мм | 230х170 |
| – размеры с окном, мм | 230х150 |
| Режим работы УС - круглосуточный, непрерывный | 24/7 |
| Средний срок службы при условии соблюдения правил эксплуатации, лет | 10 |
Вся документация и сертификаты высылается отдельно по запросу.
