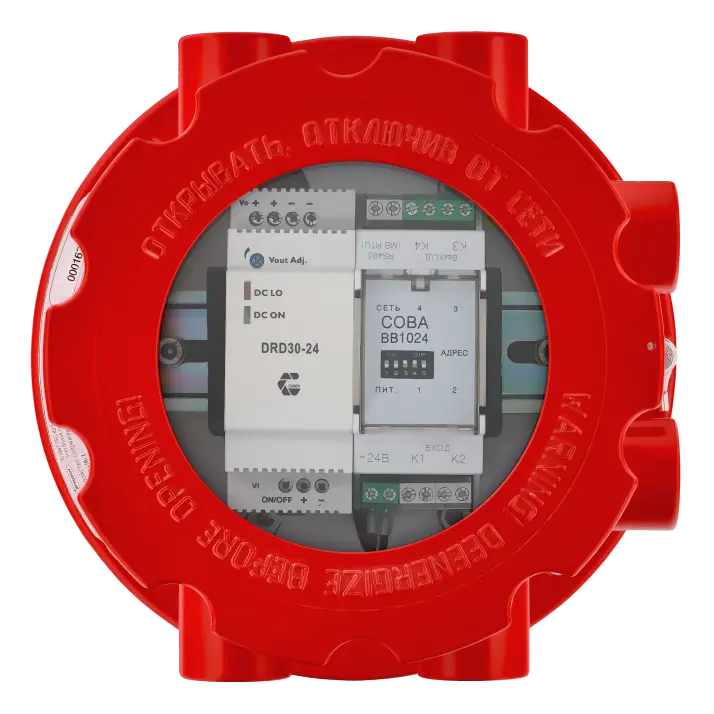

УС-07-Ex-М2055 (устройство сопряжения) — взрывозащищённый модуль ввода-вывода Modbus RTU с интерфейсом RS-485 и встроенным DC/DC-преобразователем, предназначенный для работы в составе систем промышленной автоматики и безопасности. Устройство используется для управления исполнительными механизмами, а также для подключения безадресных шлейфов сигнализации к ППКУП или ПЛК по протоколу Modbus RTU. Благодаря устойчивости к нестабильному питанию и воздействию внешних факторов модуль обеспечивает надёжную передачу команд и контроль состояния цепей в условиях взрывоопасных зон.

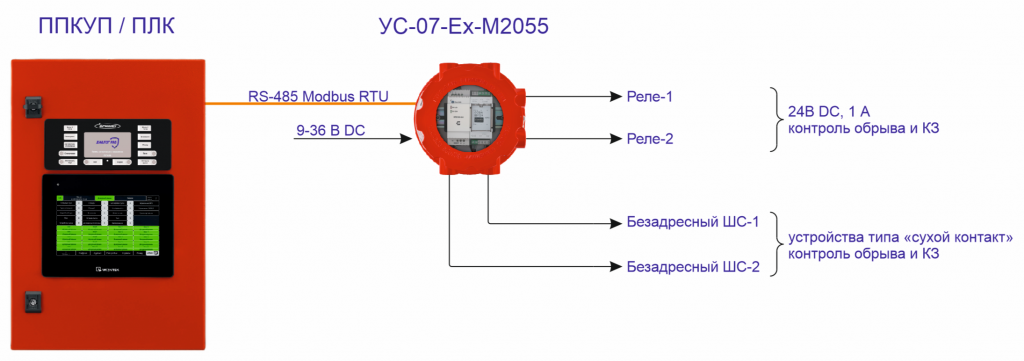

Взрывозащищённое устройство сопряжения УС-07-Ex-М2055 выполняет коммутацию двух релейных выходов по управляющим командам от контроллера, формируя сигналы управления для клапанов, приводов и других исполнительных механизмов. Одновременно модуль подаёт напряжение 24 В DC в две независимые цепи управления, что позволяет использовать его как универсальный элемент распределённой системы. Для подключения датчиков и извещателей предусмотрены два безадресных шлейфа сигнализации с поддержкой нормально-разомкнутых и нормально-замкнутых контактов. Реализованный двухпороговый алгоритм обработки сигналов повышает надёжность обнаружения аварийных состояний.
Дополнительным преимуществом является встроенный DC/DC-преобразователь, который преобразует входное напряжение в диапазоне 9–36 В DC в стабильные 24 В DC для питания подключённых цепей. Модуль осуществляет постоянный контроль линий на обрыв и короткое замыкание, обеспечивая раннее выявление неисправностей и передачу информации в систему управления.
зрывозащищённое устройство сопряжения УС-07-Ex-М2055 рассчитано на эксплуатацию в условиях повышенной опасности, где критически важны электробезопасность, устойчивость к помехам и стабильность работы при перепадах напряжения.
| Характеристики | Значения |
|---|---|
| Количество кабельных вводов | 6 |
| Сечение зажимаемых проводов, мм² | 2,5 |
| Диапазон входного напряжения постоянного тока, В DС | 9-36 |
| Ток потребления УС в дежурном режиме (выходы отключены) | 0,46 / 0,37 / 0,2 |
| - при входном напряжении 12В, мА, не более | 120 |
| - при входном напряжении 24В, мА, не более | 80 |
| Номинальный ток потребления в режиме «пожар» при входном напряжении 24В при полной нагрузке выходов, А, не более | 1,48 |
| Количество контролируемых выходов (DO) | 2 |
| Коммутируемое напряжение постоянного тока, В DС, не более | 24 |
| Максимальный коммутируемый ток на оба выхода, А DС, не более | 1 |
| Максимальный ток нагрузки выхода в дежурном режиме, А DС, не более | 0,02 |
| Количество безадресных шлейфов сигнализации (DI) | 2 |
| Номинальное напряжение в шлейфе сигнализации, В DС, не более | 24 |
| Тип интерфейса | RS-485 |
| Тип протокола | Modbus RTU |
| Скорость обмена (по умолчанию), бит/с | 9600 |
| Бит четности (по умолчанию) | нет |
| Количество стоп-битов по умолчанию | 1 |
| Температура эксплуатации, ℃ | -20...+55 |
| Относительная влажность при 25℃, % | 100 |
| Маркировка взрывозащиты и Ех-маркировка взрывоопасных пылевых сред: | |
| – оборудование для взрывоопасных пылевых сред | Ex tb IIIС T800…T1000C Db Х |
| – оборудование для взрывоопасных газовых сред | 1Еx db IIC T6…T5 Gb X |
| Масса, кг, не более | 3,5 |
| Габаритные размеры, мм, не более | 190х190х125 |
| Максимальные внутренние размеры (Диаметр х Глубина): | |
| – объем оболочки, см3 | 1475 |
| – размеры без окна, мм | 130х105 |
| – размеры с окном, мм | 130х88 |
| Режим работы УС - круглосуточный, непрерывный | 24/7 |
| Средний срок службы при условии соблюдения правил эксплуатации, лет | 10 |
Вся документация и сертификаты высылается отдельно по запросу.
