Взрывозащищённое круглое табло ПГС-ИТ34 (CCA-03H-INDICATOR) предназначено для визуального оповещения персонала в системах пожарной сигнализации и автоматического пожаротушения. Устройство применяется для индикации состояния технологических процессов, предупреждения о возникновении аварийных ситуаций и передачи командных сигналов оператору или обслуживающему персоналу.
Конструкция изделия выполнена в прочном круглом корпусе, устойчивом к механическим воздействиям, вибрации и перепадам температуры. Световой модуль обеспечивает стабильную яркость и равномерное распределение светового потока, что гарантирует хорошую видимость сигнала в любых условиях освещения. Взрывозащищённое круглое табло ПГС-ИТ34 работает в двух режимах — непрерывном и прерывистом (с частотой около 1,5 Гц). Прерывистый режим предназначен для использования с лампами накаливания или светодиодными источниками света.
Взрывозащищённое табло ПГС-ИТ34 допускается к эксплуатации во взрывоопасных зонах внутри помещений и на открытом воздухе в соответствии с требованиями ГОСТ 30852.13-2002 и ГОСТ IEC 61241-3-2011. Оно устанавливается на объектах I–IV классов опасности, поднадзорных Ростехнадзору, а также на промышленных предприятиях стран СНГ и Таможенного союза, где действуют аналогичные стандарты безопасности.
| Характеристики | Значения |
|---|---|
| Маркировка взрывозащиты |
1Ex db IIC T6...T4 Gb Ex tb IIIC T70°С ...T135°С Db |
| Маркировка рудничного оборудования | РН1/РН2 |
| Степень защиты |
IP66/IP67 IK10 |
| Установка |
Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; Подземные выработки, неопасные по газу (метану) и угольной пыли |
| Температура окружающей среды, °С |
-60...+60 (Т6/Т85°С) -60...+85 (Т5/Т4/Т100°С/Т135°С) |
| Напряжение питания, В | ~220 (50/60 Гц) (другое напряжение по согласованию) |
| Номинальный ток, А | 0,5 |
| Заземление | 2 зажима заземления (внутренний и внешний) из нержавеющей стали |
| Электрическая схема | Подключение к трем клеммам, сечением 4 мм2 |
| Крепление крышки | Резьбовое соединение |
| Покрытие | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
| Уплотнение | Силиконовая резина (в пазе крышки), силиконовое уплотнение |
| Материал | Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к соляному туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к соляным и кислым рудничным водам, фрикционно искробезопасный. Окно - термостойкое ударопрочное стекло |
| Крепление корпуса | 4 внешние монтажные точки |
| Масса, кг | 14 |
| Климатическое исполнение | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5) |
ПГС-ИТ34- 1X - 2X / 3X / 4Х / 5Х - 6Х / 7Х – ТУ 27.90.20-038-72453807-2017, где
Пример записи: ПГС-ИТ34-272721-220AC/ЗАГАЗОВАНО/Б/К-КОВ1Н/СЦ -ТУ 27.90.20-038-72453807-2017.
Вся документация и сертификаты высылается отдельно по запросу.

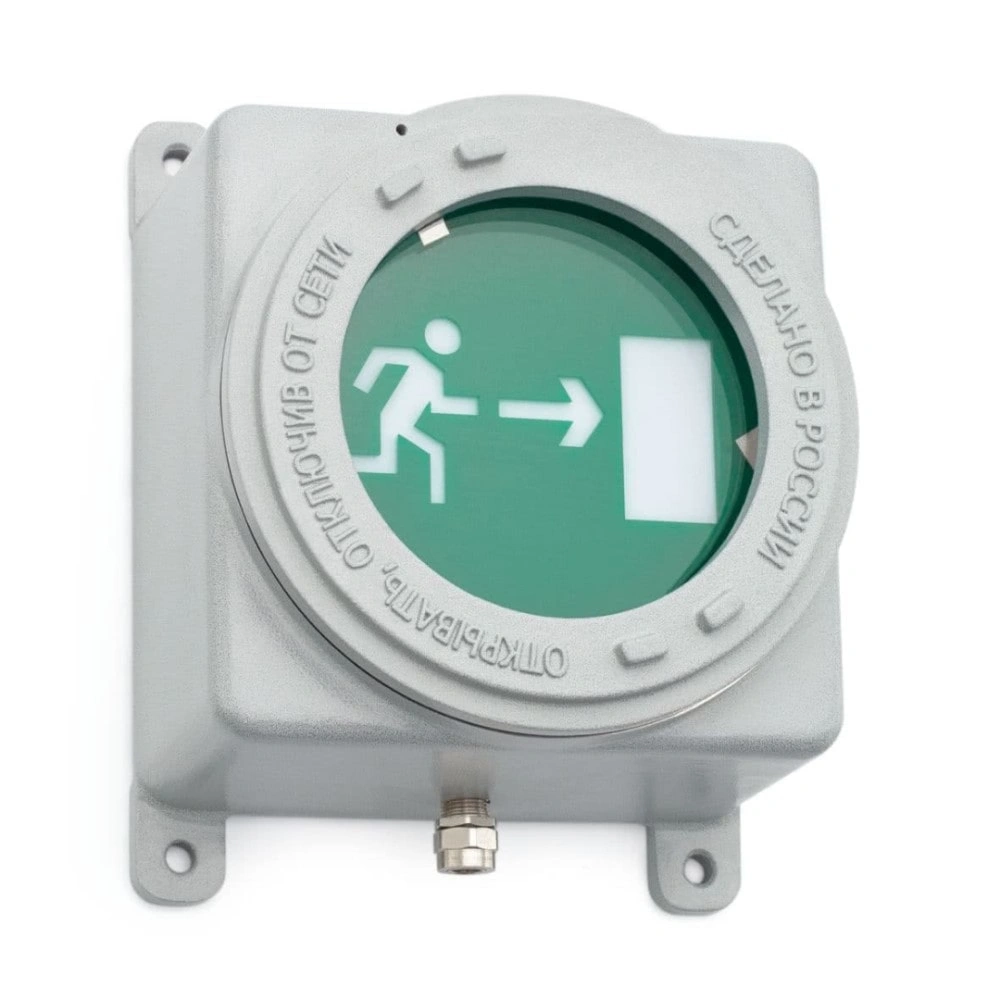

-min.webp "ПГС-ИТ34 (CCA-03H-INDICATOR) круглое табло взрывозащищённое")
