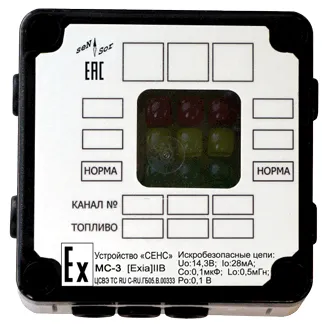

МС-3 сигнализатор для датчиков уровня и электроконтактных манометров взрывозащищённый

Взрывозащищённый сигнализатор МС-3 — это надёжное связанное устройство, предназначенное для контроля уровня и давления в технологических системах, работающих во взрывоопасных зонах. Прибор обеспечивает своевременную подачу световой и звуковой сигнализации при достижении предельных значений параметров, заданных в подключённых датчиках.

Завод-изготовитель несёт гарантию полного соответствия сигнализатора МС-3 заявленным характеристикам, а также требованиям технических условий ТУ только при соблюдении конечным потребителем правил и условий эксплуатации, транспортирования, хранения и монтажа, установленных и указанных в руководстве по эксплуатации.

Конструкция сигнализатора рассчитана на эксплуатацию в сложных промышленных условиях и отвечает требованиям взрывобезопасности, что делает его незаменимым элементом систем автоматизированного контроля и защиты.

Взрывозащищённый сигнализатор МС-3 совместим с различными первичными измерительными приборами — датчиками уровня жидкости, показывающими и сигнализирующими манометрами, вакуумметрами, мановакуумметрами и другими устройствами, имеющими выход W5DНЗ (нормально-замкнутые контакты, шунтированные диодами).

Основные функции взрывозащищённого сигнализатора МС-3 включают

• Контроль уровня жидкости по трём независимым точкам с возможностью визуальной индикации и подачи сигнала при достижении пороговых значений.
• Контроль давления по двум заданным порогам с формированием предупреждающих и аварийных сигналов.
• Своевременную подачу световой и звуковой сигнализации при срабатывании подключённых датчиков.

В конструкции устройства предусмотрен встроенный пьезозвонок, обеспечивающий чёткую звуковую индикацию в течение 10 секунд при обычной сигнализации и 20 секунд при аварийном режиме. Дополнительно может быть подключён внешний светозвуковой сигнализатор ВС-3-12В для расширения возможностей оповещения.

Технические особенности прибора

• Тип взрывозащиты — искробезопасная электрическая цепь, уровень «ia», категория IIB согласно ГОСТ Р 51330.11.
• Соответствие требованиям ГОСТ Р 51330.10, подтверждающее безопасность и надёжность эксплуатации во взрывоопасных средах.
• Корпус из прочного пластика, устойчивого к механическим воздействиям и агрессивным средам.
• Комплект поставки включает наклейки для удобной маркировки подключённых датчиков и упрощения обслуживания.

Области применения взрывозащищённого сигнализатора МС-3

• Предприятия нефтегазовой промышленности.
• Объекты химической и нефтехимической отрасли.
• Производственные зоны с наличием взрывоопасных смесей.
• Резервуарные парки и насосные станции.
• Системы контроля давления и уровня на опасных объектах.
• Автоматизированные технологические установки в зонах класса В-1, В-1а.
• Очистные и фильтрационные комплексы с контролем давления.

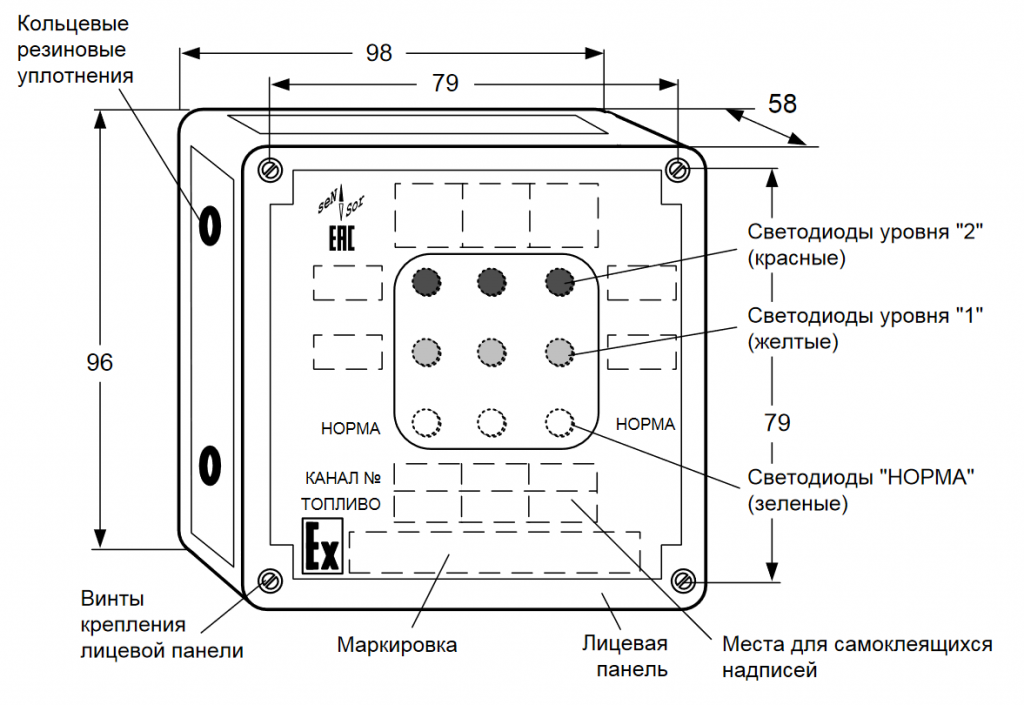

Габаритные размеры
