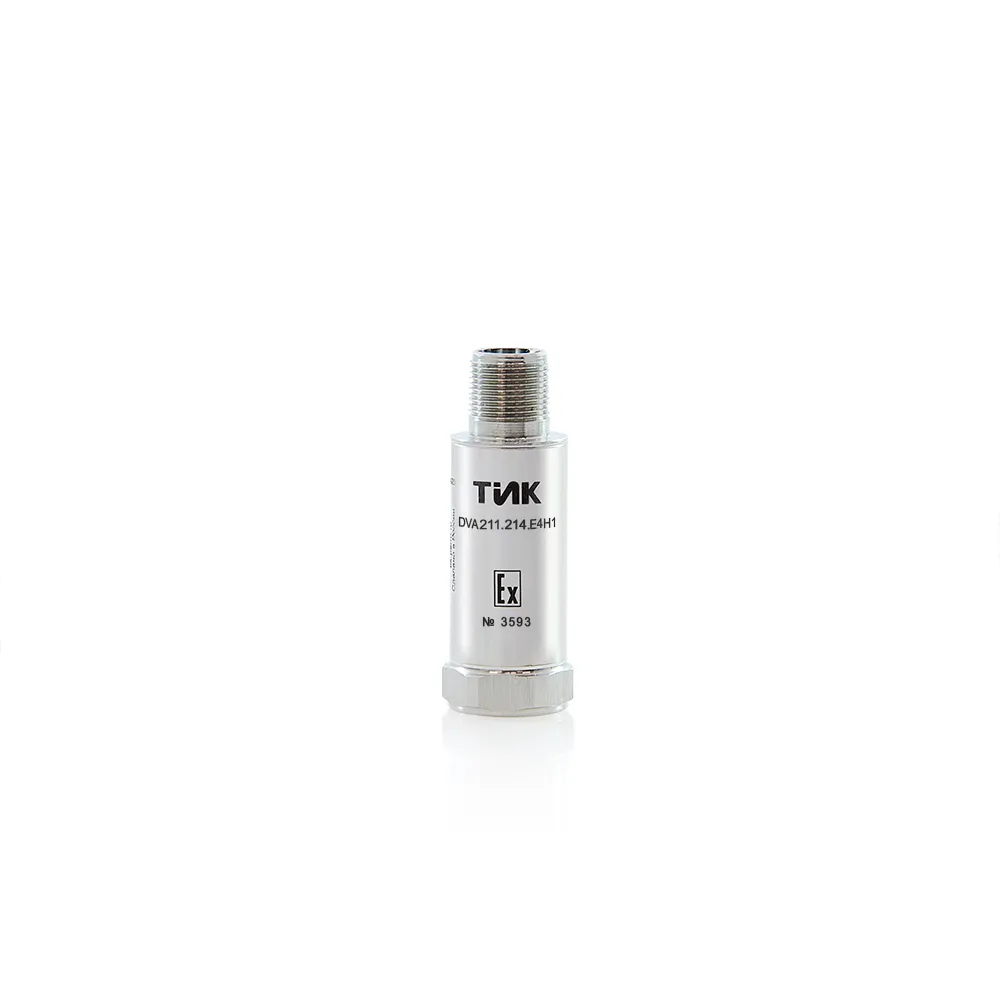

Взрывозащищённый вибропреобразователь DVA211.214 предназначен для контроля вибрационного состояния промышленного оборудования по амплитудному значению виброускорения. Прибор преобразует сигнал интегрального датчика ускорения в выходной сигнал, пропорциональный измеряемой величине, что позволяет использовать полученные данные в составе систем контроля и промышленной автоматизации.
Передача измерительного сигнала осуществляется через интерфейс «токовая петля» 4–20 мА. Вибропреобразователь DVA211.214 предназначен для интеграции с внешними системами РСУ / ПАЗ (DCS, PCS, ESD), где данные о вибрационном состоянии оборудования могут использоваться для дальнейшей обработки в соответствии с алгоритмами конкретной системы.
Конструкция прибора включает герметичный корпус, внутри которого расположены интегральный датчик ускорения (акселерометр) и плата преобразования. Цилиндрическое малогабаритное исполнение подходит для установки непосредственно на контролируемое оборудование. Крепление выполняется на шпильку, обеспечивая конструктивно предусмотренный способ монтажа датчика.
Для электрического подключения на корпусе предусмотрен разъём ТИК-КXX, выполненный как аналог MIL-C-5015.
| Характеристики | Значения |
|---|---|
| Метрологические параметры | |
| Коэффициент преобразования, мА*с2/м / Диапазон показаний амплитуды виброускорения, м/с2 | 0,64 / 0-25 0,4 / 0-40 0,16 / 0-100 |
| Диапазон рабочих частот, Гц | 2-1000 3-1000 5-1000 10-1000 |
| Интерфейс | |
| Тип выходного сигнала | (4-20) мА |
| Диапазон питающих напряжений, В | 10-24 |
| Взрывозащита | |
| Вид | искробезопасная электрическая цепь |
| Маркировка | PO Ex ia I Ma X 0Ex ia IIC T6...T2 Ga X Ex ia IIIC T200 100°C...T200 280°C Da X Ex ib IIIC T95°C...T275°C Db X 2Ex nA IIC T6...T2 Gc X |
| Подключение | через контроллер TIK-PLC через барьер безопасности TIK-BIS |
| Конструктивные параметры | |
| Исполнение | ТИК-КХХ разъем на кабеле |
| Габаритные размеры, мм | Ø39,25x36 |
| Масса, кг, не более | 0,1 |
| Тип крепления | шпилька М8 1 шт.* *резьба в соответ. с требованиями Заказчика |
| Степень защиты | IP65/IP68 |
| Эксплуатационные параметры | |
| Диапазон рабочих температур, °С | -40...+80 (климатическое исполнение H) -60...+80 (климатическое исполнение X) |
| Параметры надёжности и гарантии изготовителя | |
| Средняя наработка на отказ, часов, не менее | 100 000 |
| Гарантийный срок эксплуатации, мес. | 24 |
| Срок службы, лет, не менее | 20 |
| Межповерочный интервал | 2 года |
Вся документация и сертификаты высылается отдельно по запросу.
