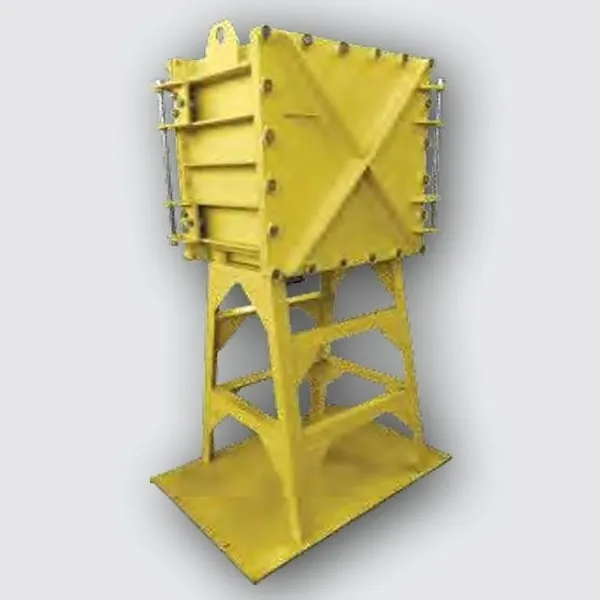

Шкаф RC-цепей взрывозащищённый

Взрывозащищённый Шкаф RC-цепей представляет собой высокотехнологичное решение для защиты электрического оборудования в условиях повышенной опасности. Этот Ех-компонент предназначен для установки в него различных электрических цепей, элементов управления, клеммных зажимов и другого электрооборудования, не включая вращающиеся машины или другие машины, создающие турбулентность, а так-же использования автоматических выключателей с масляным заполнением. Шкаф идеально подходит для эксплуатации во взрывоопасных зонах как внутри помещений, так и на открытых площадках, где существует риск образования взрывоопасных смесей категорий IIA и IIB по ГОСТ 30852.9, а также групп Т1, Т2, Т3.

Шкаф имеет конструкцию, обеспечивающую надёжную защиту от взрывов. Он выполнен в виде двухстороннего обслуживания и отличается прочным напольным исполнением. Корпус и двери шкафа образуют плоское взрывонепроницаемое соединение, что гарантирует надёжное сдерживание возможного взрыва. Крепление двери осуществляется с помощью шарниров и двадцати невыпадающих болтов, что делает конструкцию устойчивой к внешним воздействиям.

Корпус выполнен из сварной конструкции и оснащён ребрами жесткости, что придаёт ему дополнительную прочность. На боковых стенках размещены кабельные вводы с установленными заглушками, что обеспечивает защиту от попадания воды и пыли. Также предусмотрена защита от выдергивания кабеля, что минимизирует риск повреждений при эксплуатации. Внешние и внутренние заземляющие зажимы М12 обеспечивают надёжное заземление, что является важным аспектом в условиях повышенной опасности.

Завод-изготовитель несёт гарантию полного соответствия взрывозащищённого шкафа RC-цепей заявленным характеристикам, а также требованиям технических условий ТУ только при соблюдении конечным потребителем правил и условий эксплуатации, транспортирования, хранения и монтажа, установленных и указанных в руководстве по эксплуатации.

Взрывозащищённый Шкаф RC-цепей сертифицирован для работы в температурах окружающей среды от -60°C до +45°C и имеет степень защиты IP66, что свидетельствует о его высокой устойчивости к воздействию агрессивных факторов окружающей среды. Маркировка взрывозащиты Ex d IIB U гарантирует соответствие современным стандартам безопасности.

Область применения:

• Нефтегазовая промышленность: используется для установки электрооборудования в зонах добычи и переработки нефти и газа.
• Химические заводы: применяется для защиты электроники в помещениях, где могут образовываться взрывоопасные пары и смеси.
• Электростанции: обеспечивает безопасность работы электрооборудования в условиях, где существует риск взрыва.
• Металлургические предприятия: используется в зонах, где производится работа с легковоспламеняющимися и взрывоопасными материалами.
• Складские комплексы: применяется в помещениях для хранения легковоспламеняющихся и взрывчатых веществ.

Структура обозначения:

Шкаф RC-цепей ExdIIB U (Х1) Х2 Х3, где

• Шкаф RC-цепей – наименование изделия;
• ExdIIB U - маркировка взрывозащиты;

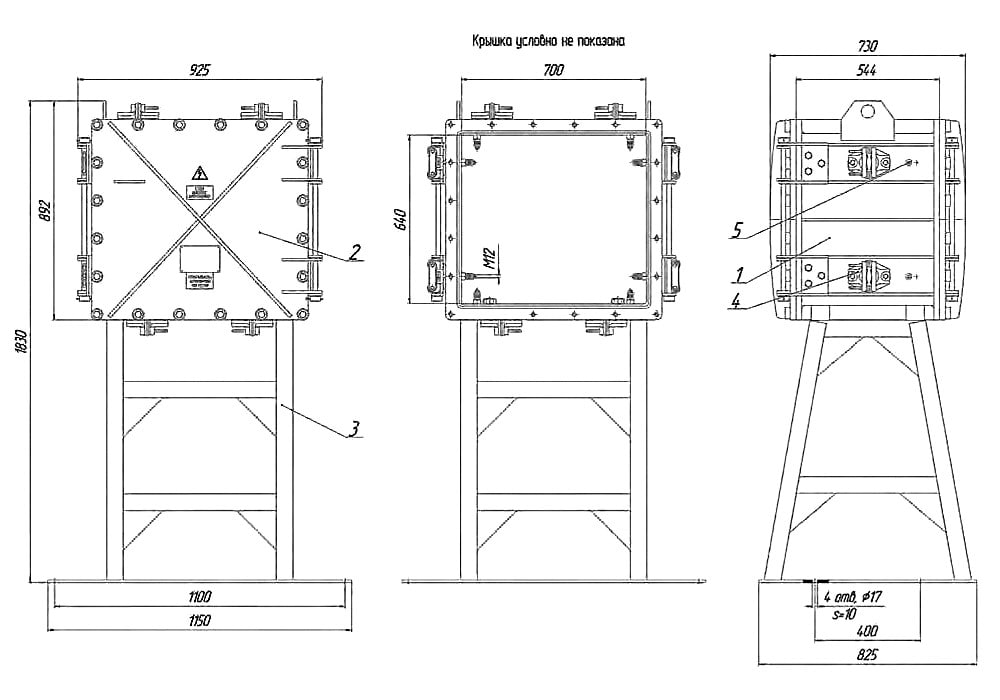

• Х1 - габаритный размер:
• 925х730х892 - исполнение без стойки,
• 1150х825х1830 - исполнение со стойкой;
• Х2 – климатическое исполнение и категория размещения по ГОСТ 15150;
• Х3 - обозначение ТУ.

Условное обозначение при заказе или в документации другого изделия Шкаф RC-цепей ExdIIB U (1150х825х1830) УХЛ3 ТУ3434-052-50578968-2015.
