Серийно выпускаемый взрывозащищённый ручной пожарный извещатель ИП-535-ГОРЭЛТЕХ2-А (ИП-S-535-ГОРЭЛТЕХ) предназначен для применения в системах автоматической пожарной сигнализации и пуска установок пожаротушения на промышленных объектах с повышенным риском воспламенения. Устройство выполняет функцию ручного пуска пожаротушения и передачи сигнала тревоги в шлейф при активации, обеспечивая мгновенное оповещение о возгорании и оперативную реакцию системы.
Извещатель во взрывоопасных зонах 0, 1 и 2 может использоваться как в одиночном режиме, так и в составе группы последовательно соединённых устройств. При этом для передачи сигнала на центральный пульт достаточно срабатывания даже одного извещателя, что повышает надёжность работы всей системы пожарной сигнализации.
Принцип действия основан на механическом включении тревожного режима: при удалении чеки-застёжки замыкается контактная группа, формируя сигнал «Пожар». Возврат в исходное состояние осуществляется с помощью стандартной отвёртки без необходимости разбивать стекло, что облегчает техническое обслуживание и повторное использование. Ручной пожарный извещатель с индикацией оснащён встроенным световым индикатором: зелёный сигнал свидетельствует о режиме ожидания, а мигающий красный сообщает о срабатывании и передаче тревоги.
Взрывозащищённый ручной пожарный извещатель ИП-535-ГОРЭЛТЕХ2-А поддерживает работу с нормально-замкнутыми и нормально-разомкнутыми контактами, обеспечивая гибкость подключения к различным типам систем пожарной сигнализации. Диапазон питающего напряжения составляет от 6 до 24 В, при этом извещатель отличается низким потреблением тока как в режиме ожидания, так и при срабатывании. Конструкция корпуса выполнена из прочных материалов, устойчивых к вибрации, пыли, влаге и химически агрессивным веществам. Наличие трёх кабельных вводов упрощает подключение и расширяет возможности монтажа, а установка защитного козырька обеспечивает надёжную работу устройства на открытом воздухе, включая условия воздействия дождя и снега.
Взрывозащищённый извещатель для систем пожарной сигнализации ИП-535-ГОРЭЛТЕХ2-А применяется в подземных горных выработках, неопасных по метану и угольной пыли, во взрывоопасных зонах классов 0, 1 и 2 в соответствии с ГОСТ 30852.9-2002 и ГОСТ 30852.13-2002 (МЭК 60079-14:1999), а также в зонах, где присутствует горючая пыль, согласно ГОСТ IEC 61241-3-2011. Устройство разрешено к эксплуатации на наружных и внутренних установках опасных производственных объектов I–IV классов опасности, находящихся под контролем Ростехнадзора РФ и технических надзоров стран Таможенного союза и СНГ.

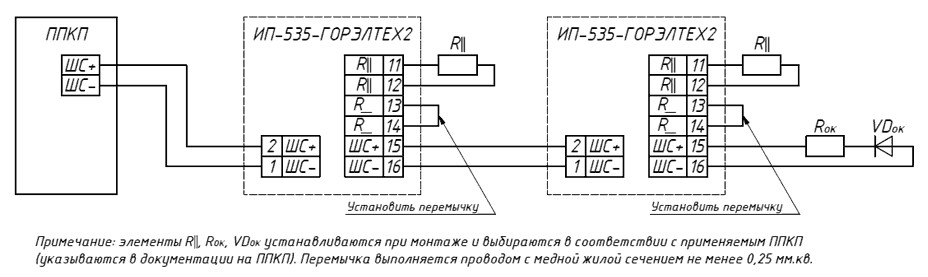

Схема подключения на замыкание (параллельное подключение)
Схема подключения на размыкание (последовательное соединение)
Параметры подключения
| Тип ППКП | Параллельное включение (на замыкание) | Последовательное включение (на размыкание) |
|---|---|---|
| ЛБ-07 |
Rд должен обеспечить потребление тока >15 мА, Rок = 2 кОм, VDок = КД522. |
Rд = 11 кОм, Rок = 2 кОм, VDок = КД522. |
| Луч | Rд = 2,4 кОм, Rок = 2,4 кОм, VDок = КД521А. | Rд = 2,2 кОм, Rок = 2,4 кОм, VDок = КД521А. |
| ППК-2 | Rд = 1,2 кОм, Rок = 3,6 кОм, VDок = КД521А. | Rд = 10,0 кОм, Rок = 3,6 кОм, VDок = КД521А. |
| Болид |
Rд = 1,5 кОм (3,0 кОм - для определения двойной сработки), Rок = 4,7 кОм, VDок не устанавливать |
Rд = 8,2 кОм (4,7 кОм - для определения двойной сработки), Rок = 4,7 кОм, VDок не устанавливать |
| Яхонт-16и |
Rд = 1,8 кОм (4,0 кОм - для определения двойной сработки), Rок = 8,2 кОм, VDок не устанавливать |
Не применяется |
| ВЭРС |
Rд = 820 Ом (1,8 кОм - для определения двойной сработки), Rок = 7,5 кОм, VDок не устанавливать |
Rд = 10 кОм (4,7 кОм - для определения двойной сработки), Rок = 7,5 кОм. VDок не устанавливать |
ИП-535-ГОРЭЛТЕХ2-А - 1Х / 2Х – ТУ 26.30.50-050-72453807-2017
| Характеристики | Значения |
|---|---|
| Температура окружающей среды, °C |
−60…+75 (T6/T85°C) −60…+90 (T5/T100°C) |
| Рабочее напряжение, В | 9…24 |
| Максимальный ток коммутации контактами геркена, А | 0,25 |
| Максимальный потребляемый ток (при срабатывании), А |
0,035 (9В) 0,029 (12 В) 0,021 (24 В) |
| Установленная мощность (при срабатывании) Ру, Вт | 0,5 |
| Подключение | Клеммы 2,5 мм² |
| Покрытие | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет красный, RAL 3001. |
| Материал | Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к соляному туману и другим химическим веществам, включая пары сероводорода и соляной кислоты; фрикционно искробезопасный. |
| Класс извещателя согласно ГОСТ Р 53325-2012 | А |
| Класс защиты от поражения электрическим током | I |
| Масса, кг | 2 |
| Климатическое исполнение | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, ОМ1, ОМ2, ОМ3, ОМ4, В2.1, В5) |
| Маркировка взрывозащиты |
1Ex db IIC T6...T5 Gb 0Ex ia IIC T6...T5 Ga Ex tb IIIC T85°C...T100°C Db Ex ia IIIC T85°C...T100°C Da |
| Маркировка рудничного оборудования | РН1 / РН2 |
| Защита |
IP66 / IP67 IK10 |
Вся документация и сертификаты высылается отдельно по запросу.
