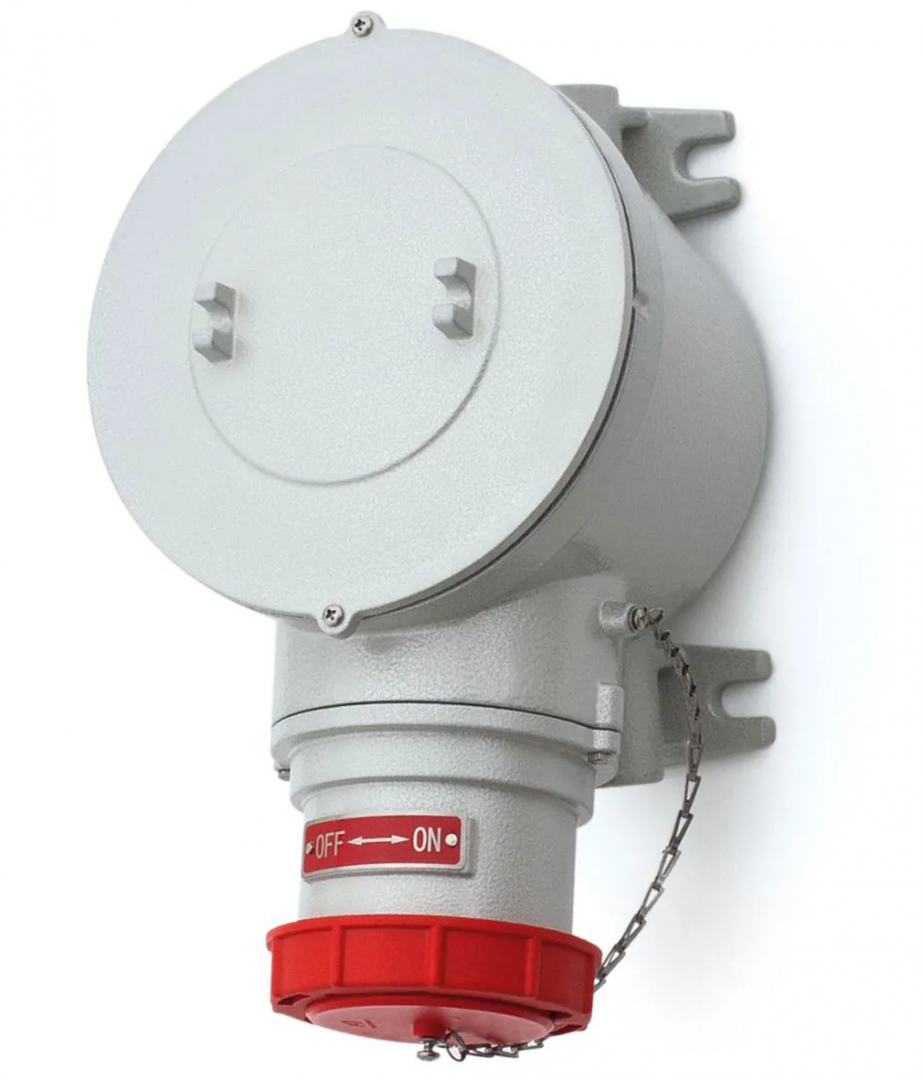

Взрывозащищённый разъём РГС применяется для безопасного подключения мобильного и переносного электрооборудования, эксплуатируемого во взрывоопасных зонах. Устройство применяется для питания переносных светильников, насосов, вентиляторов, компрессоров, измерительных приборов, генераторов, аккумуляторных блоков и других установок, работающих в тяжёлых условиях промышленных предприятий нефтегазовой, химической, энергетической и горнодобывающей отраслей.
Подключение разъёма РГС осуществляется посредством ввода и поворота вилки ВГС (FP) на 45°. Такая система обеспечивает надёжное замыкание встроенного контактного переключателя внутри корпуса. Механизм безопасности исключает возможность включения питания без корректного соединения вилки и розетки: контактная группа активируется только при полностью вставленной вилке.
Извлечение вилки возможно только в положении «выключено», что предотвращает возникновение электрической дуги и обеспечивает полную защиту обслуживающего персонала.
Корпус разъёма изготовлен из модифицированного алюминиево-кремниевого сплава, устойчивого к коррозии, соляному туману, нефтепродуктам, щелочам и другим химически агрессивным веществам. Снаружи поверхность покрыта антистатической порошковой эпоксидной краской цвета RAL 7035, предотвращающей накопление заряда и образование искр.
Взрывозащищённые разъёмы серии РГС соответствуют требованиям ГОСТ 30852.13-2002 (IEC 60079-14) и ГОСТ IEC 61241-3-2011, подтверждая безопасность эксплуатации во взрывоопасных газовых и пылевых средах.
Конструкция исключает возможность механического соединения разъёмов с несовместимыми номиналами напряжения и тока. Для предотвращения ошибок при монтаже предусмотрена цветовая кодировка корпусов и ключевые пазы, исключающие подключение оборудования разных классов взрывозащиты.
| Тип | Ток, A | Напряжение, В | Кол-во полюсов | Цвет | Габаритные размеры, мм | Крепежные размеры | Масса, кг | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ØA | E | Y | B | C | ØD | X | F | ØW | ||||||
| РГС-63-250-3 | 63 | 250 | 3P+PE | синий | 187 | 36 | 230 | 330 | 215 | 2 x M40x1,5 | 85 | 180 | 13 | 4,88 |
| РГС-63-415-3 | 63 | 415 | 3P+PE | красный | ||||||||||
| РГС-63-500-3 | 63 | 500 | 3P+PE | черный | ||||||||||
| РГС-63-690-3 | 63 | 690 | 3P+PE | черный | ||||||||||
| РГС-63-415-4 | 63 | 415 | 3P+N+PE | красный | ||||||||||
| РГС-63-500-4 | 63 | 500 | 3P+N+PE | черный | ||||||||||
| Характеристики | Значения |
|---|---|
| Температура окружающей среды, °С | -60...+60 (Т6/Т85°С) -60...+75 (Т5/Т100°С) -60...+85 (Т4/Т135°С) -60...+85 (общепромышленное исполнение) |
| Максимальное напряжение, В | 690 |
| Максимальная сила тока, А | 63 |
| Подключение | Прямое подключение к клеммам проводов сечением 10–16 мм² |
| Резьба на присоединительных отверстиях | Метрическая ГОСТ 24705-2004 |
| Покрытие | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
| Материал корпуса | Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к соляному туману и химически активным веществам, включая пары сероводорода, соляной кислоты, соляным и кислым рудничным водам, фрикционно искробезопасный |
| Класс защиты от поражения электрическим током | I |
| Климатическое исполнение | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, ОМ1, ОМ2, ОМ3, ОМ4, В2.1, В5) |
| Маркировка взрывозащиты | 1Ex db IIC T6...T4 Gb Ex tb IIIC T80°С...T135°С Db |
| Защита | IP66/IP67/IP68 |
Вся документация и сертификаты высылается отдельно по запросу.
