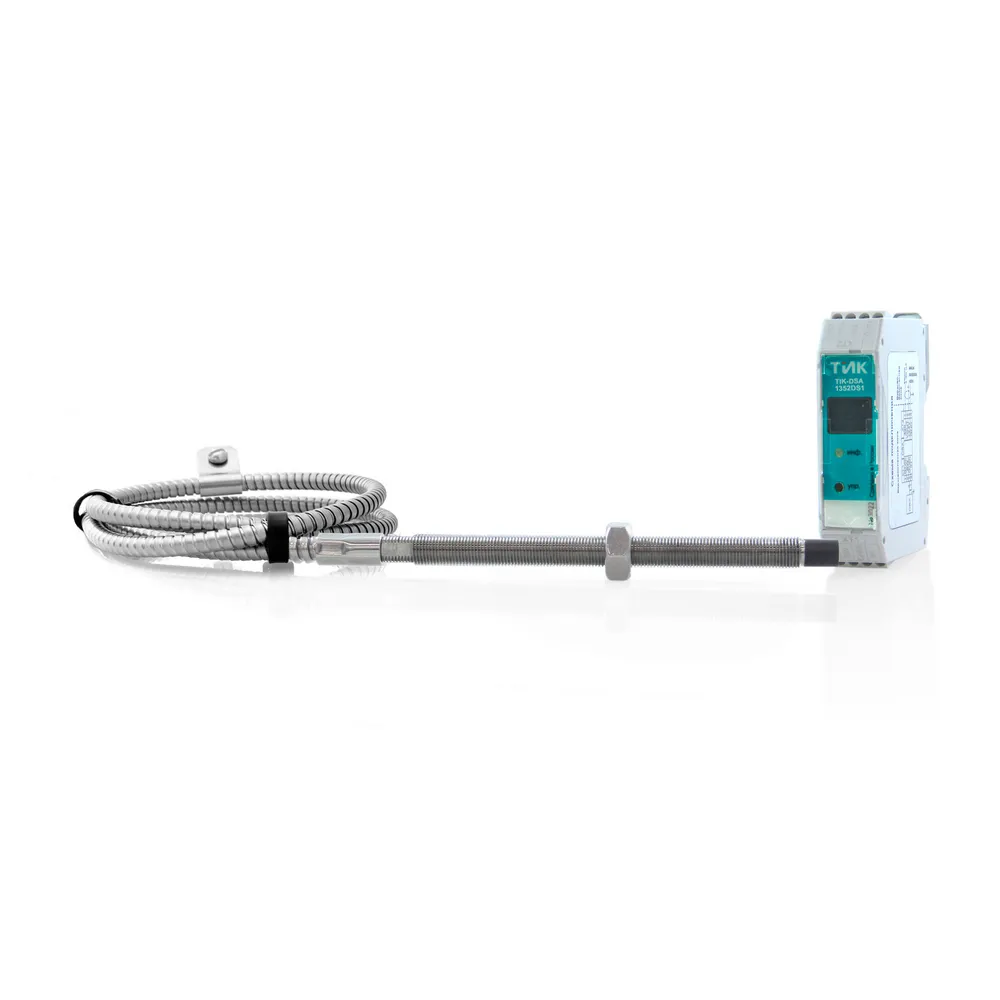

Взрывозащищённый преобразователь TIK-DSA1352DSx предназначен для виброконтроля и передачи данных о техническом состоянии промышленного оборудования. Устройство формирует два выходных сигнала различного типа, что позволяет одновременно интегрировать результаты измерений в системы промышленной автоматизации и подключать переносное диагностическое оборудование.
Первый выход пропорционален измеренной величине состояния — размаху виброперемещения. Для передачи сигнала используется интерфейс «токовая петля» 4–20 мА, при этом значение выхода ограничено диапазоном данного интерфейса. Канал предназначен для передачи информации во внешние системы РСУ / ПАЗ (DCS, PCS, ESD).
Второй выход пропорционален динамическому сигналу и выполнен в виде интерфейса напряжения 0…+10 В. Значение сигнала ограничено диапазоном интерфейса. Этот канал предназначен для подключения переносных приборов и анализаторов, обеспечивая возможность использования динамического сигнала при диагностике оборудования.
Модификация выполнена с пластиковым корпусом УСО и предусматривает монтаж на DIN-рейку. Встроенная индикация служит для отображения величин измеренных состояний и вычисленных параметров.
| Характеристики | Значения |
|---|---|
| Метрологические параметры | |
| Коэффициент преобразования, мА/мкм / Диапазон показаний размаха виброперемещения, мкм | 0,16 / 0-100 0,128 / 0-125 0,064 / 0-250 0,032 / 0-500 0,016 / 0-1000 0,008 / 0-2000 |
| Коэффициент преобразования, В/мкм / Диапазон показаний размаха виброперемещения, мкм | 0,1 / 0-100 0,08 / 0-125 0,04 / 0-250 0,02 / 0-500 0,01 / 0-1000 0,005 / 0-2000 |
| Диапазон рабочих частот, Гц | 2-5000 |
| Установочный зазор (по умолчанию), мм | 1,5±0,2 (вихретоковый датчик DS0, DS1) 3±0,2 (вихретоковый датчик DS2) 5±0,2 (вихретоковый датчик DS3) |
| Интерфейс | |
| Тип выходного сигнала | активный токовый (4-20 мА); по напряжению (0...+10 В) с отдельным питанием |
| Напряжение питания, В | от 12 до 24 |
| Взрывозащита | |
| Вид | искробезопасная электрическая цепь |
| Маркировка | 0Ex ia IIC T6...T1 Ga X / PO Ex ia I Ma X |
| Подключение | через барьер безопасности TIK-BIS |
| Конструктивные параметры | |
| Корпус УСО | пластиковый на DIN-рейке (с индикацией) |
| Габаритные размеры, мм | D(6,8) H(10,5) L(50; 70; 90) (вихретоковый датчик DS0) D(8,5) H(10,5) L(30; 50; 70; 90) (вихретоковый датчик DS1) D(14,5) H(12) L(50; 70; 90) (вихретоковый датчик DS2) D(22,5) H(20) L(90) (вихретоковый датчик DS3) 85x22,6x67 (преобразователь УСО) |
| Длина измерительной системы, м | 0,5; 1,0; 5,0; 7,0; 10,0; 15,0 |
| Материал калибровки | 40X,45, 08X18H10T, 38XH3MФA, 38XM, 18X2H4BA, 38X2H2MА, 40XH2MA, 09Г2С, 30X13, 12XH3A, 12X18H10T, 20X13, 42XФА, 5M45C, Ст3пс, 07X16H4Д4Б, SD1.4501, 20, 35, X |
| Масса, кг, не более | 0,1 (вихретоковый датчик DSX) 0,2 (преобразователь УСО) |
| Тип крепления | резьбовое отверстие М8х1 (вихретоковый датчик DS0) резьбовое отверстие М10х1 (вихретоковый датчик DS1) резьбовое отверстие М16х1 (вихретоковый датчик DS2) резьбовое отверстие М24х1 (вихретоковый датчик DS3) |
| Степень защиты | IP65/IP68, IP65 (вихретоковый датчик DSX) IP20 (преобразователь УСО) |
| Эксплуатационные параметры | |
| Диапазон рабочих температур, °С | -60...+135 (вихретоковый датчик DSX станд. исп.) -60...+180 (вихретоковый датчик DSX исп. B) -196...+80 (вихретоковый датчик DSX исп. K) -60...+80 (преобразователь УСО) |
| Параметры надёжности и гарантии изготовителя | |
| Средняя наработка на отказ, часов, не менее | 80 000 |
| Гарантийный срок эксплуатации, мес. | 24 |
| Срок службы, лет, не менее | 10 |
| Межповерочный интервал | 2 года |
Вся документация и сертификаты высылается отдельно по запросу.
