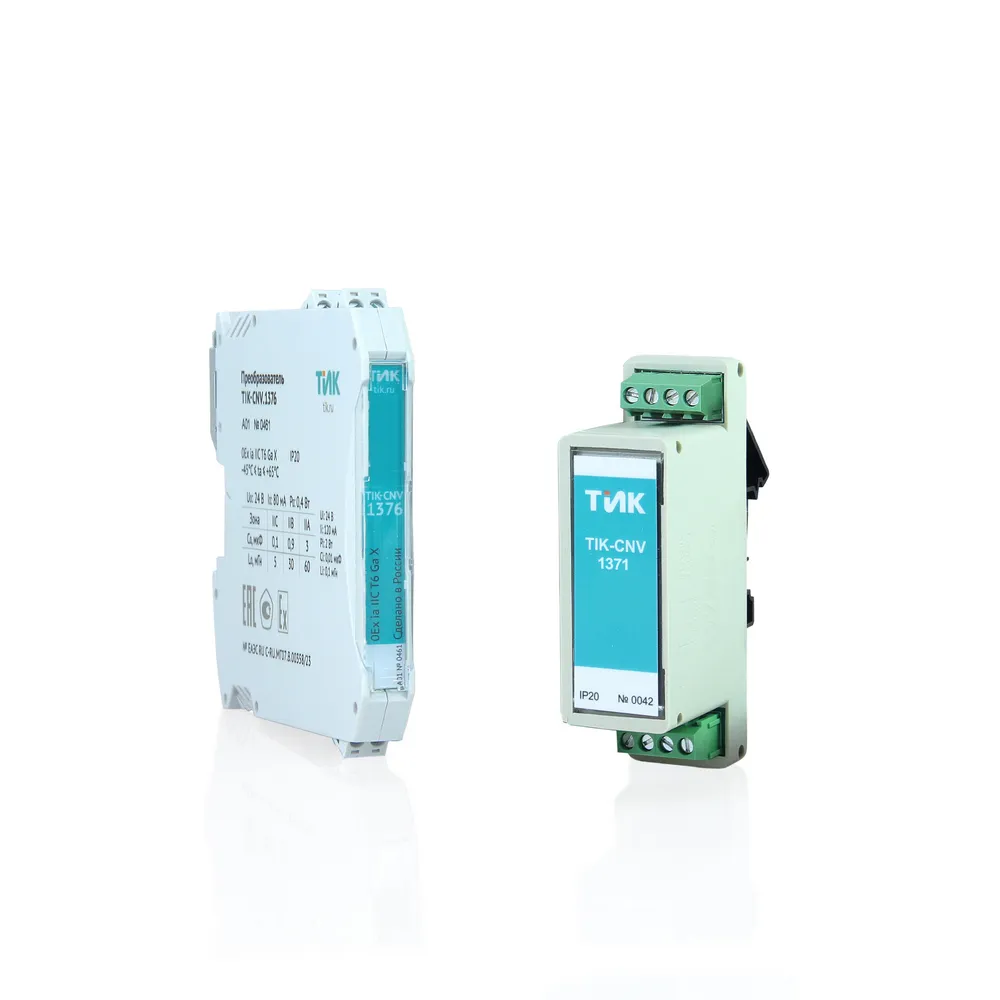

TIK-CNV.137x преобразователь взрывозащищённый

Взрывозащищённый преобразователь TIK-CNV.137x предназначен для измерения выходных сигналов внешних датчиков, их цифровой обработки и передачи полученной информации в системы телемеханики и управления. Устройство применяется в задачах промышленной автоматизации, мониторинга оборудования и технической диагностики, где требуется централизованный сбор и последующая обработка измерительных данных. Исполнение TIK-CNV.137x оснащено входом IEPE для подключения соответствующих датчиков.

Завод-изготовитель несёт гарантию полного соответствия преобразователя TIK-CNV.137x заявленным характеристикам, а также требованиям технических условий ТУ только при соблюдении конечным потребителем правил и условий эксплуатации, транспортирования, хранения и монтажа, установленных и указанных в руководстве по эксплуатации.

При обработке входного сигнала преобразователь вычисляет амплитуду, СКЗ и размах его переменной составляющей, а также первый и второй интегралы сигнала. Измеренные значения могут пересчитываться в другие физические величины с использованием заданных коэффициентов. Такая функциональность позволяет адаптировать измерительный канал к конкретной задаче контроля и типу измеряемого параметра. Дополнительно предусмотрена возможность изменения программных фильтров ФВЧ и ФНЧ входного сигнала.

Для обмена данными преобразователь TIK-CNV.137x оснащён цифровым интерфейсом RS-485 и поддерживает протокол Modbus RTU. Скорость передачи достигает 3 Мбит/с. Расположение контактов питания и RS-485 одинаково для всех исполнений семейства, что обеспечивает унифицированную организацию подключения.

Основной сценарий эксплуатации TIK-CNV предусматривает работу в составе распределённой измерительной системы совместно с контроллером TIK-PLC.896.11, несколькими преобразователями и датчиками. Такая архитектура обеспечивает сбор выборок, синхронизацию времени и определение аварии измерительного канала. Возможность получения выборок особенно важна для систем мониторинга оборудования, поскольку предоставляет исходные данные для углублённого анализа сигналов.

TIK-CNV выпускаются в двух вариантах корпусов: TIK-CNV.xxx1 (Wieland) с габаритами 108 × 12,6 × 114 мм и TIK-CNV.xxx6 (Degson) размером 98,5 × 27 × 58,5 мм. Выбор исполнения позволяет учитывать конструктивные требования конкретной измерительной системы.

Области применения взрывозащищённого преобразователя TIK-CNV.137x

• нефтегазовая отрасль — объекты добычи, подготовки, транспортировки и переработки нефти и газа;
• нефтехимические и химические производства;
• компрессорные и насосные станции;
• объекты энергетики и промышленной инфраструктуры.
