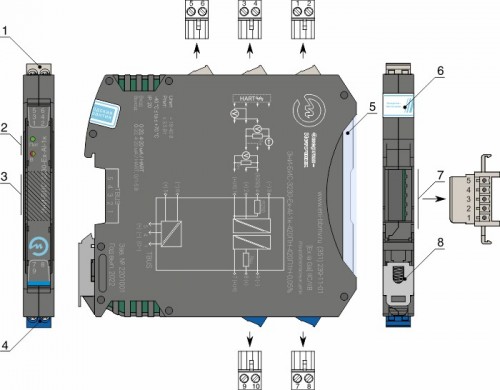

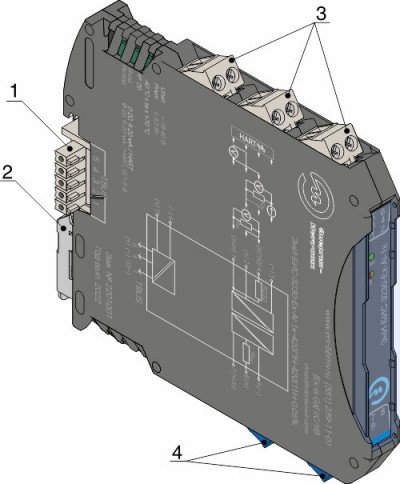

Барьер искрозащиты ЭнИ-БИС-3230-Ех-АI — одноканальное активное устройство с гальванической развязкой, предназначенное для организации безопасного обмена аналоговыми сигналами между оборудованием, установленным во взрывоопасной зоне, и системами управления, размещёнными в безопасной области. Устройство используется в составе комплексов КИПиА, систем диспетчеризации и промышленной автоматизации, где предъявляются повышенные требования к искробезопасности и устойчивости сигнальных линий.
Барьер обеспечивает корректную передачу токового сигнала из опасной зоны с одновременным гальваническим разделением входных, выходных цепей и цепи питания. Такое исполнение способствует снижению уровня электромагнитных помех, предотвращает появление паразитных токов и повышает надёжность работы подключённого оборудования.
Активный барьер искрозащиты ЭнИ-БИС-3230-Ех-АI получает питание от внешнего источника и может одновременно обеспечивать энергоснабжение подключённого датчика и выходной сигнальной цепи. Устройство совместимо как с активными, так и с пассивными датчиками, что расширяет возможности его применения в различных схемах автоматизации.
Барьер поддерживает обработку стандартных токовых интерфейсов 4…20 мА и 0…20 мА. Также предусмотрена функция преобразования сигналов, позволяющая выполнять конвертацию 4…20 мА в 0…20 мА и обратное преобразование без использования дополнительного оборудования.
Дополнительно устройство может преобразовывать токовые сигналы в унифицированные напряженческие выходы:
Подобная функциональность упрощает интеграцию барьера с промышленными контроллерами, регистраторами, модулями ввода-вывода и другими средствами автоматизации.
Барьер искрозащиты ЭнИ-БИС-3230-Ех-АI поддерживает двусторонний обмен данными по HART-протоколу. Это позволяет передавать не только аналоговый сигнал, но и цифровую диагностическую информацию от интеллектуальных полевых приборов.
Поддержка HART-коммуникации особенно актуальна при эксплуатации современных датчиков давления, температуры, расхода и уровня в составе автоматизированных технологических систем.
| Параметр | Значение |
|---|---|
| Диапазон напряжения питания постоянного тока, В | 18...40 |
| Потребляемая мощность, Вт | не более 1,8 |
| Токовый сигнал на входе искробезопасной цепи, мА | 0...20, 4...20 |
| Напряжение на активном входе искробезопасной цепи при токе 4 мА, В | не более 22,0 |
| Напряжение на активном входе искробезопасной цепи при токе 20 мА, В | не менее 15,5 |
| Значение тока короткого замыкания в искробезопасной цепи барьера, мА | не более 31 |
| Падение напряжения на пассивном входе барьеров при токе 20 мА не более, В | не более 8,2 |
| Токовый сигнал на выходе искробезопасной цепи, мА | 0...20, 4...20 |
| Время установления выходного сигнала (время, в течение которого выходной сигнал входит в зону предела допускаемой основной приведенной погрешности), с | не более 0,1 |
| Активные выходные искроопасные цепи барьеров с токовым сигналом 0...20 мА, 4...20 мА (цепи нагрузки) рассчитаны на работу с нагрузками, кОм | не более 0,5 |
| Сопротивление нагрузки активных выходных цепей с сигналами напряжения 0...5 В, 1...5 В, 0...10 В, 2...10 В должно быть, кОм | не менее 100 |
| Пассивные входные и выходные искроопасные цепи барьеров (цепи нагрузки) рассчитаны на работу в диапазоне напряжений от внешнего источника питания, В | 12...28 |
| Падение напряжения на пассивном выходе барьеров при токе 20 мА, В | не более 6 |
| Электрическая прочность изоляции между входом искробезопасной цепи и выходной цепью, В | 1500 |
| Электрическая прочность изоляции между входом искробезопасной цепи и источником питания, В | 1500 |
| Электрическая прочность изоляции между выходной цепью и источником питания, В | 1500 |
| Сопротивление изоляции между входной, выходной цепью и источником питания, МОм | не менее 40 |
| Конструктивное исполнение | пластмассовый корпус для монтажа на DIN-рейке NS35/7,5 |
| Средняя наработка на отказ с учетом технического обслуживания, часов | 150000 |
| Средний срок службы, лет | 15 |
| Назначенный срок службы, лет | 15 |
| Масса барьера, кг | не более 0,2 |
| Условия эксплуатации | |
| Температура окружающего воздуха, °С | −40...+70 |
| По устойчивости к климатическим воздействиям при эксплуатации соответствует группе исполнения, по ГОСТ Р 52931–2008 | С4 |
| По устойчивости к механическим воздействиям при эксплуатации соответствует группе, по ГОСТ Р 52931–2008 | L3 |
| Степень защиты от пыли и влаги, по ГОСТ 14254-96 | IP20 |
| Параметр | Значение |
|---|---|
| Основная приведенная погрешность | |
| Погрешность преобразования входного сигнала в выходной токовый сигнал, выраженная в процентах от диапазона изменения выходного сигнала, не более, % | ± 0,1 ± 0,05 |
| Погрешность преобразования входного сигнала в выходной сигнал напряжения, выраженная в процентах от диапазона изменения выходного сигнала, %, не более | ± 0,2 |
| Дополнительная приведенная погрешность | |
| Изменение значения выходного сигнала, вызванное изменением напряжения питания, не превышает, % от диапазона изменения выходного сигнала | ± 0,1 |
| Изменение значения выходного сигнала, вызванное изменением сопротивления нагрузки в рабочем диапазоне, не превышает, % от диапазона изменения выходного сигнала | ± 0,1 |
| Изменение значения выходного сигнала, вызванное изменением температуры окружающего воздуха в рабочем диапазоне температур, не превышает, % от диапазона изменения выходного сигнала на каждые 10 °С | ± 0,11) |
| ± 0,052) | |
|
1) Для барьеров с погрешностью преобразования ± 0,1 %; 2) Для барьеров с погрешностью преобразования ± 0,05 %. |
|
Барьеры по устойчивости к электромагнитным помехам соответствуют ТР ТС 020/2011, ГОСТ Р МЭК 61326-1 и параметрам, указанным в таблице.
| Степень жесткости электромагнитной обстановки по ГОСТ |
Характеристика видов помех | Значение параметра | Критерий качества функционирования |
|---|---|---|---|
| 2 ГОСТР51317.4.5-99 |
Микросекундные импульсные помехи большой энергии: подача помехи по схеме «провод—провод» | 0,5кВ | А |
| 3 ГОСТР51317.4.5-99 |
Микросекундные импульсные помехи большой энергии: подача помехи по схеме «провод—земля» | 1 кВ | А |
| 3 ГОСТ30804.4.4-2013 |
Наносекундные импульсные помехи в цепи ввода/вывода | 1 кВ | А |
| 4 ГОСТ30804.4.4-2013 |
2 кВ | В | |
| 3 ГОСТ30804.4.4-2013 |
Наносекундные импульсные помехи в цепи питания | 1 кВ | А |
| 4 ГОСТ30804.4.4-2013 |
2 кВ | В | |
| 3 ГОСТ30804.4.2-2013 |
Электростатические разряды: контактный разряд | 8 кВ | А |
| 3 ГОСТ30804.4.2-2013 |
Электростатические разряды: воздушный разряд | 15 кВ | А |
| 3 ГОСТР51317.4.6-99 |
Кондуктивные помехи в полосе частот от 0,15 до 80 МГц | 10 В | А |
| 5 ГОСТР50648-94 |
Магнитное поле промышленной частоты: длительное магнитное поле | 40 А/м | А |
| Магнитное поле промышленной частоты: кратковременное магнитное поле | 600 А/м | А | |
| 3 ГОСТ30804.4.3-2013 |
Радиочастотные электромагнитные поля в полосе частот от 80 до 1000 МГц | 10 В/м | А |
| 5 ГОСТ30336-95 |
Импульсное магнитное поле | 600 А/м | А |
| 4 ГОСТР50652-94 |
Затухающее колебательное магнитное поле | 30 А/м | А |
| 5 ГОСТР50652-94 |
100 А/м | В |
Вся документация и сертификаты высылается отдельно по запросу.
