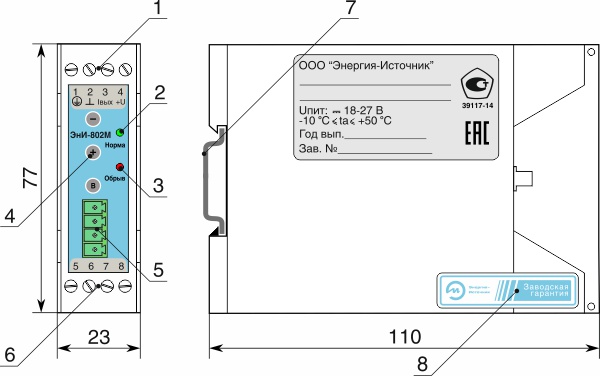

Взрывозащищённый микропроцессорный преобразователь ЭнИ-802М предназначен для точного измерения и преобразования сигналов от различных первичных датчиков в системах промышленной автоматизации. Устройство применяется для работы с термометрами сопротивления, термопарами, а также сигналами напряжения и силы постоянного тока. Благодаря широкому набору поддерживаемых входных сигналов прибор обеспечивает стабильную и надёжную передачу данных в автоматизированные системы управления технологическими процессами. Преобразователь ЭнИ-802М используется на объектах с повышенными требованиями к безопасности, точности измерений и устойчивости оборудования к промышленным помехам.
Микропроцессорная архитектура устройства обеспечивает высокую точность обработки сигналов и стабильность работы в условиях промышленной эксплуатации. Преобразователь ЭнИ-802М выполняет преобразование измеряемых параметров в унифицированные токовые сигналы 0...5 мА, 0...20 мА и 4...20 мА, что позволяет интегрировать его в существующие системы диспетчеризации, АСУ ТП и комплексы КИП. Поддержка различных типов входных сигналов делает оборудование универсальным решением для модернизации и построения новых систем контроля технологических процессов.
Одним из важных преимуществ модели является наличие гальванической развязки, повышающей устойчивость оборудования к помехам и предотвращающей влияние внешних электрических воздействий на измерительные цепи. Взрывозащищённый преобразователь ЭнИ-802М также отличается возможностью пользовательского конфигурирования, что значительно упрощает настройку прибора под конкретные условия эксплуатации и требования объекта. Гибкость параметрирования позволяет оптимизировать работу оборудования без необходимости замены аппаратной части.
Преобразователь ЭнИ-802М выпускается по техническим условиям ЭИ.107.00.000ТУ и соответствует современным требованиям промышленной безопасности. Маркировка по взрывозащите [Ex ia Ga] IIC/IIB или [Ex ib Gb] IIC/IIB позволяет использовать устройство на опасных производственных объектах, включая зоны с присутствием взрывоопасных газовых смесей.

| Параметр | Значение |
|---|---|
| Выходные цепи рассчитаны на работу с нагрузками, Ом, для сигнала 0...20, 4...20 мА с учётом сопротивления линии связи | не более 450 |
| Выходные цепи (в исполнении ЭнИ-802М-Ех) рассчитаны на работу с нагрузками, Ом, для сигнала 4...20 мА с учётом сопротивления линии связи | не более 100 |
| Выходные цепи рассчитаны на работу с нагрузками, кОм, для сигнала 0...5 мА с учётом сопротивления линии связи | не более 1,5 |
| Электрическая прочность изоляции между входным каналом питания и выходными каналами, В | 1500 |
| Конструктивное исполнение | пластмассовый корпус с установкой на рейку DIN или на стену |
| Масса, кг | не более 0,2 |
| Температура окружающего воздуха, °С | -10...+50 |
| По устойчивости к климатическим воздействиям при эксплуатации соответствует группе исполнения, по ГОСТ Р 52931–2008 | C3 |
| По устойчивости к механическим воздействиям при эксплуатации соответствует группе, по ГОСТ Р 52931–2008 | L3 |
| Степень защиты от пыли и влаги, по ГОСТ 14254–96 | IP20 |
| Тип первичного преобразователя | Диапазон выходного сигнала, мА | Диапазон преобразования, °С | R100/R0¹, α² | Зависимость выходного сигнала | γ³, % |
|---|---|---|---|---|---|
| 50М-6 | 0...5 0...20 4...20 | -50…+200 | 1,426 / 0,00426 | линейная от температуры | ±0,25 |
| 53М-8⁶ | 1,426 / 0,00426 | ||||
| 100М-6 | 1,426 / 0,00426 | ||||
| 50М-8 | 1,428 / 0,00428 | ||||
| 53М-8⁶ | 1,428 / 0,00428 | ||||
| 100М-8 | 1,428 / 0,00428 | ||||
| 50П | 0…500 | 1,391 / 0,00391 | |||
| 100П | 0…500 | 1,391 / 0,00391 | |||
| Pt100 | -200…+600 | 1,385 / 0,00385 | ±0,75⁵ | ||
| ТЖК (J)⁴ | -50…+1100 | — | |||
| ТХК (L) | -50…+600 | линейная от ЭДС | ±0,75⁵ | ||
| ТХА (K) | -50…+1300 | ||||
| ТПП (S) | 0…1700 | ||||
| ТПР (B) | 300…1800 | ||||
| ТВР (A-1) | 0…2500 | — | линейная от ЭДС | ±0,75⁵ |
¹) R100 и R0 — значения сопротивления из НСХ при 100 и 0 °С соответственно.
²) α — температурный коэффициент термопреобразователя сопротивления.
³) Предел допускаемой основной приведенной погрешности.
⁴) В скобках указаны типы термопар по МЭК 60584-3.
⁵) С учетом погрешности компенсации температуры холодного спая термопары.
⁶) Диапазон измерения первичного преобразователя 53М не подлежит поверке.
| Тип входного сигнала | Диапазон выходного сигнала, мА | Диапазон преобразования | Предел допускаемой основной приведенной погрешности, % |
|---|---|---|---|
| напряжение | 0...5 | 0...75 мВ | ±0,25 |
| 0...20 | 0...100 мВ | ||
| ток | 4...20 | 0...5 мА | |
| 0...20 мА; 4...20 мА | |||
| сопротивление | 0...320 Ом |
Вся документация и сертификаты высылается отдельно по запросу.
