Взрывозащищённый комбинированный пост звуковой / светозвуковой сигнализации ПГСК-МОДУЛЬ (QFM-SA/EMH, QFM-CCFE/EMH) применяется для оперативного оповещения персонала о технологических сбоях и аварийных ситуациях на промышленных объектах, включая взрывоопасные зоны. Обеспечивает передачу звуковых и визуальных сигналов, повышая безопасность и скорость реакции при возникновении нештатных событий.

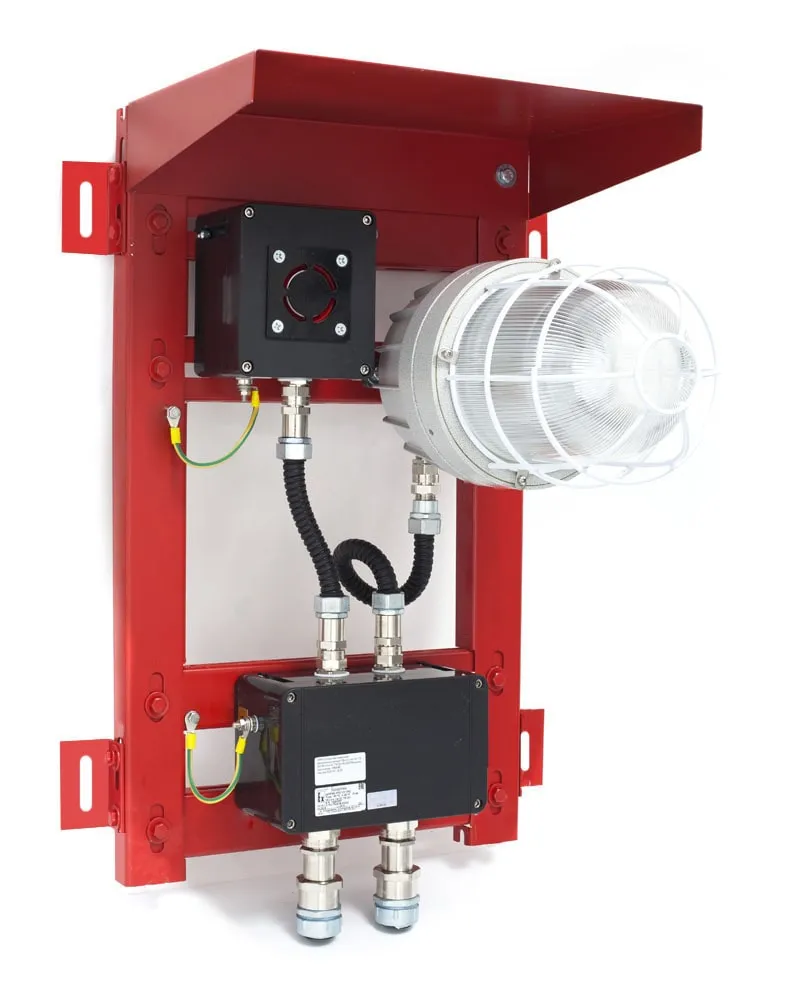

Пост светозвуковой сигнализации ПГСК-МОДУЛЬ представляет собой металлическую раму, на которой закреплены все функциональные элементы. Конструкция может включать мощную сирену и один или два светосигнальных маяка серии ПГС-СИГНАЛ. Компоненты соединяются гибким металлорукавом, обеспечивающим герметичность и устойчивость к вибрациям. Уровень звукового давления достигает 112 дБ, что позволяет уверенно оповещать персонал даже в условиях повышенного шума.
Взрывозащищённый пост ПГСК-МОДУЛЬ может поставляться в различных конфигурациях — со звуковым или светозвуковым исполнением. По техническому заданию заказчика возможна адаптация размеров и формы рамы, а также подбор вариантов звучания сирены. Все элементы отличаются высокой механической прочностью и устойчивостью к агрессивным средам, что гарантирует надёжную работу оборудования при широком диапазоне температур и влажности.
Взрывозащищённый комбинированный пост звуковой / светозвуковой сигнализации ПГСК-МОДУЛЬ применяется на объектах повышенной опасности — в нефтегазовой отрасли, на буровых установках, морских платформах, складах горюче-смазочных материалов и промышленных предприятиях.
Оборудование разработано в соответствии с требованиями ГОСТ 30852.13-2002, МЭК 60079-14:1996, ГОСТ IEC 61241-3-2011 и допущено к эксплуатации Ростехнадзором Российской Федерации и техническими надзорными органами стран СНГ.
| Характеристики | Значения |
|---|---|
| Маркировка взрывозащиты |
1Ex db IIB+H2 T6...T4 Gb 1Ex db IIC T6...T4 Gb 1Ex db IIC T6...T4 Gb X 1Ex db [ib] IIC T6...T4 Gb X 1Ex db e IIC T6...T4 Gb 1Ex db e mb IIC T6...T4 Gb 1Ex db e mb IIC T6...T4 Gb X Ex tb IIIC T80°С...T135°С Db Примечание: Ех-маркировка ПГСК-МОДУЛЬ зависит от Ех-маркировки устройств, входящих в его состав. |
| Маркировка рудничного оборудования |
РВ Ex db I Mb РВ Ex db [ib] I Mb РН1/РН2 |
| Степень защиты |
IP66/IP67/IP69 IK10 |
| Установка |
Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль, Подземные выработки, неопасные по газу (метану) и угольной пыли |
| Температура окружающей среды, °С |
-60...+60 Диапазон температур окружающей среды ПГСК-МОДУЛЬ зависит от допустимых диапазонов температур окружающей среды устройств, входящих в состав ПГСК-МОДУЛЬ. |
| Рабочее напряжение, В | ~110 / ~220; ⎓12 / ⎓24 |
| Резьба на присоединительных отверстиях | Метрическая M25х1,5 ГОСТ 24705-2004 |
| Покрытие сирены | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
| Материал корпуса сирены: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к соляному туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к соляным и кислым рудничным водам, фрикционно искробезопасный. |
| Материал корпуса поста управления КСРВ | Ударопрочный антистатический полиэстер, армированный длинными волокнами стекловолокна с добавлением графита, химически стойкий по отношению к рабочим средам и устойчивый к УФ излучению. (по требованию алюминиево-кремниевый сплав или нержавеющая сталь |
| Материал корпуса поста управления ЩОРВ: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к соляному туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к соляным и кислым рудничным водам, фрикционно искробезопасный. |
| Материал рамы | Оцинкованная сталь, окраска RAL 3001 |
| Класс защиты от поражения электрическим током | I |
| Климатическое исполнение | УХЛ1 (по требованию УХЛ4, УХЛ5, Т1, Т2, Т3, Т5, ХЛ5, OM1, OM2, OM3, OM4, В5) |
Вся документация и сертификаты высылается отдельно по запросу.
