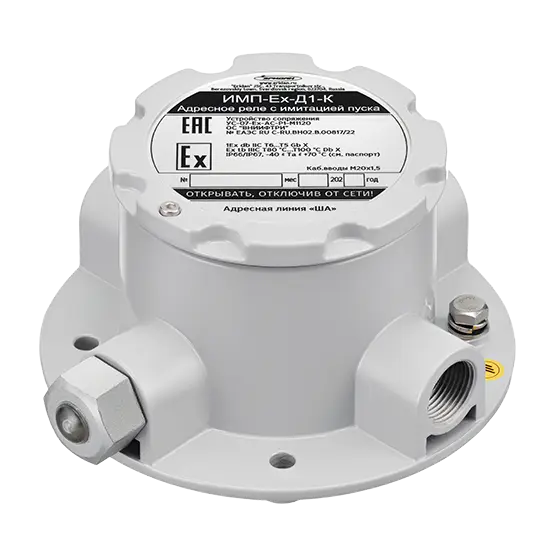

ИМП-Ex-Д1-К — специализированное устройство промышленной автоматики, предназначенное для дистанционного управления исполнительными механизмами и одновременного контроля линии управления во взрывоопасных зонах. Взрывозащищённое адресное реле ИМП-Ex-Д1-К применяется для запуска модулей порошкового пожаротушения, аэрозольных генераторов и других исполнительных устройств по одной линии связи, обеспечивая также функцию имитации пуска и диагностику целостности цепей.
Принцип работы реле основан на подключении к четырёхпроводной адресной линии связи «ША» под управлением ППКиУП «Vesta 01F», модуля сопряжения «МС-5» либо других компонентов комплекса «Диалог PRO». Устройство принимает адресные команды от контроллера и формирует управляющий сигнал на исполнительный механизм. Одновременно осуществляется постоянный мониторинг состояния линии, что позволяет своевременно выявлять обрывы, короткие замыкания и неисправности оборудования.
Взрывозащищённое адресное реле ИМП-Ex-Д1-К питается непосредственно от линии постоянного тока 24 В DC и рассчитано на эксплуатацию в широком температурном диапазоне от −40 до +60 °C. Конструкция устройства обеспечивает устойчивость к вибрациям, пыли и агрессивным средам, характерным для нефтегазовой и химической промышленности. Встроенная световая индикация отображает основные режимы работы: дежурный режим, пуск, неисправность и имитацию пуска, что упрощает техническое обслуживание и диагностику.
Соответствие требованиям нормативных документов ГОСТ Р 59636-2021, ТР ЕАЭС 043/2017, № 123-ФЗ и ТР ТС 012/2011 подтверждено сертификатом соответствия. Это гарантирует возможность легального применения изделия на опасных производственных объектах и в системах противопожарной защиты.
Ключевыми преимуществами устройства являются высокая надёжность при срабатывании, точная имитация запуска исполнительных механизмов, безопасность эксплуатации и стабильная работа во взрывоопасных средах. Взрывозащищённое адресное реле ИМП-Ex-Д1-К повышает функциональность автоматизированных систем пожаротушения и снижает риски отказов оборудования в критических ситуациях.
| Характеристики | Значения |
|---|---|
| Количество кабельных вводов | 3 |
| Сечение зажимаемых проводов, мм² | 2,5 |
| Напряжение в линии электропитания, В DС | 24 |
| Напряжение в АЛС, В DС, не более | 36 |
| Ток потребления от линии «ША» в режимах «Норма» и «Тест», мА, не более | 1.15 |
| Ток потребления от линии «ША» в режиме «Пуск», мА, не более | 1.65 |
| Ток потребления от линии 24 В DC в режимах «Норма» и «Тест», мА, не более | 20 |
| Контролируемый выход, шт. | 1 |
| Коммутируемое напряжение, В DС, не более | 24 |
| Ток контроля пусковой цепи, мА, не более | 4 |
| Ток контроля пусковой цепи, мА, не более | 0,5 |
| Номинальное напряжение контроля пусковой цепи, В DС, не более | 24 |
| Температура эксплуатации для температурного класса Т6, ℃ | -40...+60 |
| Для температурного класса Т5, ℃ | -40...+70 |
| Относительная влажность при 25℃, % | 100 |
| Маркировка взрывозащиты | 1Еx db IIC T6…T5 Gb X Ex tb IIIС T800…T1000C Db Х |
| Масса, кг, не более | 2 |
| Габаритные размеры, мм, не более | 150х150х70 |
| Максимальные внутренние размеры (Диаметр х Глубина): | |
| – объем оболочки, см3 | 268 |
| – размеры, мм | 78х60 |
| Режим работы УС - круглосуточный, непрерывный | 24/7 |
| Средний срок службы при условии соблюдения правил эксплуатации, лет | 10 |
Вся документация и сертификаты высылается отдельно по запросу.
