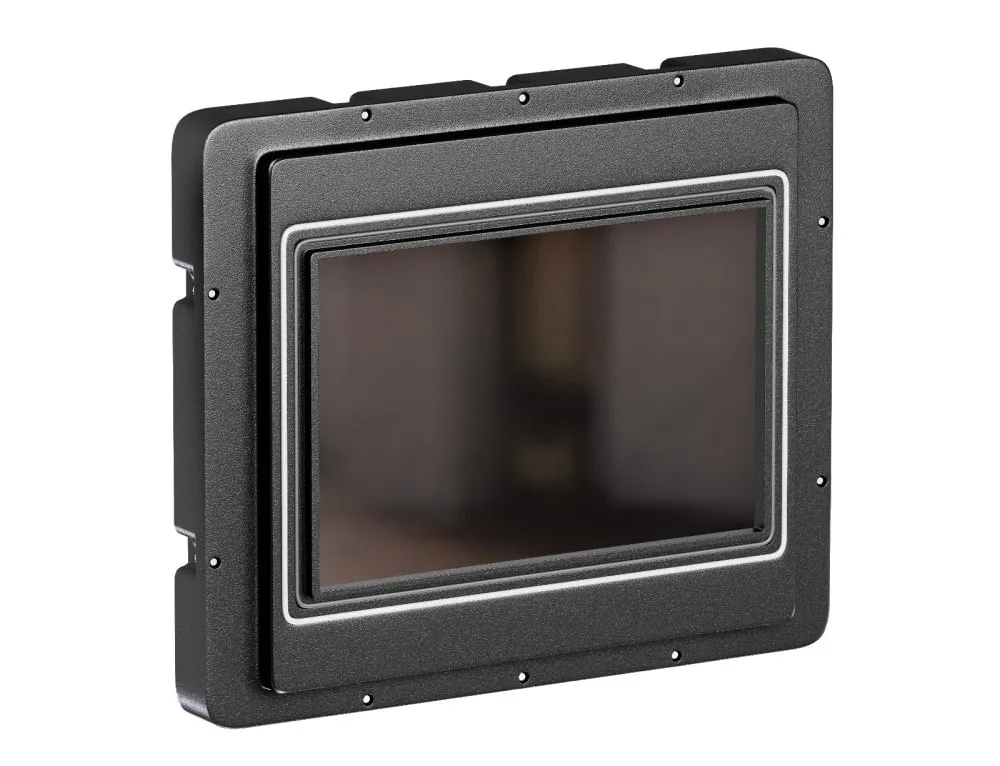

Взрывозащищённые панели оператора МКГ-2Д-К-2 и КТГ-ОПЕРАТОР предназначены для визуализации, управления и контроля технологических процессов в автоматизированных системах управления (АСУ ТП). Устройства обеспечивают эффективное взаимодействие между оператором и оборудованием, предоставляя доступ к данным производственного процесса в реальном времени. Благодаря человеко-машинному интерфейсу (HMI) панели позволяют быстро принимать решения, управлять механизмами и контролировать параметры технологических установок в условиях повышенной опасности.
Взрывозащищённые панели оператора МКГ-2Д-К-2 и КТГ-ОПЕРАТОР поддерживают мониторинг производственных ресурсов, отображение аварийных сигналов, сбор статистики и передачу данных на верхний уровень системы. Они интегрируются с SCADA-платформами, базами данных и промышленными сетями по протоколам Modbus, Profibus, Ethernet и другим стандартам. Конфигурация программного обеспечения осуществляется под конкретные технологические задачи, что обеспечивает гибкость при внедрении на различных типах объектов.
Панели выпускаются в двух форм-факторах:
Исполнение оборудования обеспечивает безопасную эксплуатацию во взрывоопасных зонах. Корпус панелей выполнен во взрывозащищённом варианте, устойчив к пыли, влаге, вибрациям и перепадам температуры. Панели сохраняют стабильную работу в тяжёлых промышленных условиях, обеспечивая долгий срок службы и точность отображаемых данных.
Взрывозащищённые панели оператора используются в химической, нефтяной, газовой, металлургической, фармацевтической и энергетической промышленности, на насосных и компрессорных станциях, производственных линиях, складах и терминалах. Они сертифицированы для работы во взрывоопасных зонах категорий I и II по газу и пыли и успешно применяются на объектах, под управлением SCADA и АСУ ТП.
| Характеристики | Значения |
|---|---|
| Маркировка взрывозащиты |
МКГ-2Д-К-2: Ex eb ib sb IIC Gb U (клеммы подключения, кнопки управления и/или /«/СЕНСОР») Ex eb sb IIC Gb U (без опции «/СЕНСОР») КТГ-ОПЕРАТОР : 1Ex IIB+H2 Т6…Т3 Gb X 1Ex IIС Т6…Т3 Gb X 2Ex IIC Т6…Т3 Gc X Ex IIIC Т85°C… Т200°C Gb X |
| Степень защиты |
IP20 (МКГ-2Д-К-2) IP66 (КТГ-ОПЕРАТОР) |
| Установка |
Взрывоопасные зоны классов 1 и/или 2 помещений и наружных установок, в которых могут образовываться смеси, отнесённые к категориям IIA,IIB, IIC по ГОСТ IEC 60079-10-1-2013; Взрывоопасные зоны классов 21 и 22 помещений и наружных установок, в которых могут образовываться смеси, отнесённые к категории IIIA,IIIB, IIIC по ГОСТ 31610.10-2-2017/IEC 60079-10-2:2015, согласно Ех-маркировке, требований ГОСТ IEC 60079-14-2013 |
| Температура окружающей среды, °С |
-60…+60 (с опцией /ОБОГРЕВ) -20…+60 (без опции/ОБОГРЕВ) |
| Напряжение питания, В | ~220 (50/60 Гц), по требованию ⎓9 или ⎓36 |
| Энергопотребление: |
Энергопотребление панели оператора без учета дополнительных устройств обогрева и терминала, Вт: 22 Энергопотребление панели оператора с учетом дополнительных устройств обогрева и экрана, Вт: менее 350Вт |
| Крепление крышки: | Крышка на петлях, дополнительная установка замка под ключ |
| Материал корпуса | Нержавеющая сталь марки 08Х18Н10 по ГОСТ 5632-2014 (AISI 304), уcтойчивая к высоким температурам и коррозии. Окно - термостойкое ударопрочное стекло |
| Крепление корпуса | По согласованию |
| Экран | По согласованию. Диагонали: 7",10",12",15" |
| IT-оснащение | По согласованию |
| Класс защиты от поражения электрическим током | I |
| Климатическое исполнение | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5) |
-КВМ-min.jpg "Габаритные размеры панели оператора")
| Типоразмер корпуса | Габаритные пазмеры, мм | Диагональ экрана, дюймы | Масса, кг | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Внешние | Монтажные | ||||||||
| А | b | В | С | d | e | f | |||
| МКГ-Н-506025-Од12-НС | 497 | 605 | 690 | 265 | 660 | 407 | M10 | 12 | 23 |
| МКГ-Н-506025-Од15-НС | 497 | 605 | 690 | 265 | 660 | 407 | M10 | 15 | 23 |
| МКГ-Н-506025-Од17-НС | 497 | 605 | 690 | 265 | 660 | 407 | M10 | 17 | 23 |
| МКГ-Н-506025-Од19-НС | 497 | 605 | 690 | 265 | 660 | 407 | M10 | 19 | 23 |
| МКГ-Н-507025-Од19-НС | 497 | 700 | 790 | 255 | 755 | 407 | M10 | 19 | 25 |
| МКГ-Н-507025-Од21-НС | 497 | 700 | 790 | 255 | 755 | 407 | M10 | 21 | 25 |
| МКГ-Н-707025-Од19-НС | 690 | 700 | 790 | 265 | 755 | 603 | M10 | 19 | 29 |
| МКГ-Н-707025-Од21-НС | 690 | 700 | 790 | 265 | 755 | 603 | M10 | 21 | 29 |
КТГ-ОПЕРАТОР / 1X – ТУ 26.20.14-087-72453807-2023, где
Пример записи: панель оператора типа КТГ-ОПЕРАТОР в составе:
МКГ-2Д - 1X - 2X - 3X / 4X / 5X / 6X / 7X / 8X - 9X / 10X – ТУ 26.20.14-087-72453807-2023, где
Пример записи: МКГ-2Д-К-Н-2/ПП/15/1280×800/ОБОГРЕВ/220-ТУ 27.90.11-095-72453807-2024, где
Вся документация и сертификаты высылается отдельно по запросу.
