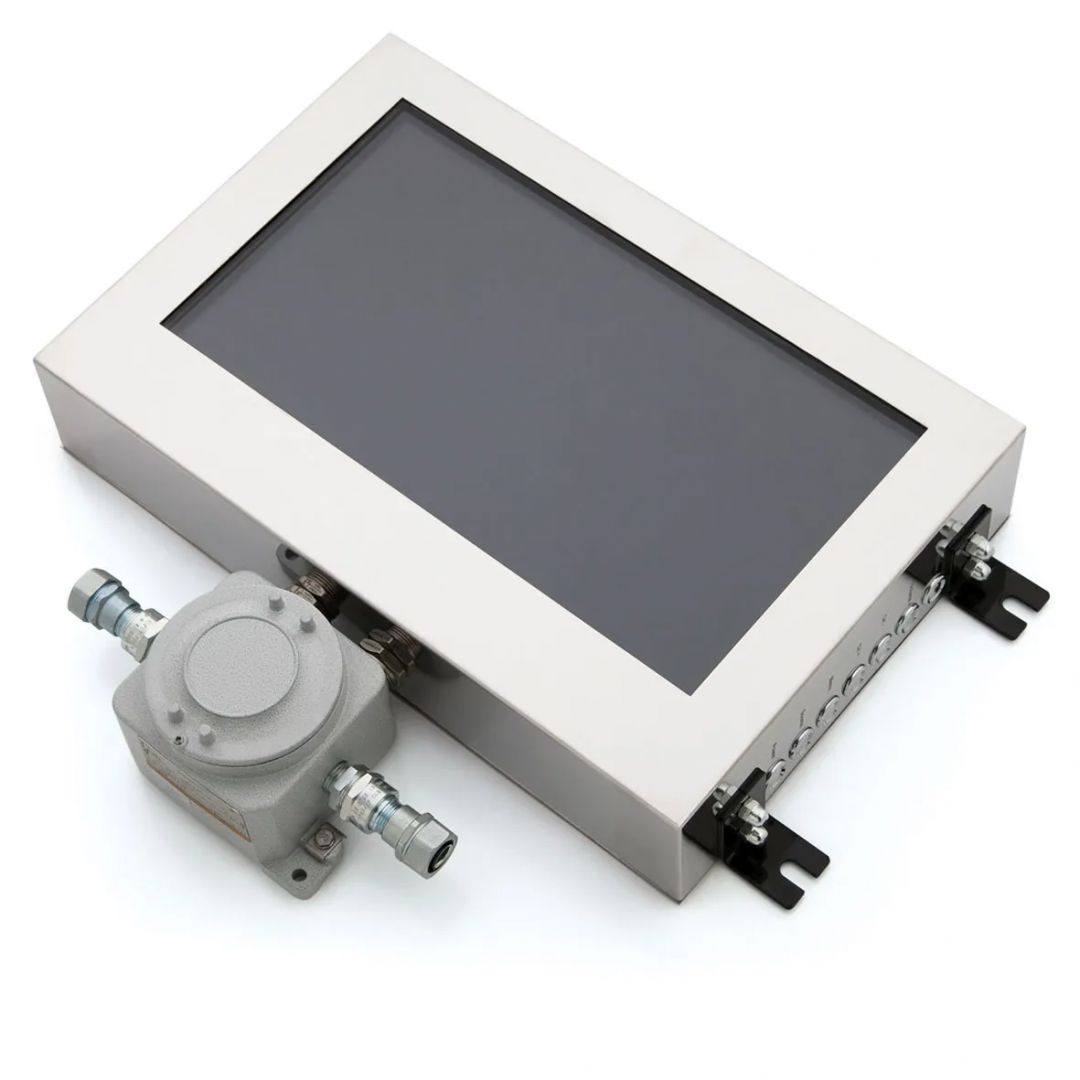

КТГ-МОНИТОР1 (SA-INDICATOR) монитор взрывозащищённый

Взрывозащищённый монитор КТГ-МОНИТОР1 (SA-INDICATOR) предназначен для визуализации текстовой и графической информации в зонах с потенциально взрывоопасной атмосферой. Устройство обеспечивает отображение данных от буровых компьютеров, видеосистем наблюдения и интерфейсов управления технологическими процессами на объектах нефтегазовой, химической, перерабатывающей и горнодобывающей промышленности. Монитор используется для работы операторов и супервайзеров буровых установок, а также специалистов АСУ ТП, обеспечивая безопасный контроль оборудования в реальном времени.

Завод-изготовитель несёт гарантию полного соответствия монитора КТГ-МОНИТОР1 заявленным характеристикам, а также требованиям технических условий ТУ только при соблюдении конечным потребителем правил и условий эксплуатации, транспортирования, хранения и монтажа, установленных и указанных в руководстве по эксплуатации.

Основные технические характеристики взрывозащищённого монитора КТГ-МОНИТОР1:

• Класс защиты IP67 — полная пыленепроницаемость и устойчивость к влаге; допускается кратковременное погружение в воду (IPX7).
• Диапазон рабочих температур от -60 °C до +60 °C — эксплуатация при экстремальных климатических условиях, в том числе на открытом воздухе.
• Ударопрочность до 7 Дж при сохранении работоспособности во всём диапазоне температур.
• Поддержка различных разрешений и типов матриц (TFT, IPS, LED) в зависимости от задач визуализации.
• Возможность выбора диагонали экрана от 8" до 32" и более, что позволяет адаптировать устройство под конкретное рабочее место.

Конструктивные особенности

Взрывозащищённый монитор КТГ-МОНИТОР1 выполнен в герметичном антивандальном корпусе с усиленными уплотнительными элементами, предотвращающими попадание влаги, пыли и химических веществ. Прочная механическая конструкция устойчива к вибрациям и ударам, что особенно важно при эксплуатации на буровых установках и промышленных платформах.

Предусмотрено множество вариантов монтажа — настенные, панельные, подвесные и встраиваемые решения, включая возможность изготовления индивидуальных креплений под проектные требования.

Дополнительные опции и функциональные возможности

По заказу монитор КТГ-МОНИТОР1 может быть оснащён взрывозащищённой инфракрасной сенсорной панелью, обеспечивающей интуитивное управление без необходимости снятия перчаток. Сенсорный интерфейс устойчив к загрязнению и не требует физического контакта, что повышает удобство эксплуатации в тяжёлых производственных условиях.

Монитор поддерживает различные интерфейсы передачи данных и источники сигнала, что упрощает интеграцию в АСУ ТП и другие промышленные сети. Возможна поставка моделей с дополнительной защитой от электромагнитных помех и с экраном повышенной яркости для работы при прямом солнечном освещении.

Назначение и область применения взрывозащищённого монитора КТГ-МОНИТОР1:

Монитор КТГ-МОНИТОР1 применяется для визуализации технологических процессов и отображения критических параметров на объектах, где предъявляются особые требования к безопасности. Монитор сертифицирован для эксплуатации во взрывоопасных зонах помещений и открытых площадок, в том числе на буровых установках, в насосных станциях, лабораториях, модулях управления и технологических контейнерах. Соответствует требованиям ГОСТ 30852.13-2002, ГОСТ IEC 61241-3-2011, МЭК 60079-14:1996 и предназначен для применения на объектах I–IV классов опасности, поднадзорных Ростехнадзору.

Формирование заказа

КТГ-МОНИТОР1 - 1Х - 2Х / 3Х – ТУ 27.12.31-048-72453807-2017

• 1x — Диагональ экрана, дюймы
• 2x — Количество и типоразмер кабельных вводов
• 3x — Опции, аксессуары и исполнения
