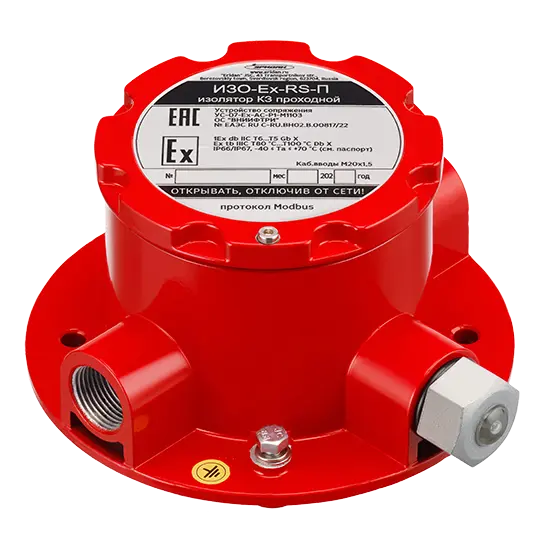

Взрывозащищённый изолятор ИЗО-Ex-RS-П — это специализированное устройство сопряжения УС-07-M1103, предназначенное для эксплуатации в составе четырёхпроводной линии связи RS-485 с протоколом Modbus RTU. Прибор используется для повышения надёжности промышленных сетей передачи данных за счёт локализации аварийных участков и сохранения работоспособности всей системы при возникновении короткого замыкания. Благодаря проходному исполнению устройство легко интегрируется в существующую инфраструктуру без изменения топологии сети и обеспечивает стабильную передачу сигналов между сегментами линии.
Основное назначение, которое выполняет взрывозащищённый изолятор ИЗО-Ex-RS-П, заключается в защите линий интерфейса RS-485 и цепей питания 24 В DC от короткого замыкания с последующим автоматическим восстановлением после устранения неисправности. Устройство осуществляет физическое повторение сигнала RS-485, работая как ретранслятор и поддерживая корректный обмен данными между узлами сети Modbus RTU. За счёт этого обеспечивается устойчивость связи даже при увеличенной длине линии и большом количестве подключённых абонентских устройств.
Конструктивно взрывозащищённый изолятор ИЗО-Ex-RS-П выполнен в проходном формате, что делает его удобным для установки в распределительных шкафах и на DIN-рейке. Одной из ключевых особенностей является настраиваемый порог срабатывания защиты от короткого замыкания в диапазоне от 1 до 10 А, что позволяет адаптировать прибор под конкретные условия эксплуатации и требования объекта. Одновременная защита интерфейса и питания исключает каскадные отказы оборудования и снижает риск повреждения контроллеров, датчиков и исполнительных механизмов.
Применение взрывозащищённого изолятора ИЗО-Ex-RS-П в сетях Modbus RTU значительно повышает общую надёжность системы автоматизации. Устройство обеспечивает масштабируемость сети, упрощает её расширение и позволяет сегментировать линии связи без потери качества сигнала. В аварийных ситуациях изолятор локализует проблемный участок, сохраняя работоспособность остальных сегментов и поддерживая непрерывность технологических процессов. Наличие функций защиты и диагностики упрощает обслуживание сети и сокращает время поиска неисправностей.
| Характеристики | Значения |
|---|---|
| Количество кабельных вводов | 2 |
| Сечение зажимаемых проводов, мм² | 2,5 |
| Напряжение в линии электропитания, В DС | 18-36 |
| Ток потребления от линии электропитания в дежурном режиме, мА, не более | 23 |
| Ток потребления от линии электропитания в режиме КЗ, мА, не более | 26 |
| Время срабатывания изолятора КЗ по линии 24В, мс, не более | 200 |
| Время срабатывания изолятора КЗ по линии Modbus RTU, мкс | 1 |
| Пороговый ток срабатывания изолятора КЗ по линии 24 В, А, не более | 1-10 |
| Поддерживаемая скорость передачи данных, кбод/с | 1-512 |
| Задержка передачи, мкс | 1 |
| Температура эксплуатации для температурного класса Т6, ℃ | -60...+60 |
| для температурного класса Т5, ℃ | -60...+70 |
| Относительная влажность при 25℃, % | 100 |
| Маркировка взрывозащиты и Ех-маркировка взрывоопасных пылевых сред: | |
| – оборудование для взрывоопасных пылевых сред | Ex tb IIIС T800…T1000C Db Х |
| – оборудование для взрывоопасных газовых сред | 1Еx db IIC T6…T5 Gb X |
| Масса, кг, не более | 2 |
| Габаритные размеры, мм, не более | 150х130х70 |
| Максимальные внутренние размеры (Диаметр х Глубина): | |
| – объем оболочки, см3 | 268 |
| – размеры, мм | 78х60 |
| Режим работы УС - круглосуточный, непрерывный | 24/7 |
| Средний срок службы при условии соблюдения правил эксплуатации, лет | 10 |
Вся документация и сертификаты высылается отдельно по запросу.
