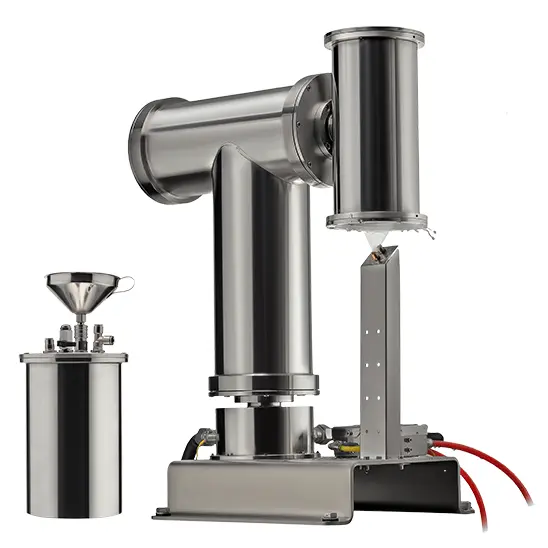

«Дуплекс-07е»-Ех-ТОР — это специализированная бесконтактная система очистки стекла, разработанная для обеспечения стабильной и качественной работы наклонно-поворотных комплексов видеонаблюдения во взрывоопасных зонах. Устройство предназначено для совместного применения с взрывозащищённой PTZ-камерой ТОР-07е-Ех и ориентировано на эксплуатацию в условиях, где ручное обслуживание либо затруднено, либо связано с повышенными рисками.
Система «Дуплекс-07е»-Ех-ТОР широко применяется на объектах нефтегазовой и химической промышленности, а также на предприятиях морской инфраструктуры и в общепромышленных зонах. Она эффективно работает в средах с высокой запылённостью, соляными аэрозолями, химически активными испарениями и атмосферными осадками, сохраняя прозрачность смотрового стекла камеры даже при длительной непрерывной эксплуатации.
Принцип действия «Дуплекс-07е»-Ех-ТОР основан на бесконтактной очистке и сушке стекла, что полностью исключает механическое воздействие и износ оптической поверхности. Система устойчива к агрессивным средам, сохраняет работоспособность при низких температурах и обеспечивает удаление загрязнений всех типов — от пыли и капель воды до нефтяных плёнок и солевых отложений. Возможность удалённого запуска позволяет использовать «Дуплекс-07е»-Ех-ТОР на высоте и в труднодоступных местах без привлечения обслуживающего персонала. Дополнительным преимуществом является удалённое размещение ёмкости с очищающей жидкостью, что упрощает монтаж и повышает общую надёжность комплекса.
| Характеристики | Значения |
|---|---|
| количество электромагнитных клапанов, шт | 2 |
| рабочее давление воздуха, не менее, МПа | 0,6 |
| объём бака для омывающей жидкости, не менее, л | 5 |
| перепад высот установки между блоком клапанов и баком омывателя, не более, м | 30 |
| расход за один цикл очистки, не более: вода л / воздух, м³ | 0,05 / 0,1 |
| рабочий диапазон температур, °С | -30…+50 |
| Степень защиты оболочки выносного блока клапанов | IP66 |
| масса, не более, кг | 4,5 |
| назначенный срок службы, не менее, лет | 10 |
| гарантийный срок, лет | 3 |
Ех-маркировка взрывозащищенных устройств, входящих в состав системы:
| Взрывозащищенные устройства в составе системы «Дуплекс-07е»-Ех |
Ех-маркировка по ГОСТ 31610.0-2014 (IEC 60079-0:2011) | |
|---|---|---|
| для Ех-газовых сред | для Ех-пылевых сред | |
| Емкость для омывающей жидкости | I Mb c или II Gb c T6 | III Db с T80°C |
| Стойка с форсункой омывателя и воздушным соплом | I Mb c или II Gb c T6 | III Db с T80°C |
| Блок клапанов | РВ Ex mb I Mb X или 1Еx mb IIC T6 Gb X | Ex mb IIIС T80°C Db Х |
| Устройство управления в составе системы исполнения «Дуплекс-07е»-Ех-ТОР: | ||
| Электронный блок управления | 1Еx d IIC T6 Gb X | Ex tb IIIС T80°C Db Х |
| Устройство управления в составе системы исполнения «Дуплекс-07е»-Ех-ТОР: | ||
| Комплекс наблюдения наклонно-поворотный ТОР-07е-Ех климатического исполнения УХЛ-4 или Комплекс наблюдения наклонно-поворотный ТОР-07е-Ех климатического исполнения УХЛ-1 | РВ Ex d I Mb X или 1Еx d IIC T6 Gb X | Ex tb IIIС T80°C Db Х |
| РВ Ex d I Mb X или 1Еx d e IIC T6 Gb X | Ex tb IIIС T80°C Db Х | |
* форсунки омывающей жидкости и воздушные сопла могут быть установлены на отдельном кронштейне или выполнены в виде единой монолитной бленды;
** электронный блок управления может поставляться в коробке типа ККВ-07е или аналогичной, или может быть установлен (интегрирован) в устройство, например, в 6 термокожух ТВК-07 или комплекс наблюдения «ТОР».
Вся документация и сертификаты высылается отдельно по запросу.
