ЭКРАН-а-СЗ-ККВ-К2-ДPRO оповещатель пожарный взрывозащищённый световзвуковой с постоянно присоединённой внешней клеммной коробкой и дополнительной световой секцией адресный ДPRO

Производимый серийно взрывозащищённый оповещатель ЭКРАН-а-СЗ-ККВ-К2-ДPRO предназначен для формирования надёжного светозвукового сигнала пожарной тревоги в составе современных адресных систем противопожарной защиты на объектах с повышенной взрывоопасностью. Устройство относится к категории «адресный светозвуковой пожарный оповещатель» и обеспечивает однозначную идентификацию каждого установленного прибора со стороны приёмно-контрольного оборудования.

Завод-изготовитель несёт гарантию полного соответствия оповещателя ЭКРАН-а-СЗ-ККВ-К2-ДPRO заявленным характеристикам, а также требованиям технических условий ТУ только при соблюдении конечным потребителем правил и условий эксплуатации, транспортирования, хранения и монтажа, установленных и указанных в руководстве по эксплуатации.

Взрывозащищённый оповещатель ЭКРАН-а-СЗ-ККВ-К2-ДPRO рассчитан на работу в адресной линии связи «ША» совместно с ППКУП «Vesta 01F» либо через модуль сопряжения «МС-5» в составе комплекса «Диалог PRO». Конструкция также поддерживает интеграцию с другими системами, построенными на базе программируемых логических контроллеров, что расширяет возможности применения в автоматизированных системах управления и промышленной безопасности.

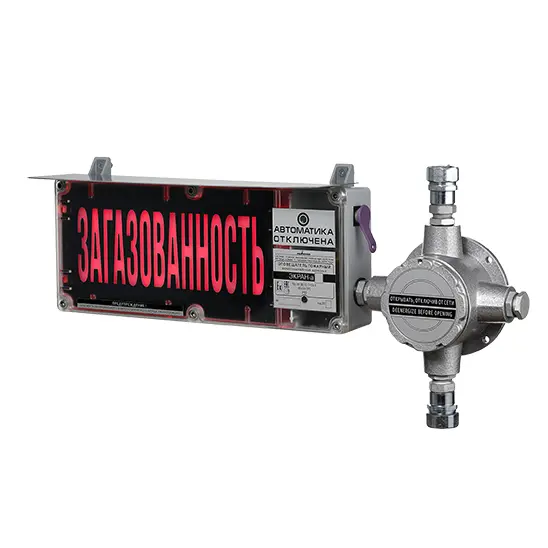

Устройство реализует светозвуковое оповещение с мигающим режимом работы табло и уровнем звукового давления не менее 100 дБ на расстоянии 1 метра, что обеспечивает уверенное восприятие сигнала даже в условиях повышенного шума. Модификация К2 дополнительно оснащается световой секцией с надписью «АВТОМАТИКА ОТКЛЮЧЕНА», благодаря чему взрывозащищённый светозвуковой оповещатель ЭКРАН-а-СЗ-ККВ-К2-ДPRO может использоваться для информирования персонала о состоянии технологических процессов и систем защиты.

Взрывозащищённый оповещатель ЭКРАН-а-СЗ-ККВ-К2-ДPRO оснащается постоянно присоединённой внешней коммутационной коробкой с тремя кабельными вводами, обеспечивающей надёжное подключение адресной линии и питающих цепей. Конструкцией предусмотрена возможность подключения до трёх кабельных линий; в стандартном исполнении используются две заглушки и одно вводное устройство по выбору заказчика. Третий кабельный ввод позволяет формировать радиальное ответвление от адресной линии связи, например, для подключения ИПР, УДП, ИО102-07еa или других адресных устройств без нарушения целостности магистрали.

Основная световая секция имеет габариты 250×100 мм и выполнена в прочном корпусе из поликарбоната. Заливка компаундом повышает виброустойчивость и надёжность при эксплуатации на объектах с интенсивными механическими нагрузками. Степень защиты оболочки соответствует IP66, что обеспечивает устойчивость к пыли и струям воды. Изделие рассчитано на эксплуатацию в температурном диапазоне от –60 до +75 °C (исполнение У1). По требованию возможна установка защитного козырька, который поставляется как опция.

Подключение осуществляется по четырёхпроводной схеме: 2 провода используются для адресной линии связи, 2 — для питания. В режиме пониженного энергопотребления ток составляет от 70 мА, что позволяет оптимизировать нагрузку на систему. Каждое устройство имеет уникальный заводской серийный номер, который идентифицируется ППКУП и обеспечивает точный контроль состояния оборудования в составе адресной системы.

Типовые сферы применения взрывозащищённого оповещателя ЭКРАН-а-СЗ-ККВ-К2-ДPRO

• Предприятия нефтегазодобычи и нефтепереработки.
• Химические заводы и производственные цеха.
• Газораспределительные и компрессорные станции.
• Судостроительные и судоремонтные предприятия.
• Производства с присутствием ЛВЖ и ГСМ.
• Металлургические и машиностроительные объекты.
• Объекты с высокой вибронагрузкой.
• Автоматизированные производственные линии с адресной сигнализацией.
• Складские комплексы с повышенными требованиями к взрывозащите.
• Промышленные объекты в суровых климатических условиях.
