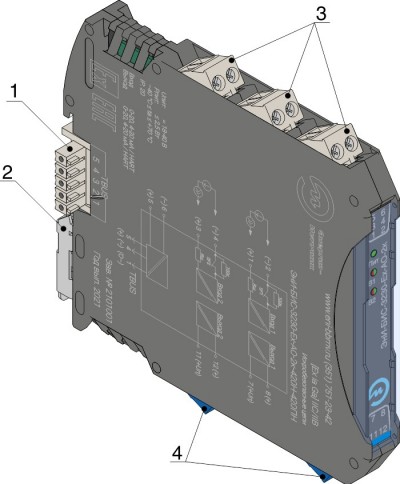

Барьер искрозащиты ЭнИ-БИС-3230-Ex-AO предназначен для безопасной передачи и преобразования аналоговых сигналов в системах автоматизации технологических процессов, работающих во взрывоопасных зонах. Устройство представляет собой одно- или двухканальный активный барьер искрозащиты с гальванической развязкой, выполненный в компактном корпусе для удобного монтажа в шкафах автоматики и распределительных системах.
Барьер искрозащиты ЭнИ-БИС-3230-Ex-AO обеспечивает надёжную передачу сигналов между полевыми устройствами и системами управления, предотвращая проникновение опасной энергии во взрывоопасную зону. Благодаря высокой помехоустойчивости и стабильности работы барьер эффективно применяется на объектах с повышенными требованиями к промышленной безопасности.
Барьер искрозащиты ЭнИ-БИС-3230-Ex-AO поддерживает работу с унифицированными токовыми сигналами 4…20 мА и 0…20 мА, что позволяет интегрировать устройство в большинство современных систем промышленной автоматизации. Барьер обеспечивает:
Поддержка HART-коммуникации позволяет осуществлять диагностику и настройку подключённых приборов без нарушения работы технологического процесса. Это особенно важно для современных систем диспетчеризации и удалённого мониторинга.
Одним из ключевых преимуществ барьера является применение гальванической развязки, обеспечивающей высокий уровень надёжности и безопасности. Использование устройства позволяет:

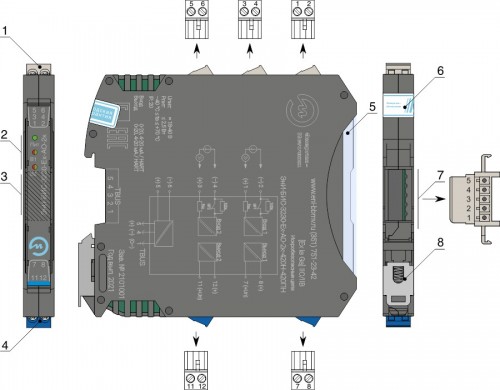

Устройство разработано для непрерывной работы в составе систем промышленной автоматизации и отвечает требованиям по обеспечению искробезопасности. Компактный корпус облегчает установку на DIN-рейку и позволяет рационально использовать пространство внутри шкафов управления.
Барьер ЭнИ-БИС-3230-Ex-AO обеспечивает стабильную передачу данных между оборудованием, расположенным во взрывоопасной и безопасной зонах, снижая риск аварийных ситуаций и повреждения подключённых устройств.
| Параметр | Значение |
|---|---|
| Диапазон напряжения питания постоянного тока, В | 18...40 |
| Потребляемая мощность, Вт — Эни-БИС-3230-Ex-AO-1к — Эни-БИС-3230-Ex-AO-2к |
не более 1,5 не более 2,0 |
| Токовый сигнал на входе, мА | 0...20, 4...20 |
| Внутреннее сопротивление пассивных входов, Ом | 150...170 |
| Внутреннее сопротивление пассивных входов при коротком замыкании или обрыве цепей выходных сигналов, кОм | более 100 |
| Ток во входных цепях при коротком замыкании или обрыве цепей выходных сигналов, мА | менее 1 |
| Пассивные входные цепи рассчитаны на работу от внешнего источника питания в диапазоне напряжений, В | 12...28 |
| Падение напряжения на пассивных входах при токе 20 мА, В | не более 4,5 |
| Токовый сигнал на выходе, мА | 0...20, 4...20 |
| Максимальный ток в выходных цепях, мА | не более 22,5 |
| Активные выходные цепи (цепи нагрузки) с кодами выходного сигнала 420П, 420ПН рассчитаны на работу с нагрузками, Ом, для максимального выходного тока 20 мА | не более 500 |
| Активные выходные цепи (цепи нагрузки) с кодами выходного сигнала 420П, 420ПН рассчитаны на работу с нагрузками, Ом, для максимального выходного тока 22,5 мА | не более 440 |
| Активные выходные цепи (цепи нагрузки) с кодами выходного сигнала 420КП, 420КПН рассчитаны на работу с нагрузками, Ом, для максимального выходного тока 20 мА | не более 700 |
| Активные выходные цепи (цепи нагрузки) с кодами выходного сигнала 420КП, 420КПН рассчитаны на работу с нагрузками, Ом, для максимального выходного тока 22,5 мА | не более 616 |
| Обнаружение короткого замыкания выходных цепей при сопротивлении, Ом | менее 50 |
| Обнаружение обрыва выходных цепей при сопротивлении, Ом, с кодами выходного сигнала 420П, 420ПН | более 500 |
| Обнаружение обрыва выходных цепей при сопротивлении, Ом, с кодами выходного сигнала 420КП, 420КПН | более 700 |
| Пульсация выходных сигналов не более 50 мВ на нагрузке, Ом, для барьеров с кодами выходного сигнала 420П, 420ПН | 400 |
| Пульсация выходных сигналов не более 50 мВ на нагрузке, Ом, для барьеров с кодами выходного сигнала 420КП, 420КПН | 600 |
| Время установления выходного сигнала (время, в течение которого выходной сигнал входит в зону предела допускаемой основной приведенной погрешности), с | не более 0,1 |
| Время установления рабочего режима (предварительный прогрев), м | не более 15 |
| Электрическая прочность изоляции между входом искробезопасной цепи и выходной цепью, В | 1500 |
| Электрическая прочность изоляции между входом искробезопасной цепи и источником питания, В | 1500 |
| Электрическая прочность изоляции между выходной цепью и источником питания, В | 1500 |
| Электрическая прочность изоляции между каналами, В | 1500 |
| Сопротивление изоляции между входной и выходной цепью, МОм | не менее 40 |
| Конструктивное исполнение | пластмассовый корпус для монтажа на DIN-рейке NS35/7,5 |
| Назначенный срок службы, лет | 15 |
| Средняя наработка на отказ с учетом технического обслуживания, часов | 150000 |
| Средний срок службы, лет | 15 |
| Масса барьера, кг | не более 0,2 |
| Условия эксплуатации | |
| Температура окружающего воздуха, °С | −40...+70 |
| По устойчивости к климатическим воздействиям при эксплуатации соответствует группе исполнения, по ГОСТ Р 52931–2008 | С4 |
| По устойчивости к механическим воздействиям при эксплуатации соответствует группе, по ГОСТ Р 52931–2008 | L3 |
| Степень защиты от пыли и влаги, по ГОСТ 14254–96 | IP20 |
| Параметр | Значение |
|---|---|
| Основная приведенная погрешность | |
| Погрешность преобразования входного сигнала в выходной токовый сигнал, выраженная в процентах от диапазона изменения выходного сигнала, не более, % | ± 0,1 ± 0,05 |
| Дополнительная приведенная погрешность | |
| Изменение значения выходного сигнала, вызванное изменением напряжения питания, не превышает, % от диапазона изменения выходного сигнала | ± 0,1 |
| Изменение значения выходного сигнала, вызванное изменением сопротивления нагрузки в рабочем диапазоне, не превышает, % от диапазона изменения выходного сигнала | ± 0,1 |
| Изменение значения выходного сигнала, вызванное изменением температуры окружающего воздуха в рабочем диапазоне температур, не превышает, % от диапазона изменения выходного сигнала на каждые 10 °С | ± 0,11) |
| ± 0,052) | |
|
1) Для барьеров с основной приведенной погрешностью преобразования ± 0,1 %. 2) Для барьеров с основной приведенной погрешностью преобразования ± 0,05 %. |
|
Барьеры по устойчивости к электромагнитным помехам соответствуют ТР ТС 020/2011, ГОСТ Р МЭК 61326-1 и параметрам, указанным в таблице.
| Степень жесткости электромагнитной обстановки по ГОСТ |
Характеристика видов помех | Значение параметра | Критерий качества функционирования |
|---|---|---|---|
| 2 ГОСТР51317.4.5-99 |
Микросекундные импульсные помехи большой энергии: подача помехи по схеме «провод—провод» | 0,5кВ | А |
| 3 ГОСТР51317.4.5-99 |
Микросекундные импульсные помехи большой энергии: подача помехи по схеме «провод—земля» | 1 кВ | А |
| 3 ГОСТ30804.4.4-2013 |
Наносекундные импульсные помехи в цепи ввода/вывода | 1 кВ | А |
| 4 ГОСТ30804.4.4-2013 |
2 кВ | В | |
| 3 ГОСТ30804.4.4-2013 |
Наносекундные импульсные помехи в цепи питания | 1 кВ | А |
| 4 ГОСТ30804.4.4-2013 |
2 кВ | В | |
| 3 ГОСТ30804.4.2-2013 |
Электростатические разряды: контактный разряд | 8 кВ | А |
| 3 ГОСТ30804.4.2-2013 |
Электростатические разряды: воздушный разряд | 15 кВ | А |
| 3 ГОСТР51317.4.6-99 |
Кондуктивные помехи в полосе частот от 0,15 до 80 МГц | 10 В | А |
| 5 ГОСТР50648-94 |
Магнитное поле промышленной частоты: длительное магнитное поле | 40 А/м | А |
| Магнитное поле промышленной частоты: кратковременное магнитное поле | 600 А/м | А | |
| 3 ГОСТ30804.4.3-2013 |
Радиочастотные электромагнитные поля в полосе частот от 80 до 1000 МГц | 10 В/м | А |
| 5 ГОСТ30336-95 |
Импульсное магнитное поле | 600 А/м | А |
| 4 ГОСТР50652-94 |
Затухающее колебательное магнитное поле | 30 А/м | А |
| 5 ГОСТР50652-94 |
100 А/м | В |
Вся документация и сертификаты высылается отдельно по запросу.
