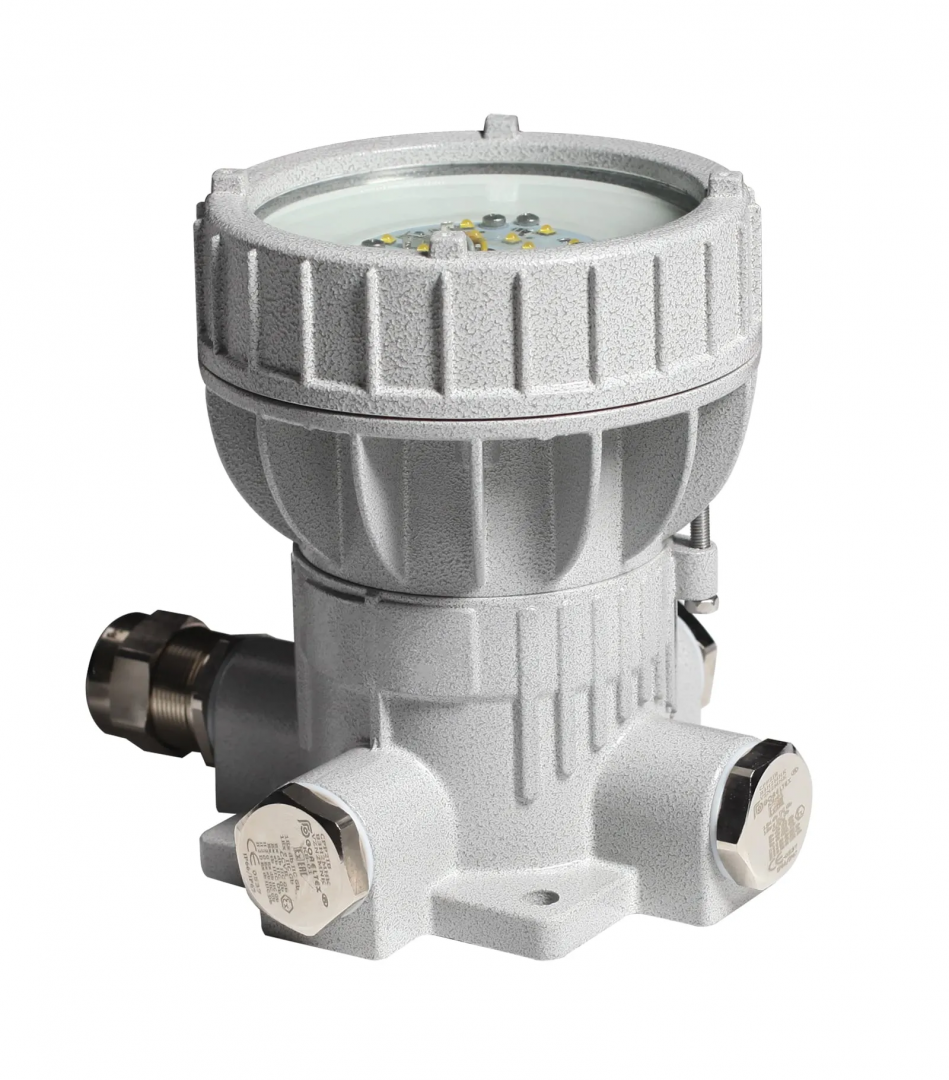

Взрывозащищённый светодиодный светильник СГУ05-...С предназначен для общего промышленного освещения помещений и открытых площадок, где возможно присутствие взрывоопасных газов, паров и пыли. Устройство обеспечивает равномерное освещение, повышает безопасность рабочих зон и отличается высокой энергоэффективностью.

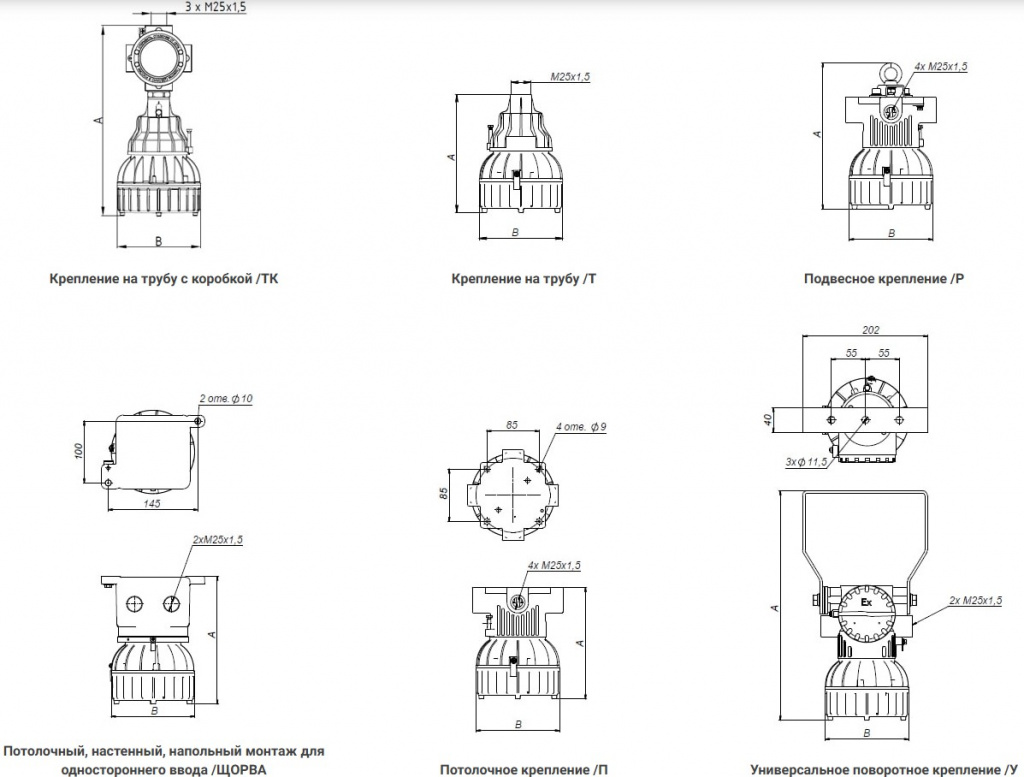

Взрывозащищённый светильник СГУ05-...С характеризуется компактными габаритами и малой массой, что облегчает монтаж даже в ограниченном пространстве. Разборная конструкция позволяет устанавливать вводную коробку отдельно от лампового отсека, упрощая техническое обслуживание. Низкий коэффициент пульсации (0,1%) обеспечивает комфорт для зрения, снижая утомляемость при длительной работе в опасных зонах.
Светильник серии СГУ05-...С подходит для использования в системах основного, аварийного и эвакуационного освещения, включая опцию подключения через ИБП. Во взрывозащищённом светодиодном светильникае СГУ05-...С применяется вид взрывозащиты Exd — взрывонепроницаемая оболочка. В отличие от светильников других производителей с защитой Exm, где используется компаундирование, светильники серии СГУ05 разборные и полностью ремонтопригодные, что существенно снижает эксплуатационные расходы и повышает долговечность оборудования.
Корпус светильника выполнен из прочных материалов, устойчивых к старению и агрессивным средам. Высокая степень герметичности и защита от воспламенения обеспечивают эксплуатацию в самых требовательных условиях.
Взрывоопасные зоны помещений и наружных установок, подпадающие под категории II (газы IIA, IIB, IIC; зоны 1 и 2) и III (пыли IIIA, IIIB, IIIC; зоны 21 и 22). Светильники незаменимы на промышленных объектах, где присутствуют газы, пары, пыль и аэрозоли, способные образовывать взрывоопасную среду: нефтегазовая, химическая, металлургическая, фармацевтическая, пищевая и энергетическая отрасли.
| Модель | Мощность, Вт | Максимальный световой поток источника света, лм | Ёмкость АКБ, А*ч (время работы в авар. режиме, ч) | Ex-маркировка |
|---|---|---|---|---|
| СГУ05-1240С | 11 Вт | 1240 лм | - | Газ-Пыль |
| СГУ05-2480С | 18 Вт | 2480 лм | - | Газ-Пыль |
| СГУ05-3720С | 28 (10…36 DC), 26 (110…270 AC/DC) Вт | 3720 лм | - | Газ-Пыль |

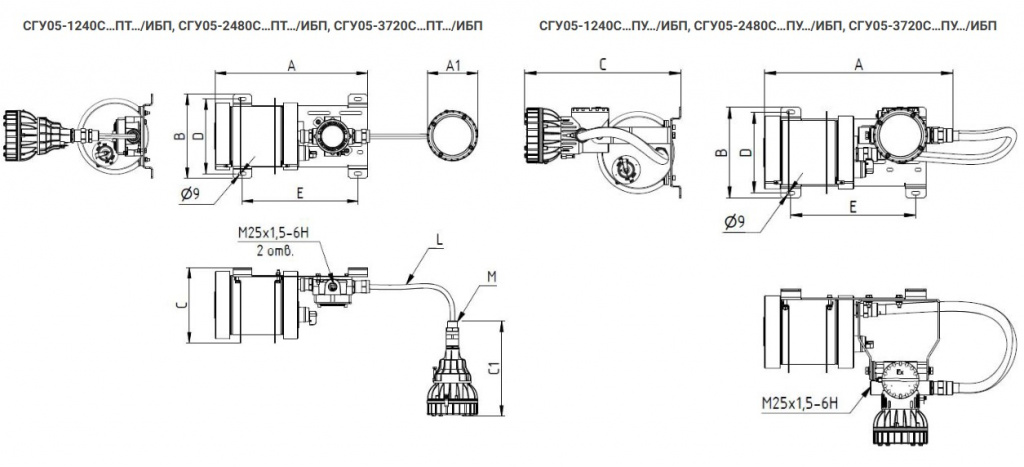

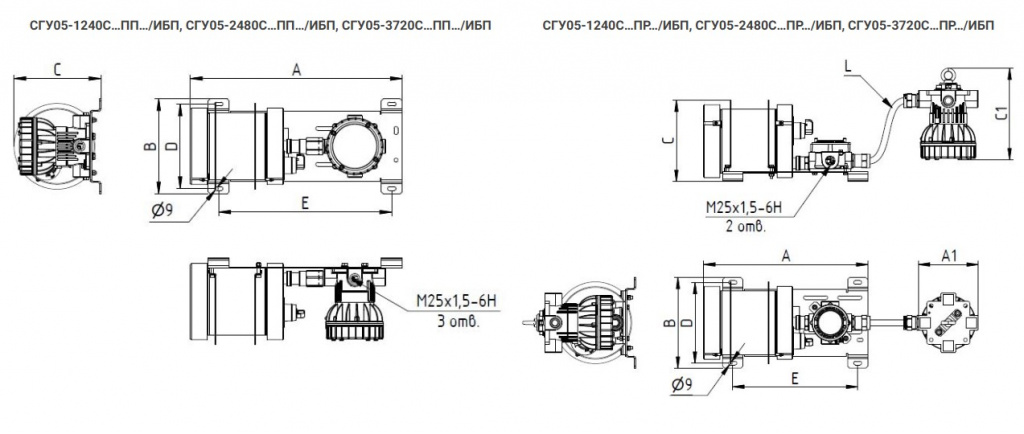

| СГУ05-1240С / ИБП | 72 Вт | - | 2,6 (1) | Газ-Пыль |
| СГУ05-2480С / ИБП | 84 Вт | - | 2,6 (1) | Газ-Пыль |
| СГУ05-3720С / ИБП | 93 Вт | - | 2,6 (1) | Газ-Пыль |
СГУ05 - 1Х С - 2Х / 3X - 4X / 5Х – ТУ 27.40.39-027-72453807-2017
| Характеристики | Значения |
|---|---|
| Температура окружающей среды, °C | -60…+60 |
| Номинальное напряжение, В | ≈12, ≈220, ≈220 |
| Потребляемый ток, А |
СГУ05-1240С: 0,8…0,3 (10…36 DC), 0,1 (110…270 AC/DC); СГУ05-2480С: 1,5…0,6 (10…36 DC), 0,2…0,1 (110…270 AC/DC); СГУ05-3720С: 2,0…0,9 (10…36 DC), 0,3…0,2 (110…270 AC/DC); СГУ05-1240С…/ИБП: 0,4…0,3 (170…270 В AC); СГУ05-2480С…/ИБП: 0,4…0,5 (170…270 В AC); СГУ05-3720С…/ИБП: 0,4…0,5 (170…270 В AC) |
| Потребляемая мощность, Вт |
СГУ05-1240С: 11; СГУ05-2480С: 18; СГУ05-3720С: 28 (10…36DC), 26 (110…270AC/DC); СГУ05-1240С…/ИБП: 72; СГУ05-2480С…/ИБП: 84; СГУ05-3720С…/ИБП: 91 |
| Покрытие | Антистатическое полимерно-эпоксидное окрашивание, стойкое к рабочим средам и излучению. Цвет RAL 7035 |
| Материал корпуса | Коррозионностойкий модифицированный алюминиево-кремниевый сплав, ударопрочное стекло |
| Максимальный световой поток источника света, лм | 1240; 2480; 3720 |
| Максимальный световой поток в аварийном режиме, лм | 1070 (для модификаций /ИБП) |
| КЦТ, К | 5000 |
| Коэффициент пульсации | не более 0,5% |
| Маркировка взрывозащиты |
1Ex db op is IIC Т6...Т5 Gb Ex tb op is IIIC T57°...T93°С Db |
| Маркировка рудничного оборудования | РН1/РН2 |
| Степень защиты | IP66 IK10 |
Вся документация и сертификаты высылается отдельно по запросу.
