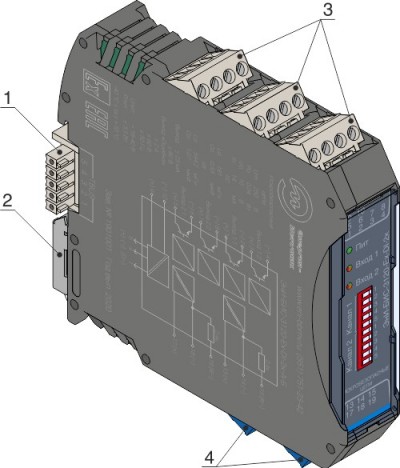

Барьер искрозащиты ЭнИ-БИС-3120-Ех-DI предназначен для безопасного подключения дискретных датчиков и передачи сигналов из взрывоопасной зоны в безопасную зону в системах промышленной автоматизации, КИПиА и АСУ ТП. Устройство применяется для работы с датчиками NAMUR EN 60947-5-6, а также с оборудованием, использующим дискретные выходные сигналы и контроль состояния линии.
Активный барьер искрозащиты ЭнИ-БИС-3120-Ех-DI обеспечивает стабильную передачу сигналов, питание подключённых датчиков и эффективную защиту искробезопасных цепей. Благодаря гальванической развязке устройство повышает надёжность работы оборудования, снижает влияние электромагнитных помех и исключает необходимость дополнительного заземления.
Барьер искрозащиты ЭнИ-БИС-3120-Ех-DI выпускается в одно- и двухканальном исполнении, что позволяет подобрать оптимальное решение для различных схем промышленной автоматизации и систем контроля технологических процессов.
Активный барьер искрозащиты ЭнИ-БИС-3120-Ех-DI поддерживает подключение датчиков с дискретными сигналами, включая оборудование стандарта NAMUR EN 60947-5-6, расположенное во взрывоопасной зоне. Устройство передаёт сигнал в безопасную зону без искажений и обеспечивает стабильную работу контрольно-измерительных систем.
Барьер с гальванической развязкой обеспечивает электрическое разделение между входными, выходными цепями и источником питания. Такое решение повышает устойчивость системы к помехам, исключает возникновение паразитных токов и снижает риск повреждения оборудования.
Гальваническая развязка существенно повышает надёжность эксплуатации оборудования на промышленных объектах с повышенными требованиями к безопасности. Барьер исключает прямую электрическую связь между цепями, благодаря чему уменьшается влияние помех и вероятность выхода оборудования из строя.
Активный барьер искрозащиты ЭнИ-БИС-3120-Ех-DI позволяет использовать 1 источник питания одновременно для нескольких цепей без ухудшения параметров искробезопасности. Кроме того, устройство поддерживает применение источников питания с выходным напряжением выше Uо, что расширяет возможности проектирования систем автоматизации.
Важным преимуществом является сохранение работоспособности предохранителей при коротком замыкании искробезопасных цепей. Это снижает вероятность отказа оборудования и уменьшает затраты на техническое обслуживание.
Отсутствие необходимости заземления упрощает монтаж и делает барьер особенно удобным для модернизации действующих систем КИПиА и объектов промышленной автоматизации.
| Параметр | Значение | ||
|---|---|---|---|
| Диапазон напряжения питания постоянного тока, В | 18...40 | ||
| Потребляемая мощность, Вт — Эни-БИС-3120-Ex-DI-1к — Эни-БИС-3120-Ex-DI-2к |
не более 2,5 не более 3,5 |
||
| Напряжение холостого хода на входе искробезопасных цепей (на ненагруженном входе), В | не более 8,2 ± 0,2 | ||
| Значение тока короткого замыкания в искробезопасных цепях, мА | не более 8 | ||
| Задержка передачи дискретных сигналов от входных к выходным цепям, мс | исполнения А, Б | не более 1 | |
| исполнения В, Г | не более 10 | ||
| исполнения Д | не более 0,01 | ||
| Электрическая прочность изоляции между входом искробезопасной цепи и выходной цепью, В | 1500 | ||
| Электрическая прочность изоляции между входом искробезопасной цепи и источником питания, В | 1500 | ||
| Электрическая прочность изоляции между выходной цепью и источником питания, В | 1500 | ||
| Электрическая прочность изоляции между каналами, В | 1500 | ||
| Сопротивление изоляции между входной и выходной цепью, МОм | не менее 40 | ||
| Конструктивное исполнение | пластмассовый корпус для монтажа на DIN-рейке NS35/7,5 | ||
| Средняя наработка на отказ с учетом технического обслуживания, часов | 150000 | ||
| Средний срок службы, лет | 15 | ||
| Назначенный срок службы, лет | 15 | ||
| Масса барьера, кг | не более 0,2 | ||
| Условия эксплуатации | |||
| Температура окружающего воздуха, °С | −40...+70 | ||
| По устойчивости к климатическим воздействиям при эксплуатации соответствует группе исполнения, по ГОСТ Р 52931–2008 | С3 | ||
| По устойчивости к механическим воздействиям при эксплуатации соответствует группе, по ГОСТ Р 52931–2008 | L3 | ||
| Степень защиты от пыли и влаги, по ГОСТ 14254–96 | IP20 | ||
| Требования помехоустойчивости | |||
| Барьеры по устойчивости к электромагнитным помехам соответствуют ТР ТС 020/2011, ГОСТ Р МЭК 61326-1 и параметрам, указанным в таблице. | |||
| Степень жесткости электромагнитной обстановки по ГОСТ |
Характеристика видов помех | Значение параметра | Критерий качества функционирования |
| 2 ГОСТР51317.4.5-99 |
Микросекундные импульсные помехи большой энергии: подача помехи по схеме «провод—провод» | 0,5кВ | А |
| 3 ГОСТР51317.4.5-99 |
Микросекундные импульсные помехи большой энергии: подача помехи по схеме «провод—земля» | 1 кВ | А |
| 3 ГОСТ30804.4.4-2013 |
Наносекундные импульсные помехи в цепи ввода/вывода | 1 кВ | А |
| 4 ГОСТ30804.4.4-2013 |
2 кВ | В | |
| 3 ГОСТ30804.4.4-2013 |
Наносекундные импульсные помехи в цепи питания | 1 кВ | А |
| 4 ГОСТ30804.4.4-2013 |
2 кВ | В | |
| 3 ГОСТ30804.4.2-2013 |
Электростатические разряды: контактный разряд | 8 кВ | А |
| 3 ГОСТ30804.4.2-2013 |
Электростатические разряды: воздушный разряд | 15 кВ | А |
| 3 ГОСТР51317.4.6-99 |
Кондуктивные помехи в полосе частот от 0,15 до 80 МГц | 10 В | А |
| 5 ГОСТР50648-94 |
Магнитное поле промышленной частоты: длительное магнитное поле | 40 А/м | А |
| Магнитное поле промышленной частоты: кратковременное магнитное поле | 600 А/м | А | |
| 3 ГОСТ30804.4.3-2013 |
Радиочастотные электромагнитные поля в полосе частот от 80 до 1000 МГц | 10 В/м | А |
| 5 ГОСТ30336-95 |
Импульсное магнитное поле | 600 А/м | А |
| 4 ГОСТР50652-94 |
Затухающее колебательное магнитное поле | 30 А/м | А |
| 5 ГОСТР50652-94 |
100 А/м | В | |
Вся документация и сертификаты высылается отдельно по запросу.
