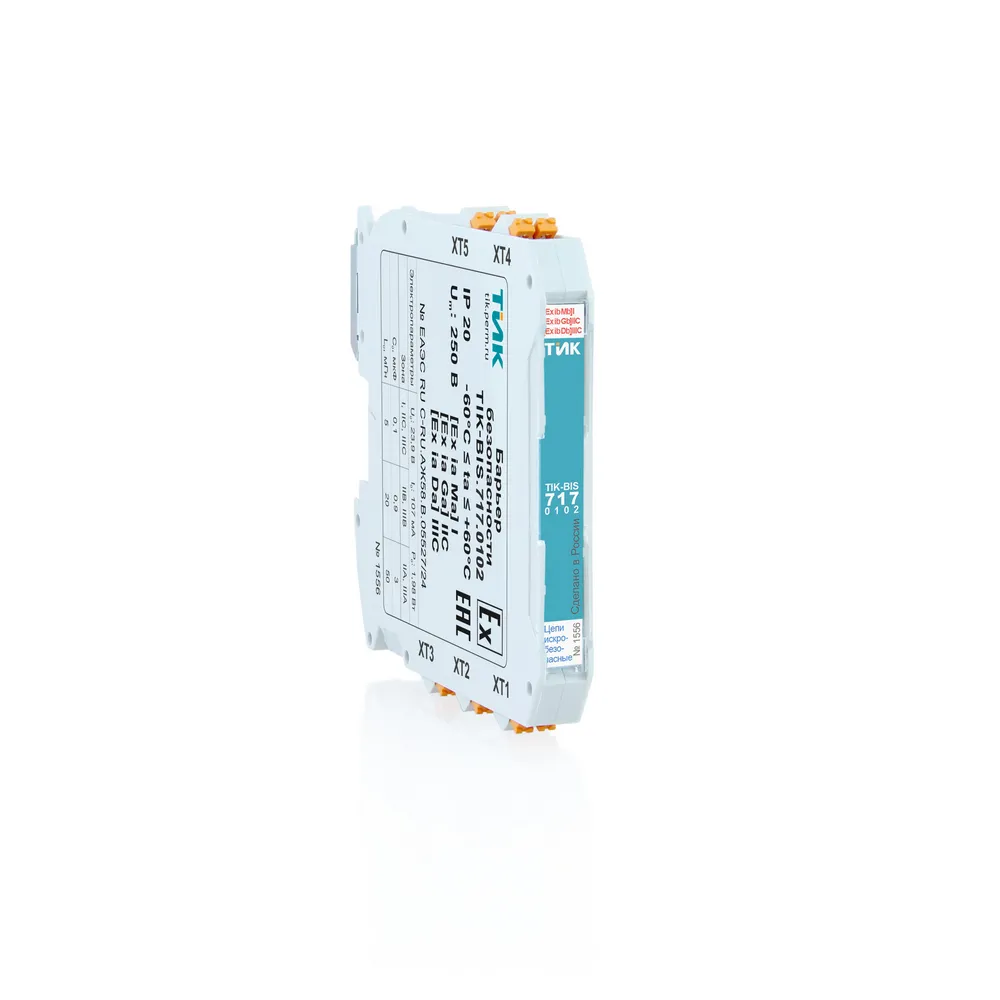

TIK-BIS.717.0102 барьер безопасности взрывозащищённый

Взрывозащищённый барьер безопасности TIK-BIS.717.0102 предназначен для организации взрывозащиты линии питания, интерфейса «токовая петля» и канала напряжения при подключении датчиков и других технических средств, размещённых во взрывоопасной зоне. Устройство используется в составе систем КИПиА и промышленной автоматизации для построения искробезопасных электрических цепей.

Завод-изготовитель несёт гарантию полного соответствия барьера TIK-BIS.717.0102 заявленным характеристикам, а также требованиям технических условий ТУ только при соблюдении конечным потребителем правил и условий эксплуатации, транспортирования, хранения и монтажа, установленных и указанных в руководстве по эксплуатации.

Взрывозащищённость обеспечивается за счёт ограничения электрической мощности в цепях связи с полевым оборудованием. Такое решение позволяет организовать безопасное взаимодействие с техническими средствами, установленными в зонах, где требуется применение искробезопасных цепей. Барьер TIK-BIS.717.0102 обеспечивает защиту линии питания, токовой петли и канала напряжения в рамках одного канала.

В конструкции предусмотрена долговременная защита искробезопасных цепей от короткого замыкания. При возникновении КЗ защитная функция сохраняется на протяжении всего времени неисправности, а после её устранения снимается автоматически. Это позволяет восстанавливать штатную работу цепи без ручного отключения защиты.

TIK-BIS.717.0102 выполнен в одноканальном исполнении и представляет собой пассивный барьер без гальванической развязки, оснащённый УЗИП. Для работы устройства требуется внешнее питание 24 В ±5%. Барьер используется для организации защищённых цепей питания и передачи сигналов между средствами КИПиА и техническим оборудованием, размещённым во взрывоопасной зоне.

Области применения взрывозащищённого барьера безопасности TIK-BIS.717.0102

• нефтяная и газовая промышленность — объекты добычи, подготовки, транспортировки и переработки нефти и газа;
• нефтеперерабатывающие и нефтехимические предприятия;
• химические производства с взрывоопасными технологическими зонами;
• компрессорные, насосные и газораспределительные станции;
• резервуарные парки, нефтебазы и терминалы хранения нефтепродуктов.
