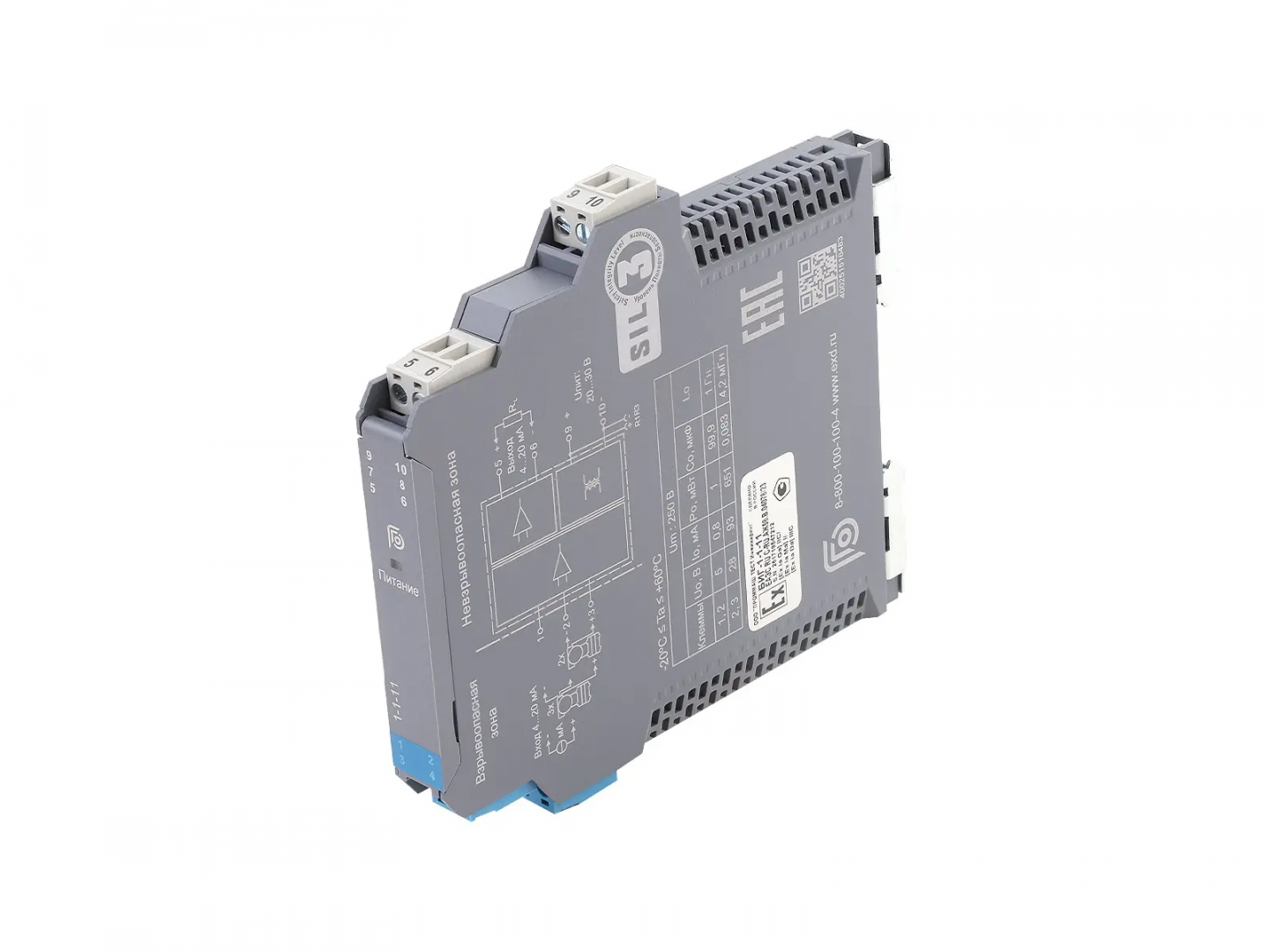

Серийно производимый барьер искробезопасности БИГ-1-1-11 предназначен для надёжной и безопасной передачи токового сигнала измерительной цепи из взрывоопасной зоны в безопасную зону с одновременным преобразованием его в сигнал тока или напряжения.
Устройство обеспечивает гальваническую развязку цепей, предотвращая передачу опасных энергий и гарантируя стабильную работу систем контроля и управления технологическими процессами. Дополнительно барьер БИГ-1-1-11 используется для питания измерительных преобразователей, установленных во взрывоопасной зоне, что делает его универсальным решением для промышленной автоматизации.
Взрывозащищённый барьер БИГ-1-1-11 разработан с учётом требований современных промышленных объектов, где особое значение имеют точность измерений, безопасность персонала и надёжность оборудования. Высокая точность преобразования на уровне ±0,1 % обеспечивает корректную передачу данных даже при работе с чувствительными измерительными приборами. Поддержка двусторонней передачи сигналов HART позволяет интегрировать устройство в интеллектуальные системы управления и проводить удалённую диагностику подключённых датчиков без потери качества сигнала.
Дополнительным преимуществом является покрытие электронных схем защитным лаком, которое повышает устойчивость к воздействию влаги, пыли и агрессивных сред. Это особенно важно для эксплуатации на объектах с тяжёлыми производственными условиями. Соответствие требованиям функциональной безопасности уровня SIL3 подтверждает возможность использования барьера в критически важных технологических системах, где необходим максимальный уровень надёжности и защиты.
Конструктивное исполнение барьера БИГ-1-1-11 ориентировано на удобство монтажа и обслуживания. Устройство устанавливается на стандартную DIN-рейку шириной 35 мм, что обеспечивает совместимость с большинством шкафов автоматизации. Компактный корпус позволяет выполнять плотный монтаж оборудования в распределительных шкафах, а простой монтаж и демонтаж существенно сокращают время установки и технического обслуживания. Наличие индикатора питания облегчает контроль состояния устройства и повышает удобство эксплуатации.

| Характеристики | Значения | |||||
|---|---|---|---|---|---|---|
| Межповерочный интервал (МПИ): | 2 года (для БИГ-1-1-11) 4 года (для БИГ-1-1-11/П) |
|||||
| Уровень полноты безопасности(SIL): | УПБ 3 (SIL 3) | |||||
| Температура эксплуатации, °С: | -20 … +60 | |||||
| Источник питания, В: | = 18..60 Защита от обратной полярности | |||||
| Входной сигнал, мА: | 4…20, HART | |||||
| Входное сопротивление, Ом: | ≤ 75 | |||||
| Напряжение разомкнутой цепи, В: | ≤ 26 | |||||
| Напряжение рабочее, В при 20 мА: | ≥ 16 | |||||
| Выходной сигнал, мА: | 4…20, HART | |||||
| Нагрузка RL , Ом: | ≤ 550 | |||||
| Монтаж на DIN-рейку, мм: | 35 | |||||
| Максимальное безопасное напряжение, В: | 250 | |||||
| Маркировка взрывозащиты | [Ex ia Ga] IIC [Ex ia Ga] IIB [Ex ia Ga] IIA [Ex ia Ma] I [Ex ia Da] IIIС |
|||||
| Параметры искробезопасности: | ||||||
| клеммы 1, 2 | клеммы 2, 3 | |||||
| II C: | II B: | II A: | II C: | II B: | II A: | |
| U0 , В: | 5 | 5 | 5 | 28 | 28 | 28 |
| I0, мА | 0,8 | 0,8 | 0,8 | 93 | 93 | 93 |
| P0, мВт | 1 | 1 | 1 | 651 | 651 | 651 |
| C0, мкФ | 99,9 | 999 | 999 | 0,083 | 0,65 | 2,15 |
| L0, мГн | 1000 | 1000 | 1000 | 4,2 | 12,6 | 33,6 |
| Параметры передачи: | ||||||
| Погрешность, %: | 0,1 | |||||
| Влияние температуры: | ≤30 х 10-6 /°C: | |||||
| Время отклика, мс: | ≤ 2 | |||||
| Мощность потребления, Вт: | ≤ 1,2 | |||||
| Гальваническая изоляция, В: | ||||||
| переменный ток между искробезопасными и неискробезопасными цепями |
≥ 3000 | |||||
| переменный ток между цепью питания и неискробезопасными цепями |
≥ 1500 | |||||
| Сопротивление изоляции (между вводом/выводом/питанием), МОм: | ≥ 100 | |||||
| Величина выходного сигнала в безопасном состоянии, мА: | <3,6 или > 21,5 | |||||
Вся документация и сертификаты высылается отдельно по запросу.
