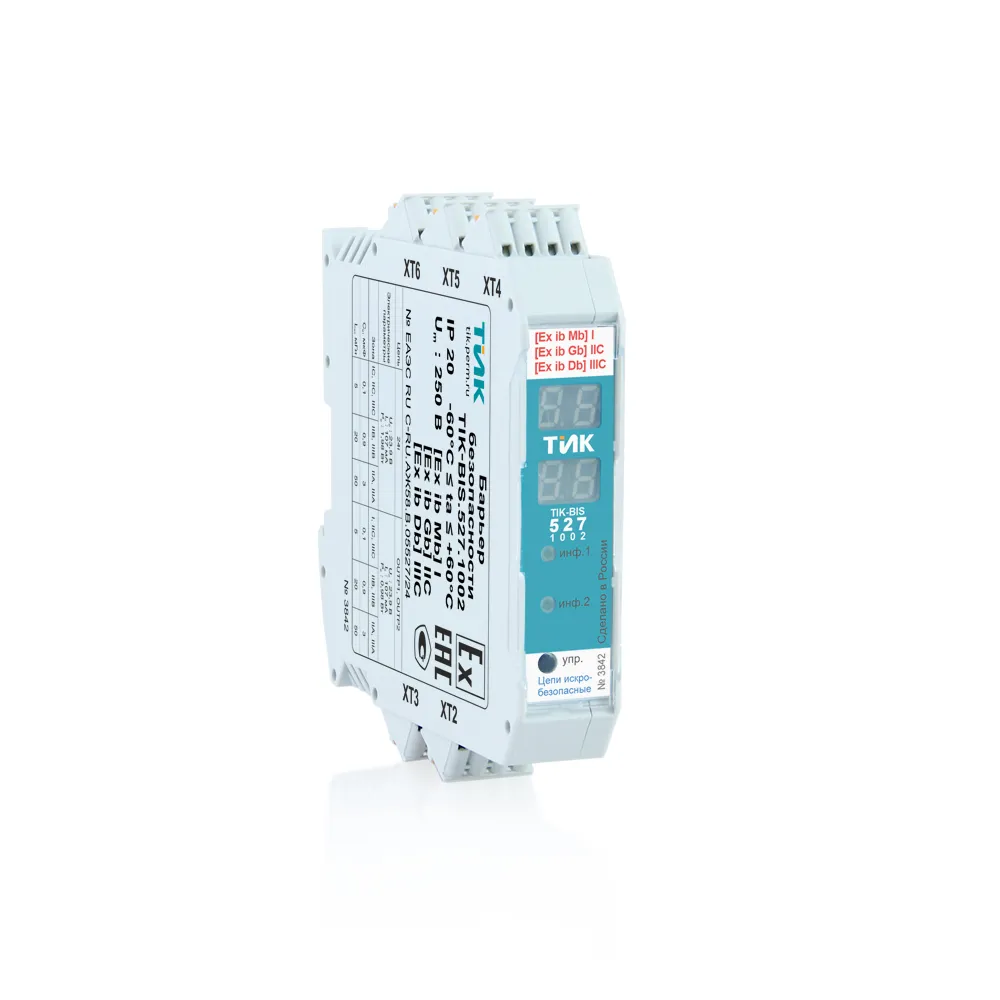

TIK-BIS.527.1102 барьер безопасности взрывозащищённый

Барьер безопасности TIK-BIS.527.1102 взрывозащищённый предназначен для организации взрывозащиты интерфейса «токовая петля» и линии питания при подключении датчиков и других технических средств, размещаемых во взрывоопасной зоне. Устройство также выполняет измерение тока и передаёт полученное значение по цифровому интерфейсу RS-485, что позволяет использовать его в составе систем КИПиА и промышленной автоматизации.

Завод-изготовитель несёт гарантию полного соответствия барьера TIK-BIS.527.1102 заявленным характеристикам, а также требованиям технических условий ТУ только при соблюдении конечным потребителем правил и условий эксплуатации, транспортирования, хранения и монтажа, установленных и указанных в руководстве по эксплуатации.

Взрывозащищённый барьер безопасности TIK-BIS.527.1102 имеет 2 канала и представляет собой активное устройство без гальванической развязки, оснащённое УЗИП. Для функционирования требуется внешнее питание напряжением 24 В ±5%. Искрозащищённая линия питания предназначена для безопасного подключения совместимого оборудования во взрывоопасной зоне.

В искробезопасных цепях предусмотрена долговременная защита от короткого замыкания. После устранения причины короткого замыкания защита снимается автоматически, благодаря чему не требуется её ручное восстановление. Для отображения информации барьер TIK-BIS.527.1102 оснащён двухразрядным семисегментным светодиодным индикатором.

Барьер обеспечивает прохождение сигнала HART (TWD), сохраняя возможность обмена данными с подключённым оборудованием. Погрешность преобразования составляет 0,3%, погрешность измерения тока — 0,5%. Предусмотрена возможность совместной работы с датчиками серии DVAXX1.X. Устройство сертифицировано как средство измерения.

Области применения взрывозащищённого барьера безопасности TIK-BIS.527.1102

• нефтяная и газовая промышленность — объекты добычи, подготовки, транспортировки и переработки нефти и газа;
• нефтеперерабатывающие и нефтехимические предприятия;
• химические производства со взрывоопасными технологическими зонами;
• компрессорные, насосные и газораспределительные станции;
• резервуарные парки, нефтебазы и терминалы хранения нефтепродуктов.
