Серийно производимый агрегат пусковой шахтный АПШ.М в исполнении «РК» представляет собой взрывобезопасное устройство, предназначенное для электропитания двух ручных горных сверл или иного аналогичного оборудования. Он также обеспечивает питание светильников местного освещения мощностью до 0,2 кВт и позволяет осуществлять дистанционное управление двигателями сверл по искробезопасным цепям. Модификация «РК» оснащена микроконтроллерной системой с выводом информации на дисплей, расположенный на лицевой панели, а также поддерживает передачу данных на поверхность по протоколу Modbus.

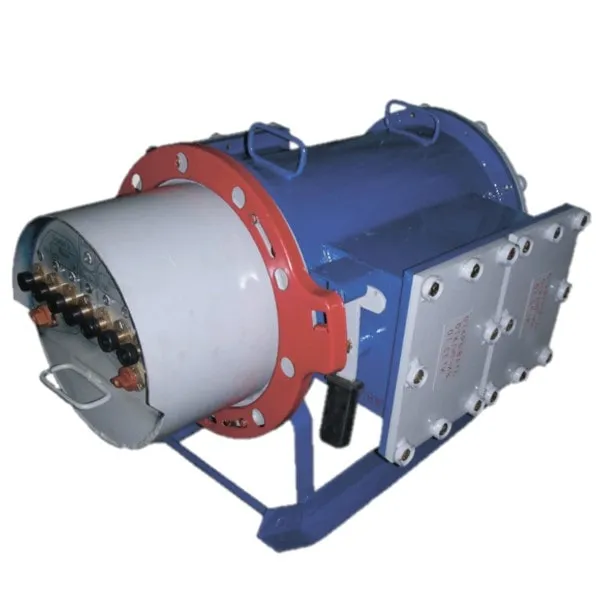

Конструктивно агрегаты АПШ.М выполнены в металлическом взрывонепроницаемом корпусе цилиндрической формы, изготовленном сварным методом. Слева размещено отделение выводов, а справа — вводное устройство, которое включает отсек разъединителя (рубильника или автоматического выключателя, в зависимости от модификации) и отсек вводов с клеммами и двумя кабельными вводами. Передняя крышка аппаратного отсека имеет механическую блокировку с разъединителем, осуществляемую посредством ручки и блокировочного винта.
Пускатели АПШ.М обеспечивают защиту персонала и электрооборудования от опасных токов утечки.
Оборудование имеет все необходимые сертификаты соответствия, действующие на территории Российской Федерации и государств-членов Евразийского экономического союза (ЕАЭС).
Для получения дополнительной информации или консультации по данному продукту, пожалуйста, обратитесь в нашу компанию. Специалисты НПП «ГазоАналит» готовы предложить индивидуальные решения и помочь с подбором оборудования, отвечающего вашим задачам.
| Наименование основных параметров и размеров | Норма | ||
|---|---|---|---|
| АПШ.М- 4.01.РК | АПШ.М- 5.01.РК | АПШ.М- 6.01.РК | |
| АПШ.М- 4.02.РК | АПШ.М- 5.02.РК | АПШ.М- 6.02.РК | |
| Маркировка взрывозащиты | РВ Ex d [ia Ma] I Mb | ||
| Номинальная потребляемая мощность, кВА | 4 | 5 | 6 |
| Номинальная частота, Гц | 50 | ||
| Номинальное напряжение, В: | |||
| - обмотки высокого напряжения | 660/380 (Y/A) | ||
| 1140/660 (Y/A) | |||
| - обмотки низкого напряжения | 133/230 (A/Y) | ||
| Допустимые отклонения напряжения питания от номинального значения, % | От минус 15 до 10 | ||
| Номинальный ток первичной цепи, А | 3,91/6,76 (Y/Δ) | 4,3/7,5 (Y/Δ) | 5,2/9,1 (Y/Δ) |
| 2,26/3,91 (Y/Δ) | 2,5/4,3 (Y/Δ) | 3/5,2 (Y/Δ) | |
| Номинальный ток вторичной цепи, А |
19/11 (Δ/Y) |
22/13 (Δ/Y) |
27/15 (Δ/Y) |
| Коэффициент полезного действия, % | 90 | ||
| Максимальная мощность нагрузки на один канал, кВт, не более | 1,6 | 2,2 | 2,7 |
| Уставки срабатывания максимальной токовой защиты (МТЗ), А | 5-60 | 5-65 | 5-70 |
| Уставки срабатывания технологической защиты от перегрузки (ТЗП), А | 3-9 | ||
| Погрешность уставок, %, не более | 10 | ||
| Уставки выдержки времени при превышении тока нагрузки в 1,2; 1,5; 2; 4; 6 раза, с | 320; 100; 55; 8,3; 4,6 | ||
| Сопротивление срабатывания при трехфазной утечке, кОм на фазу, не менее | 3,3/10 | ||
| Сопротивление срабатывания при однофазной утечке и емкости сети от 0 до 0,7 мкФ на фазу, кОм не более | 5,0/8,0 | ||
| Время защитного отключения агрегата при сопротивлении утечки 1 кОм и емкости контролируемой сети 0,7 мкФ на фазу, с | 0,1 | ||
| Габаритные размеры, мм, не более | 920x615x740 | ||
| Масса, кг, не более | 180 | 185 | 205 |
АПШ.М-Х1.Х2.РК Х4 Х5, где:
Пример записи: АПШ.М-4.01.РК УХЛ5 Т5 ТУ 28.99.39-125-50578968-2023.
Вся документация и сертификаты высылается отдельно по запросу.
