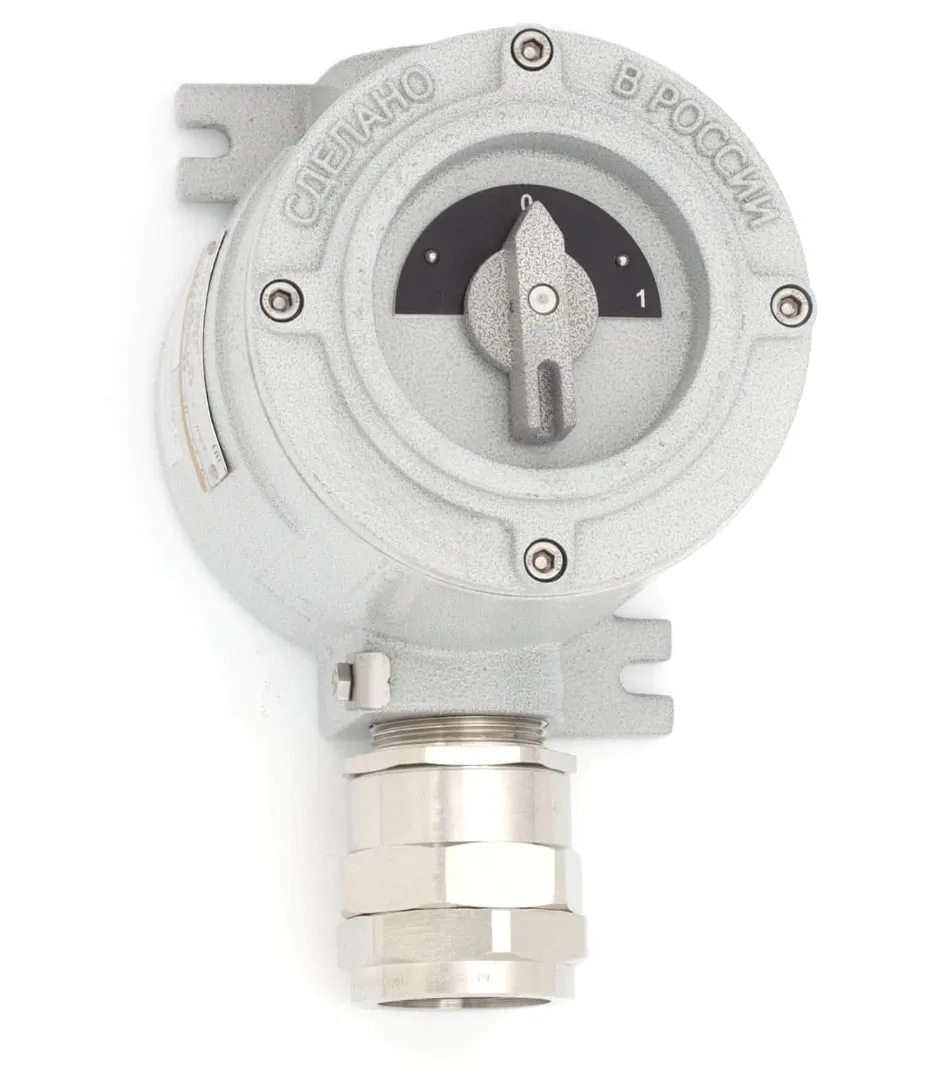

Взрывозащищённый Exd пакетный выключатель (переключатель) типа ППГ 63А и 80А (EFSCO) предназначен для коммутации электрических цепей в условиях повышенной опасности воспламенения газов и пыли.
Изделие применяется в составе стационарных установок, на морских и мобильных платформах, обеспечивая надёжное включение и отключение оборудования при токах до 80 А и напряжении до 690 В переменного или 48 В постоянного тока. Конструкция допускает исполнение с одним или двумя полюсами.
Основой конструкции служит прочная взрывонепроницаемая Ex d оболочка, препятствующая распространению взрыва во внешнюю среду. Внутренние элементы изготовлены с увеличенными путями утечек и воздушными зазорами между токоведущими частями. Изоляционные материалы отличаются устойчивостью к старению, повышенной температуре и воздействию химических веществ. Утопленная ручка с ограничителями предотвращает случайное включение при внешних ударах или при образовании наледи.
Взрывозащищённый переключатель типа ППГ 63А, 80А обладает рядом эксплуатационных преимуществ. Эргономичный промышленный дизайн обеспечивает удобство работы даже в толстых перчатках. Механизм фиксации положений исключает ложные срабатывания. Корпус устойчив к воздействию сероводорода и соответствует требованиям ТР ТС 012/2011. Все изделия комплектуются табличками из нержавеющей стали, сохраняющими маркировку при длительной эксплуатации.
Взрывозащищённый Exd пакетный выключатель (переключатели) типа ППГ применяется во взрывоопасных зонах категорий II (газы IIA, IIB, IIC — зоны 1 и 2) и III (пыли IIIA, IIIB, IIIC — зоны 21 и 22), а также в безопасных помещениях и на объектах, поднадзорных Российскому морскому регистру судоходства. Оборудование соответствует требованиям ГОСТ 30852, МЭК 60079 и обеспечивает надёжную работу в составе современных промышленных систем электроснабжения.
| Характеристики | Значения |
|---|---|
|
Маркировка взрывозащиты |
1Ex db IIC T6 Gb Ex tb IIIC T85°С Db |
| Маркировка рудничного оборудования | РН1/РН2 |
| Степень защиты |
IP66 IK10 |
| Установка |
Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; Подземные выработки, неопасные по газу (метану) и угольной пыли; Объекты, поднадзорные РМРС |
| Температура окружающей среды, °С | -60...+60 |
| Максимальное напряжение, В | ~690/ ⎓48 |
| Номинальный ток, А | 63, 80 |
| Резьба на присоединительных отверстиях: | метрическая M50x1,5 ГОСТ 24705-2004 |
| Покрытие | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 (по требованию RAL FIRE) |
| Материал корпуса | Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к соляному туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к соляным и кислым рудничным водам, фрикционно искробезопасный |
| Класс защиты от поражения электрическим током | I |
| Масса, кг | 4 |
| Климатическое исполнение | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5) |
| Тип | Ток, А | Напряжение, В | Описание |
|---|---|---|---|
| ППГ-2И63-690AC | 63 | ~690 | Переключатель двухпозиционный с нулевым положением, (0-1) |
| ППГ-2И80-690AC | 80 | ||
| ППГ-2И63-48DC | 63 | ⎓ 48 | |
| ППГ-2И80-48DC | 80 | ||
| ППГ-3И63-690AC | 63 | ~690 | Переключатель двухпозиционный, (0-1) |
| ППГ-3И80-690AC | 80 | ||
| ППГ-3И63-48DC | 63 | ⎓ 48 | |
| ППГ-3И80-48DC | 80 | ||
| ППГ-4И80-690АС | 80 | ~690 | Переключатель двухпозиционный с нулевым положением, (0-1) |
| ППГ-1С63-690AC | 63 | ~690 | Переключатель трехпозиционный с нулевым положением, (0-1-2) |
| ППГ-1С80-690AC | 80 | ||
| ППГ-1С63-48DC | 63 | ⎓ 48 | |
| ППГ-1С80-48DC | 80 | ||
| ППГ-1З63-690AC | 63 | ~690 | Переключатель двухпозиционный без нулевого положения, (1-2) |
| ППГ-1З80-690AC | 80 | ||
| ППГ-1З63-48DC | 63 | ⎓ 48 | |
| ППГ-1З80-48DC | 80 |
|
Предшествующее международное наименование OOO «ЗАВОД ГОРЭЛТЕХ» ТУ 3400-005-72453807-07 |
Наименование Таможенного Союза OOO «ЗАВОД ГОРЭЛТЕХ» ТУ 3400-005-72453807-07 |
|---|---|
| EFSCO-62-ТУ 3400-005-72453807-07 | ППГ-2И63-690AC-ТУ 3400-005-72453807-07 |
| EFSCO-63- ТУ 3400-005-72453807-07 | ППГ-3И63-690AC-ТУ 3400-005-72453807-07 |
| EFSCO-642- ТУ 3400-005-72453807-07 | ППГ-1С63-690AC-ТУ 3400-005-72453807-07 |
| EFSCO-66- ТУ 3400-005-72453807-07 | ППГ-1З63-690AC-ТУ 3400-005-72453807-07 |
ППГ - 1X 2X - 3X - 4X / 5X – ТУ 27.12.31-037-72453807-2017, где
Пример заказа: ППГ-1С80-690AC -КОВ5-ТУ 27.12.31-037-72453807-2017.
Вся документация и сертификаты высылается отдельно по запросу.
