Серийно производимый комплект термометров (термометров) сопротивления КТСП/КТСМ-0196, 0196Б, -05, -05Б применяется для определения температуры и разности температур воды в трубопроводах систем отопления.
В состав комплекта входят 2 термометра сопротивления общего назначения, не имеющие соединительных головок.
Конструктивно ТС состоят из ЧЭ, защитной арматуры и кабельного вывода с проводниками для подключения к вторичному устройству.
Защитная арматура выполнена из нержавеющей стали 12Х18Н10Т, оснащена приваренным штуцером.
Температурный диапазон измерений варьируется от 0 до +150 ºC и от 0 до +180 ºC.
Длина монтажной части составляет от 80 до 500 мм.
Установка ТС осуществляется с помощью передвижного штуцера.
Гарантийный срок эксплуатации – 18 месяцев.

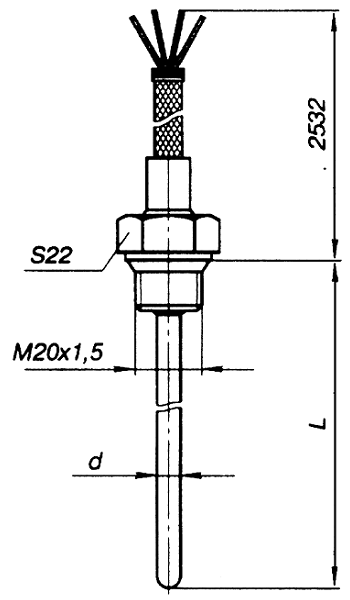

КТСП-0196, КТСП-0196-05, КТСМ-0196 (d=6 мм)
КТСП-0196Б, КТСП-0196-05Б, КТСМ-0196Б (d=8мм)
| Длина монтажной части L, мм | Масса, кг, не более | |
|
КТСП-0196, КТСП-0196-05, КТСМ-0196Б, d=6 мм |
КТСП-0196Б, КТСП-0196-05Б, КТСМ-0196Б, d=8 мм |
|
| 80 | 0,272 (0,476) | 0,288 (0,490) |
| 100 | 0,274 (0,518) | 0,294 (0,538) |
| 120 | 0,278 (0,602) | 0,300 (0,624) |
| 160 | 0,280 (0,624) | 0,312 (0,658) |
| 200 | 0,320 (0,674) | 0,326 (0,714) |
| 250 | 0,326 (0,740) | 0,342 (0,808) |
| 320 | 0,350 (0,810) | 0,358 (0,876) |
| 500 | 0,366 (0,876) | 0,372 (0,978) |
| Характеристики | Значения |
| Тип датчика |
КТСП (комплект платиновых термопреобразователей сопротивления); |
| Измеряемая среда |
жидкость (вода в системах отопления жилищно-коммунального хозяйства) |
| Условное давление измеряемой среды, Ру, МПа | 0,4 |
| Исполнение КТСП/КТСМ-0196, 0196Б, -05, -05Б | 00; Б; 05; 05Б |
| Длина монтажной части, (L), мм | 80; 100; 120; 160; 200; 250; 320; 400; 500 |
| Класс допуска комплекта термопреобразователей сопротивления | 1; 2 |
| Количество чувствительных элементов | 1 |
| Класс допуска чувствительного элемента ЧЭ | А; B; С |
| (НСХ) Номинальная статическая характеристика чувствительного элемента | Pt100 (напыленные ЧЭ); 100П; 100M |
| Схема соединения проводников с ЧЭ | 4 (четырехпроводная) |
| Диапазон измерения температуры | 0 … 180 ºC (КТСП); 0 … 150 ºC (КТСМ) |
| Время термической реакции (показатель тепловой инерции), с, не более | 20 |
| Условное давление измеряемой среды, Ру, МПа | 6,3 |
| Диаметр арматуры, мм | 6; 8 |
| Материал корпуса | Без корпуса |
| Фиксация крышки корпуса | Без корпуса |
| Тип присоединения к процессу | Приваренный штуцер М20х1,5 |
| Материал арматуры/оболочки кабеля | 12Х18Н10Т; 08Х13 |
| Степень защищенности от проникновения пыли и влаги, IP | IP54 |
| Вид взрывозащиты | Взрывозащищенное исполнение отсутствует |
Также возможно изготовление комплектов термометров сопротивления КТСП/КТСМ-0196, 0196Б, -05, -05Б бескорпусных по отдельному заказу с другими длинами, находящимися в интервале длин монтажной части, указанных в таблице технических характеристик, а также трехпроводной схемой соединения, с номинальной статической характеристикой Pt500, Pt1000.
| Трехпроводная схема "3" | Четырехпроводная схема "4" |
|
|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| КТСМ-0196Б | 200 мм | 2 (В) | 100М | В | Схема 4 | С4 | W100=1,3910 | ТУ 4211-050-00226253-2005 | 2 шт |
