Производимые серийно термопреобразователи сопротивления платиновые ТСП 9203 и медные ТСМ 9203 применяются для контроля значений температуры жидких, газообразных веществ, поверхностей твёрдых тел и атмосферного воздуха грузовых изотермических вагонов.
Термометры ТСП 9203, ТСМ 9203 выпускаются во множестве конструктивных исполнениях, различающихся измерительным диапазоном, типом контролируемой среды, длиной и диаметром погружаемой части и т.д.
Диапазон измеряемых температур:
Защитная оболочка чувствительной погружной части термометров обоих типов изготовлена из механически прочной и коррозионностойкой стали 12Х18Н10Т.
Крепление преобразователя в месте измерений может осуществляться с помощью резьбового или фланцевого соединения. Также термометр может устанавливаться в специальное гнездо с закреплением фиксирующими элементами.
В комплектацию входит маслобензостойкий кабель, выдерживающий эксплуатацию при температуре до +220°С.
Наконечник для фиксации измерительной части диаметром от 3-х до 6 мм для термометров с цилиндрической рабочей частью поставляется отдельно.
Преобразователи внесены в Госреестр средств измерений РФ под № 50071-12. Допущены к применению в Республике Беларусь, Республике Казахстан.
ТСX 9203 - X1 ТУ 4211-093-02566540-2011, где
Пример записи при заказе: «ТСП 9203-01 ТУ 4211-093-02566540-2011».
| Наименование характеристики | ТСП 9203 | ТСМ 9203 |
|---|---|---|
| Номинальная статическая характеристика (НСХ) | 50П; 100П | 50М; 100М |
| Диапазон измеряемых температур, °C | -50…+300 °C | -50…+180 °C |
| Класс допуска | А, В | В, С |
| Номинальное значение α; (W100) |
0,00391 °C-1 (1,3910) |
0,00428 °C-1 (1,4280) |
| Диапазон условных давлений | 0,4 МПа - для Ø6; 0,1 МПа - для Ø8 | |
| Время термической реакции | 8 с - для Ø6; 30 с - для Ø8 | |
| Устойчивость к вибрации | N3 | |
| Вид климатического исполнения | У2, Т2 | |
| Степень защиты от пыли и воды | IP55 | |
| Материал защитной арматуры | 12Х18Н10Т | |
| Способ крепления | неподвижный штуцер, фланец, спец. гнездо. | |
| Масса (зависит от исполнения) | 0,11…4,00 кг | |
| Средняя наработка до отказа | 70 000 ч | 100 000 ч |
| Класс допуска | НСХ |
Диапазон измеряемых температур, °С |
Размеры, мм | Масса, кг | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| А | В | |||||||||

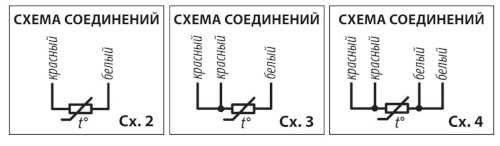

| Схема | l | L | d | |||||||
| 3 | 4 | 2 | 3 | 4 | ||||||
| КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ | ||||||||||
| Рисунок 1 (жидкие и газообразные среды) | ||||||||||
| -09 | -48 | -00 | -64 | -56 | 50П | -50…+150 | 80 | 656 | 8 | 0,12 |
| -10 | -49 | -01 | -65 | -57 | 100 | 676 | 0,13 | |||
| -11 | -50 | -02 | -66 | -58 | 120 | 696 | 0,14 | |||
| -12 | -51 | -03 | -67 | -59 | 160 | 736 | 0,15 | |||
| -13 | -52 | -04 | -68 | -60 | 200 | 776 | 0,16 | |||
| -14 | -53 | -05 | -69 | -61 | 250 | 826 | 0,18 | |||
| -15 | -54 | -06 | -70 | -62 | 320 | 896 | 0,22 | |||
| -16 | -55 | -07 | -71 | -63 | 500 | 1076 | 0,31 | |||
| -27 | -72 | -18 | -88 | -80 | 100П | 80 | 656 | 0,12 | ||
| -28 | -73 | -19 | -89 | -81 | 100 | 676 | 0,13 | |||
| -29 | -74 | -20 | -90 | -82 | 120 | 696 | 0,14 | |||
| -30 | -75 | -21 | -91 | -83 | 160 | 736 | 0,15 | |||
| -31 | -76 | -22 | -92 | -84 | 200 | 776 | 0,16 | |||
| -32 | -77 | -23 | -93 | -85 | 250 | 826 | 0,18 | |||
| -33 | -78 | -24 | -94 | -86 | 320 | 896 | 0,2 | |||
| -34 | -79 | -25 | -95 | -87 | 500 | 1076 | 0,31 | |||
| -17 | -96 | -08 | -98 | -97 | 50П | -50…+250 | 100 | 676 | 6 | 0,11 |
| -35 | -99 | -26 | -101 | -100 | 100П | 100 | 676 | 0,11 | ||
| Рисунок 2 (твердые тела) | ||||||||||
| - | - | -46 | - | - | 50П | 0…+300 | 60 | 820 | 6 | 0,12 |
| - | - | -47 | - | - | 100П | |||||
| Рисунок 3 (воздух грузовых изотермических вагонов) | ||||||||||
| - | -36 | - | - | -41 | 100П | -50…+150 | 80 | 530 | 6 | 0,15 |
| - | -37 | - | - | -42 | 3080 | 0,60 | ||||
| - | -38 | - | - | -43 | 4580 | 0,80 | ||||
| - | -39 | - | - | -44 | 16080 | 3,00 | ||||
| - | -40 | - | - | -45 | 20080 | 4,00 | ||||
| Класс допуска | НСХ |
Диапазон измеряемых температур, °С |
Размеры, мм | Масса, кг | |||||
|---|---|---|---|---|---|---|---|---|---|
| А | В | ||||||||
| Схема | l | L | d | ||||||
| 3 | 4 | 3 | 4 | ||||||
| КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ | |||||||||
| Рисунок 1 (жидкие и газообразные среды) | |||||||||
| -00 | -37 | -09 | -45 | 50М | 50М | 80 | 656 | 8 | 0,12 |
| -01 | -38 | -10 | -46 | 100 | 676 | 0,13 | |||
| -03 | -39 | -12 | -47 | 120 | 696 | 0,14 | |||
| -04 | -40 | -13 | -48 | 160 | 736 | 0,15 | |||
| -05 | -41 | -14 | -49 | 200 | 776 | 0,16 | |||
| -06 | -42 | -15 | -50 | 250 | 826 | 0,18 | |||
| -07 | -43 | -16 | -51 | 320 | 896 | 0,22 | |||
| -08 | -44 | -17 | -52 | 500 | 1076 | 0,31 | |||
| -18 | -53 | -27 | -61 | 100М | 100М | 80 | 656 | 0,12 | |
| -19 | -54 | -28 | -62 | 100 | 676 | 0,13 | |||
| -21 | -55 | -30 | -63 | 120 | 696 | 0,14 | |||
| -22 | -56 | -31 | -64 | 160 | 736 | 0,15 | |||
| -23 | -57 | -32 | -65 | 200 | 776 | 0,16 | |||
| -24 | -58 | -33 | -66 | 250 | 826 | 0,18 | |||
| -25 | -59 | -34 | -67 | 320 | 896 | 0,22 | |||
| -26 | -60 | -35 | -68 | 500 | 1076 | 0,31 | |||
| -77 | -69 | -92 | -84 | 50М | 50М | 80 | 656 | 6 | 0,11 |
| -02 | -70 | -11 | -85 | 100 | 676 | 0,11 | |||
| -78 | -71 | -93 | -86 | 120 | 696 | 0,12 | |||
| -79 | -72 | -94 | -87 | 160 | 736 | 0,13 | |||
| -80 | -73 | -95 | -88 | 200 | 776 | 0,15 | |||
| -81 | -74 | -96 | -89 | 250 | 826 | 0,17 | |||
| -82 | -75 | -97 | -90 | 320 | 896 | 0,20 | |||
| -83 | -76 | -98 | -91 | 500 | 1076 | 0,26 | |||
| -107 | -99 | -122 | -114 | 100М | 100М | 80 | 656 | 0,11 | |
| -20 | -100 | -29 | -115 | 100 | 676 | 0,11 | |||
| -108 | -101 | -123 | -116 | 120 | 696 | 0,12 | |||
| -109 | -102 | -124 | -117 | 160 | 736 | 0,13 | |||
| -110 | -103 | -125 | -118 | 200 | 776 | 0,15 | |||
| -117 | -104 | -126 | -119 | 250 | 826 | 0,17 | |||
| -112 | -105 | -127 | -120 | 320 | 896 | 0,20 | |||
| -113 | -106 | -128 | -121 | 500 | 1076 | 0,26 | |||
| Рисунок 4 (жидкие и газообразные среды) | |||||||||
| - | -36 | - | - | 50М | -50...+150 | 250 | - | 8 | 0,25 |
Вся документация и сертификаты высылается отдельно по запросу.
