Серийно производимые преобразователи термоэлектрические ТХА-1, ТХК-1 применяются для получения показаний температуры твёрдых тел, газовых смесей и жидкостей, не оказывающих химически агрессивного воздействия на защитную арматуру.
В состав термопреобразователя входит чувствительный элемент в защитном корпусе и клеммная головка.
Чувствительным элементом модификации ТХА-1 является термопара хромель-алюмель, а в модификации ТХК-1 - термопара хромель-копель. Термопары обеих модификаций выполнены из сплавов на основе никеля. Защитный корпус изготовлен из нержавеющей стали 12Х18Н10Т, клеммная головка - из прессматериала АГ, пластмассы или металла.
Пробразователи в базовом исполнении производятся с пластмассовой (полиамид) головкой. Изготовление датчика температуры с металлической головкой осуществляется под заказ.
ТХА-1, ТХК-1 выпускаются в нескольких видах исполнений. Виды исполнений отличаются между собой способом крепления (штуцер М20x1.5, штуцер М27x2, штуцер с конической резьбой, установка в гнездо).
Достоинства ТХА-1: широкий диапазон измерения, стабильность, воспроизводимость.
Достоинства ТХК-1: высокая чувствительность, жаропрочность, малая инерционность.
Температурный датчик не подлежит восстановлению, неремонтируем. Преобразователи зарегистрированы в Госреестре СИ РФ под №15421-06.
Межповерочный интервал - 3 года. Поставляются с первичной поверкой.
Средний срок службы - 12 лет.
Гарантийный срок эксплуатации - 18 месяцев.
| Тип и вид исполнения | Материал | Степень защиты от пыли и влаги | Диапазон измеряемых температур °С | Показатель тепловой инерции, сек | Условное давление, МПА | |
| Защитная арматура | Головка | |||||
| ТХА-1-1 | 12Х18Н10Т |
полиамид, металл |
IP65 | -40...800 |
40 (для И) 10 (для Н) |
6,3 |
| ТХК-1-1 | -40...600 | |||||
| ТХА-1-2 | 12Х18Н10Т |
полиамид, металл |
IP65 | -40...800 |
40 (для И) 10 (для Н) |
6,3 |
| ТХК-1-2 | -40...600 | |||||
| ТХА-1-3 | 12Х18Н10Т |
полиамид, металл |
IP65 | -40...800 |
20 (для И) 8 (для Н) |
6,3 |
| ТХК-1-3 | -40...600 | |||||
| ТХА-1-4 | 12Х18Н10Т |
полиамид, металл |
IP65 | -40...600 |
20 (для И) 8 (для Н) |
6,3 |
| ТХК-1-4 | -40...600 | |||||
По устойчивости к воздействию температуры и влажности окружающей среды термопары соответствуют группе исполнения С2 по ГОСТ Р 52931 — -40…+70 °С. По устойчивости к механическим воздействиям термометры соответствуют группе N3 по ГОСТ Р 52931. Климатическое исполнение — У3, ТВ. Возможно изготовление ТП в климатическом исполнении УХЛ2 для работы при температурах от -60 до +70 °С. Термопары, имеющие тропическое исполнение имеют в обозначении дополнительно ТВ (например, ТХА-1-3 ТВ).
Номинальные статические характеристики (НСХ), их обозначения, материал термоэлектродов согласно ГОСТ 6616-94 приведены ниже:
| Тип термопары | НСХ | Материал термоэлектродов | |
| положительный | отрицательный | ||
| ТХА | XA(K) | хромель | алюмель |
| ТХК | XK(L) | хромель | копель |
Положительный термоэлектрод маркируется красным цветом.
Термопары выпускаются по классу допуска 1 или 2 согласно ГОСТ 6616-94.
Ниже приведены значения допусков по температуре для соответствующих классов термопар типа ТХА и ТХК (ГОСТ 6616-94):
| Тип термопары | Класс | Диапазон температур, °С |
Предел допускаемого отклонения от НСХ, °С |
| ТХА | 1 | от -40 до 375 | 1,5 |
| свыше 375 до 1000 | 0,004•|t| | ||
| 2 | от -40 до 333 | 2,5 | |
| свыше 333 до 1200 | 0,0075•|t| | ||
| ТХК | 2 | от -40 до 300 | 2,5 |
| свыше 300 до 800 | 0,0075•|t| |
где |t| – абсолютное значение температуры, °С

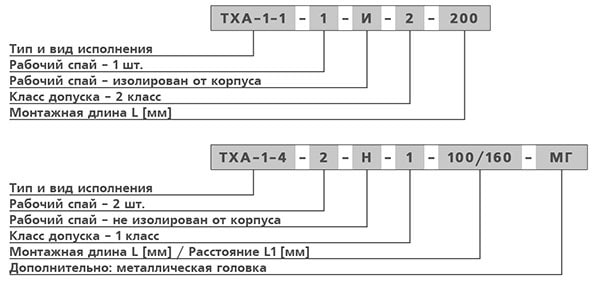

| Тип и вид исполнения | Рабочий спай | Класс допуска | Монтажная длина L, мм | |
| Количество | Изоляция | |||
| ТХА-1-1 | 1, 2 | И, Н | 1, 2 | 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
| ТХК-1-1 | 2 | |||
| ТХА-1-2 | 1, 2 | И, Н | 1, 2 | 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
| ТХК-1-2 | 2 | |||
| ТХА-1-3 | 1, 2 | И, Н | 1, 2 | 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000 |
| ТХК-1-3 | 2 | |||
| ТХА-1-4 | 1, 2 | И, Н | 1, 2 |
20, 40, 80, 100, 160, 200, 250, 320, 400, 500, 630, 800 L1, мм: 80, 100, 120, 160, 170, 200, 320 |
| ТХК-1-4 | 2 | |||
