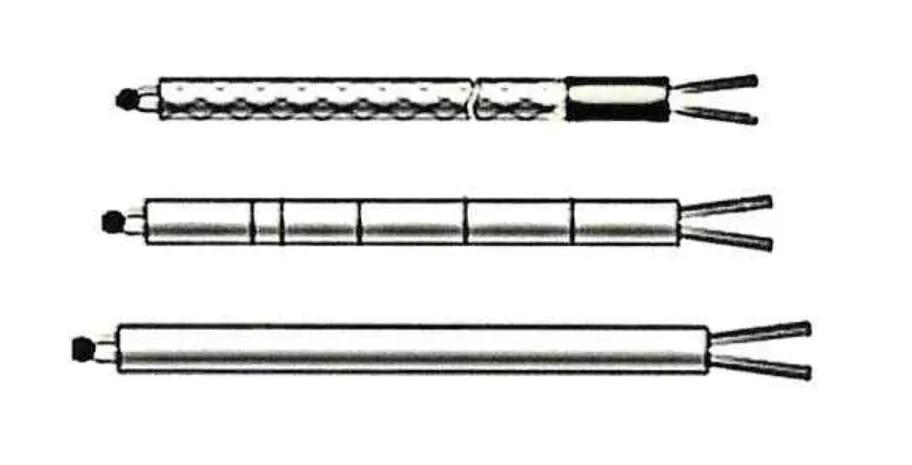

Серийно производимый термоэлектрический преобразователь ТП-0188 (термопара) представляет собой высокоточный прибор, предназначенный для измерения температуры различных объектов: поверхностей, воздуха и инертных газов.
После успешного прохождения госприёмочных испытаний, ТП-0188 был включён в Государственный реестр средств измерений и получил разрешение на применение от Ростехнадзора, что подтверждает его высокое качество и точность.
Для получения дополнительной информации или консультаций обращайтесь в компанию НПП «ГазоАналит». Мы поможем подобрать оборудование, которое соответствует Вашим требованиям и стандартам.
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 |
| ТП-0188 | /1 | ХА (K) | -40 ... +1000 | 4000 | кл.2 | 1 | Н | 0,5 | ГП | ТУ | ||||||||||
| ТП-0188 | /2-1 | ПП (S) | 0 ... +1300 | 320 | 4 | кл.2 | 1 | Н | 0,5/0,5 | ГП | ТУ | |||||||||
| ТП-0188 | /2-2 | ПР (В) | 600 ... +1700 | 500 | 6 | кл.2 | 1 | Н | 0,5/0,5 | ГП | ТУ |
1. Модификация преобразователей термоэлектрических (ТП).
2. Вид исполнения с кодом при заказе:
- «-» - общепромышленное;
- «НЗ» - нестандартный заказ (изготавливается по эскизам или образцам заказчиков).
3. Номер конструктивного исполнения.
4. Не используется.
4.1 Не используется.
5. Номинальная статическая характеристика (НСХ).
6. Диапазон измеряемых температур, °С.
7. Длина монтажной части L, мм.
8. Диаметр керамики (кроме /1) D, мм.
9. Класс допуска.
10. Количество рабочих спаев (1 или 2).
11. Тип спая: Неизолированный (Н).
12. Не используется.
13. Не используется.
14. Не используется.
15. Не используется.
16. Не используется.
17. Диаметры термоэлектродов:
| Номинальная статическая характеристика (НСХ) | Диаметр термоэлектродов, мм |
|---|---|
| ХА(K) | 0,3 мм; 0,5 мм (допускаетя 0,7 мм); 1,0 мм |
| ХК(L) | 0,5 мм (допускаетя 0,7 мм); 1,0 мм |
| ПП(S) | 0,5/0,5 мм |
| ПП(R) | 0,5/0,5 мм |
| ПР(B) | 0,5/0,5 мм |
18. Не используется.
19. Первичная поверка (индекс заказа — ГП)
20. Обозначение технических условий (ТУ 4211-013-13282997-2010)
21. Номер листа согласования («» базовое значение, без листа согласования)

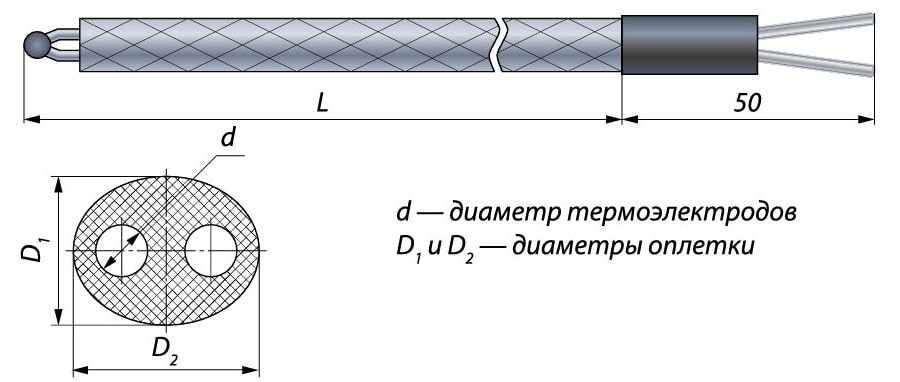

Термоэлектрический преобразователь ТП-0188/1
| НСХ | Диаметр термоэлектродов d, мм | Диапазон измеряемых температур, °С | Класс допуска | Количество рабочих спаев | Материал защитной оболочки |
| ХА (К) | 0,3 | от -40 до +850 | 2 | 1 | кремнеземнистая нить |
| ХА (К) | 0,5; 1,0 | от -40 до +1000 | |||
| ХК (L) | 0,5; 1,0 | от -40 до +750 | |||
| Длина монтажной части L, мм | 1000; 1250; 1600; 2000; 2500; 3150; до 20 метров | ||||
| Показатель тепловой инерции, с: | |||||
| - для диаметра термоэлектродов d=0,5 мм | 8 | ||||
| - для диаметра термоэлектродов d=1 мм | 10 | ||||
| Пылевлагозащита | IP20 | ||||

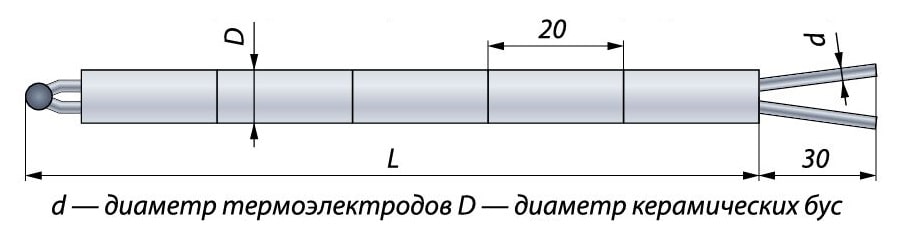

Термоэлектрический преобразователь ТП-0188/2-1
| НСХ | Диаметр термоэлектродов d, мм | Диапазон измеряемых температур, °С | Класс допуска | Количество рабочих спаев | Материал защитной оболочки |
| ПП (S) | 0,5/0,5 | от 0 до +1300 | 2 | 1 | керамические бусы |
| ПП (R) | |||||
| ПР (В) | от +600 до +1600 | ||||
| Длина монтажной части L, мм | 320; 400; 500; 630; 800; 1000; 1250; 1600; 2000; 2500; 3150 | ||||
| Диаметр керамической части D, мм | 4; 6 | ||||
| Показатель тепловой инерции, с: | |||||
| - для диаметра термоэлектродов d=0,35 мм | 5 | ||||
| - для диаметра термоэлектродов d=0,5 мм | 8 | ||||
| Пылевлагозащита | IP20 | ||||

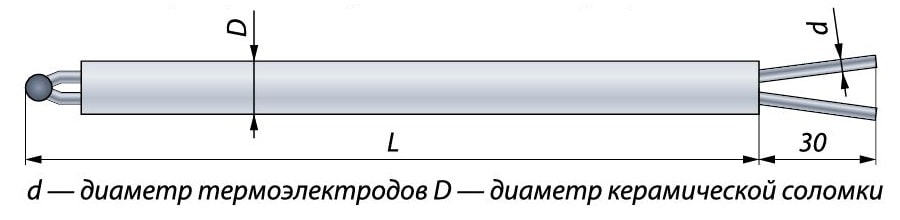

Термоэлектрический преобразователь ТП-0188/2-2
| НСХ | Диаметр термоэлектродов d, мм | Диапазон измеряемых температур, °С | Класс допуска | Количество рабочих спаев | Материал защитной оболочки |
| ПП (S) | 0,5/0,5 | от 0 до +1300 | 2 | 1 | керамическая соломка |
| ПП (R) | |||||
| ПР (В) | от +600 до +1700 | ||||
| Длина монтажной части L, мм | 320; 400; 500; 630; 800 | ||||
| Диаметр керамической части D, мм | 4; 6 | ||||
| Показатель тепловой инерции, с: | |||||
| - для диаметра термоэлектродов d=0,35 мм | 5 | ||||
| - для диаметра термоэлектродов d=0,5 мм | 8 | ||||
| Пылевлагозащита | IP20 | ||||
