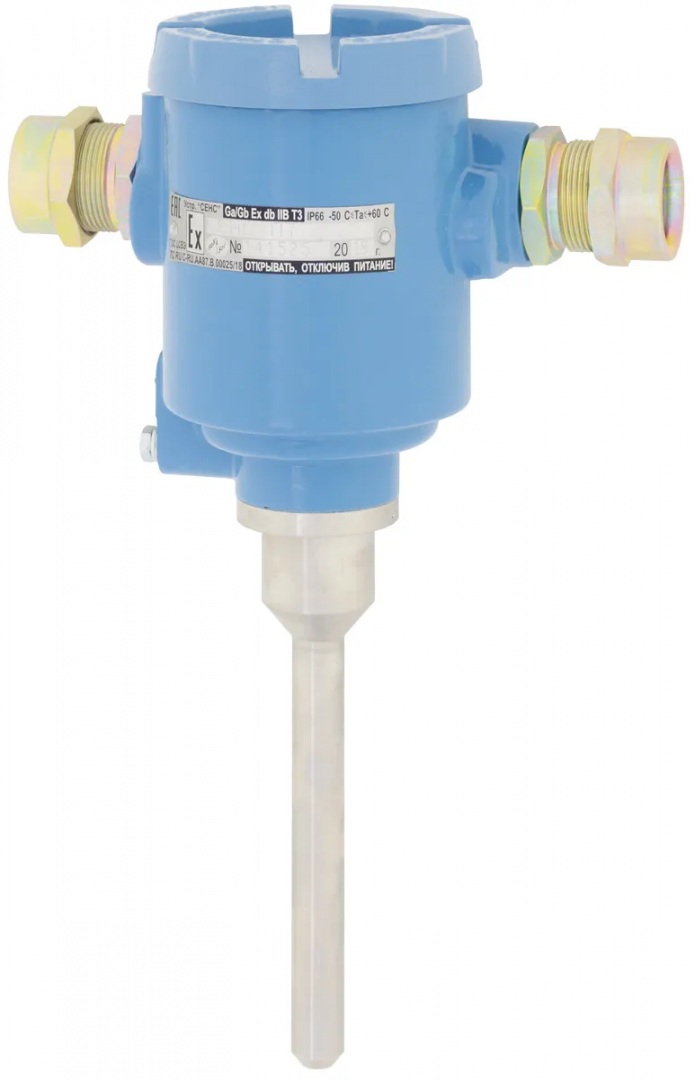

Взрывозащищённый преобразователь температуры СЕНС ПТ(-Modbus) — современное измерительное устройство, предназначенное для точного контроля и передачи данных о температуре в системах промышленной автоматизации.
Благодаря взрывозащищённому исполнению и поддержке цифрового интерфейса Modbus, преобразователь успешно интегрируется в телеметрические комплексы и автоматизированные системы управления на опасных производственных объектах.
Взрывозащищённый преобразователь температуры СЕНС ПТ(-Modbus) используется для непрерывного измерения температуры жидких, газообразных и парообразных сред, включая нефть, светлые нефтепродукты, сжиженные углеводородные газы (СУГ), воду, пар, пищевые и другие технологические среды. Устройство поддерживает многоточечное измерение температуры — до 8 каналов одновременно, что особенно важно при контроле крупных резервуаров, трубопроводов и технологических установок. При достижении заданных порогов температуры прибор автоматически выдаёт управляющие сигналы на системы автоматики, а также формирует предупреждения о неисправностях, обеспечивая надёжную защиту технологического оборудования.
Преобразователь рассчитан на стационарную установку в помещениях и на открытых площадках опасных производственных объектов. Конструкция прибора гарантирует устойчивость к вибрации, пыли, влаге и перепадам температур, а взрывозащищённое исполнение по маркировке Ga/Gb Еx db IIB T3 позволяет использовать устройство в зонах, где возможно образование взрывоопасных смесей газа и пара.
Корпус выполнен из прочного алюминиевого сплава с антивандальным электропроводным покрытием и порошковой окраской, что обеспечивает высокую стойкость к механическим и климатическим воздействиям. По заказу возможна поставка в корпусе из коррозионностойкой стали для эксплуатации в условиях повышенной влажности или морского климата.
Предусмотрено наличие одного или двух кабельных вводов, внутренних и внешних зажимов заземления. Конструкция допускает различные варианты крепления — резьбовое, фланцевое или индивидуально разработанное под требования заказчика.
Электронная часть преобразователя основана на интегральных датчиках, обеспечивающих высокую точность измерения и цифровую обработку сигнала. Система вычисляет среднее значение температуры, формирует стандартизированный выходной сигнал и передаёт данные в цифровом формате через протокол Modbus RTU, что делает прибор совместимым с большинством промышленных контроллеров и SCADA-систем.
_Габариты.png "СЕНС ПТ(-Modbus)_Габариты.png")
_Схема%20подключения.png "СЕНС ПТ(-Modbus)_Схема подключения.png")
| Характеристики | Значения | ||
|---|---|---|---|
| Исполнение | основное | «-Modbus» | |
| Длина чувствительного элемента, мм | от 50 до 6 000 | ||
| Материалы, контактирующие со средой | сталь 12Х18Н10Т, маслобензостойкая резина, Ф-4 | ||
| Число точек измерения температуры, шт | от 1 до 8 | 1 | |
| Пределы допускаемой абсолютной погрешности измерений температуры, ℃ | ±0,5 (в диапазоне от -20 до +70); ±2 (в диапазоне от -50 до -20) | ±0,5 (в диапазоне от -40 до +100); ±1 (в диапазоне от -50 до -40) | |
| Параметры контролируемой среды | температура, ℃ | от -50 до +100 (+125 - по согласованию) | |
| рабочее давление, МПа, не более | 10 | ||
| Климатическое исполнение по ГОСТ 15150 | УХЛ, М, категория 1 | ||
| Диапазон температур окружающей среды, ℃ | от -50 до +60 | ||
| Степень защиты по ГОСТ 14254 | IP66 | ||
| Класс защиты человека от поражения электрическим током по ГОСТ 12.2.007.0 | I | ||
| Маркировка взрывозащиты |
0/1 Ex db IIB T3 Ga/Gb 0/1 Ex ia/db IIB T5 Ga/Gb X |
||
| Протяжённость линии питания, связи, м, не более | 1 500 | ||
| Напряжение питания (Un), В | от 5 до 15 (DC), номинальное 9 (DC) | от 6 до 30 (DC) | |
| Потребляемый ток, мА, не более | 5 1) | — | |
| Потребляемая мощность, Вт, не более | 0,045 | ||
| Средний срок службы, лет | 15 | ||
| Устойчивость к механическим воздействиям по ГОСТ P 52931 | N1 | ||
Примечание.
1) при номинальном напряжении питания
Кабельные вводы изготавливаются из сталей 09Г2С, 20 с покрытием Ц.6 хр., из латуни ЛС59-1 с покрытием Хим.Н6.тв, а также (в исполнении «-НЖ») из сталей 12Х18Н10Т, 14Х17Н2.
.jpg "Кабельные вводы СЕНС ПТ")
Детали кабельных вводов:
1 - кольцо уплотнительное;
2 - втулка нажимная;
3 - втулка резьбовая;
4 - заглушка;
5 - кольцо уплотнительное;
6 - втулки УКБК;
7 - втулка УКБКг;
8 - шайба УКБКг;
9 - кольцо уплотнительное УКБКг,
10 - втулка УКМ,
11 - ввертыш,
12 - уплотнитель металлорукава,
13 - гайка накидная.
| Кабельный ввод | Диаметр кабеля, мм | Устройства крепления защитных оболочек кабеля | |||
|---|---|---|---|---|---|
| D12 | от 5 до 12 | УКМ10(-НЖ), УКМ12(-НЖ), УКМ15(-НЖ), УКМ20(-НЖ) | УКТ1/2(-НЖ) | УКБК16(-НЖ) | УКБКг16(-НЖ) |
| D18 | от 12 до 18 | УКМ20(-НЖ), УКМ25(-НЖ) | УКТ3/4(-НЖ) | УКБК21(-НЖ) | УКБКг21(-НЖ) |
Примечания:
.jpg "Типы крепления СЕНС ПТ")
Примечания:
Вся документация и сертификаты высылается отдельно по запросу.
