МТСТ34 прибор мониторинга температуры сухого трансформатора

Серийно производимый прибор мониторинга температуры МТСТ34 — это современное средство автоматического контроля температурного состояния сухих трансформаторов, разработанное для обеспечения безопасной и стабильной работы электрооборудования в различных условиях эксплуатации. Устройство предназначено для непрерывного измерения температуры трёх обмоток и магнитопровода трансформатора (всего четыре измерительных канала), с последующей цифровой индикацией и формированием сигналов управления и оповещения.

МТСТ34 осуществляет преобразование сигналов от подключённых температурных датчиков типа ТПТ-3-1 (Pt100, НСХ 100П) в электрические сигналы, на основе которых производится анализ состояния трансформатора. Прибор способен точно определять значения температуры в диапазоне от 0 до +200 °C, а индицируемый диапазон ещё шире — от –40 до +228 °C.

Один из ключевых функциональных элементов устройства — сравнение текущей температуры на каждом из каналов с тремя заданными уставками: «ВЕНТИЛЯТОРЫ», «ПРЕДУПРЕЖДЕНИЕ» и «ОТКЛЮЧЕНИЕ». Это даёт возможность организовать поэтапную защиту трансформатора от перегрева и повреждений. Значения уставок могут быть заданы производителем в соответствии с требованиями заказчика.

Завод-изготовитель несёт гарантию полного соответствия прибора мониторинга температуры сухого трансформатора МТСТ34 заявленным характеристикам, а также требованиям технических условий ТУ только при соблюдении конечным потребителем правил и условий эксплуатации, транспортирования, хранения и монтажа, установленных и указанных в руководстве по эксплуатации.

Прибор отображает значения температуры по каждому каналу в цифровом формате, циклически переключая контролируемые точки с указанием, к какой части трансформатора относится текущее измерение. Встроенная система диагностики отслеживает обрывы и короткие замыкания в цепях датчиков, а также потерю основного питания, формируя при этом сообщение «НЕИСПРАВНОСТЬ».

В случае достижения предельных температурных значений формируются и передаются сигналы «ПРЕДУПРЕЖДЕНИЕ» и «ОТКЛЮЧЕНИЕ» в системы релейной защиты и телесигнализации. Также реализована функция управления системой охлаждения: при необходимости прибор автоматически включает вентиляторы, снижая тепловую нагрузку на трансформатор.

Отличительной особенностью МТСТ34 является возможность подключения к внешним системам мониторинга и управления по интерфейсу RS-485 с поддержкой протокола MODBUS RTU. Это позволяет интегрировать прибор в состав автоматизированных систем управления подстанцией, получать актуальные температурные данные, диагностическую информацию и текущие состояния выходных сигналов в режиме реального времени.

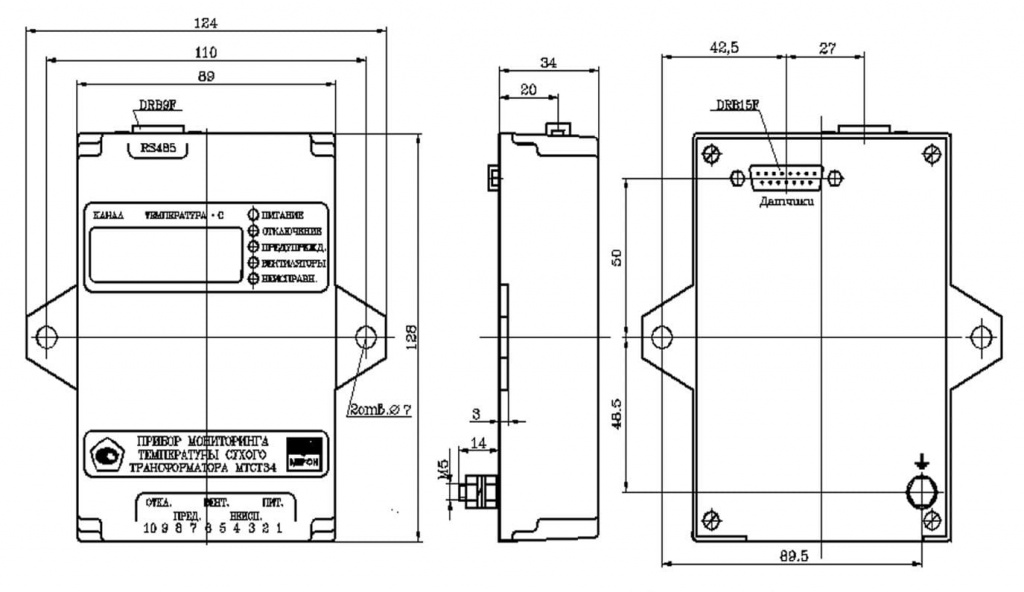

Корпус прибора имеет степень пылевлагозащиты IP50 по ГОСТ 14254-80, позволяет использовать его в стандартных условиях эксплуатации без дополнительных мер защиты.

Прибор мониторинга температуры МТСТ34 предназначен для эксплуатации на энергетических и промышленных объектах, где установлены сухие силовые трансформаторы. Он эффективно используется на электрических подстанциях, в распределительных шкафах, на заводах, предприятиях тяжёлой и лёгкой промышленности, а также в центрах обработки данных, медицинских учреждениях и других инфраструктурных объектах, где критически важна надёжная работа трансформаторного оборудования.

Уставки прибора

Примечания:

1. Т - температура по индикации прибора, °С.
2. Rt - табличное значение сопротивления платиновых ТС, соответствующее установленной уставке по температуре, Ом.
3. НСХ - нормированная статическая характеристика термометра сопротивления (ТС).
4. По требованию заказчика возможна установка других значений уставок. При заказе прибора с уставками, отличными от предложенных в таблице, условный номер набора таких уставок проставляется как «0». В разделе паспорта «Особые отметки» указывается фактический набор уставок.

Модификации кабеля К1 (НПЦМ.685619.104) с четырьмя платиновыми ТС

Условное обозначение прибора для заказа

Блок МТСТ34 – 0, 1 (2, 3, 4, 7) – ГП – N, где

• Блок МТСТ34 – модификация блока:
  • МТСТ34 без гальванической развязки по интерфейсу RS-485
  • МТСТ34 – 01 с гальванической развязкой по интерфейсу RS-485;
• 0, 1 (2, 3, 4, 7) – условный номер набора уставок;
• ГП – госповерка (при необходимости);
• N - количество.

Пример записи при заказе прибора: блок МТСТ34-01 – 7 – ГП –1шт..

Кабель (код) – Pt 100 (100 П) – В – ГП – N, где

• Кабель (код) – модификации кабеля;
• Pt 100 (100 П) – номинальная статистическая характеристика ТС по ГОСТ 6651 (НСХ);
• ГП – госповерка (при необходимости);
• В – класс допуска;
• N - количество.

Пример записи при заказе прибора: кабель К1-05 –100П – В – ГП – 1шт..
