ДТХ-127-1 (5В2.320.248) датчик термохимический взрывозащищённый на горючие газы

Взрывозащищённый термохимический датчик ДТХ-127-1 (5В2.320.248) применяется для контроля содержания горючих газов и паров легковоспламеняющихся жидкостей в атмосферном воздухе промышленных помещений и трюмов морского/речного транспорта.

Конвекционный датчик ДТХ-127-1 является измерительным преобразователем серийных стационарных газосигнализаторов ЩИТ-2-1, ЩИТ-2-7, ЩИТ-2-13, ЩИТ-2-15, ЩИТ-2-17, выполненных в морском и речном исполнении, а также модификации ЩИТ-2-24.

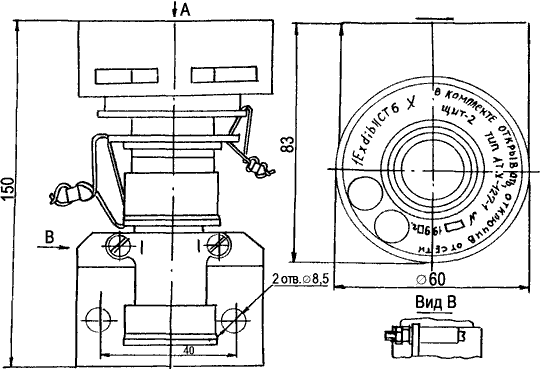

Конструкция датчика включает в себя следующие основные части:

1. Блок чувствительных элементов:
• цилиндрический корпус, обеспечивающий механическую защиту внутренних составляющих датчика;
• плата с контактами, которая обеспечивает электрическое соединение с внешними цепями;
• блочная часть разъёма ШР20, предназначенная для подключения датчика к внешнему оборудованию;
• комплект чувствительных элементов ТТЧЭ-2УХЛ4 (5В5.675.050, 5В5.675.051), которые применяются для измерения горючих газов и паров.
2. Взрывонепроницаемый металлокерамический колпачок:
• втулка и стакан способствуют защите чувствительных элементов от воздействия агрессивных сред и взрывоопасных веществ.
3. Защитный кожух дополнительно оберегает внутренние компоненты датчика от механических повреждений и внешних воздействий.
4. Кронштейн с кабельной частью электрического штепсельного разъёма типа ШР20, облегчающий монтаж датчика и его подключение к измерительному оборудованию.

Датчик ДТХ-127-1 может применяться в сложных промышленных условиях, включая зоны с повышенным риском взрыва. Его конструкция и материалы выбраны таким образом, чтобы обеспечить максимальную точность измерений и долговечность в эксплуатации.

При монтаже датчик необходимо размещать в таких местах, где исключена вероятность повреждения взрывозащищённого колпачка на верхней части блока.

Установку датчика следует проводить в положении строго вертикальном, допускается отклонение не более 5° в любом направлении.

Для установки ДТХ-127-1 на наружных установках необходимо защитить датчик от ветра и атмосферных осадков специальным кожухом.
