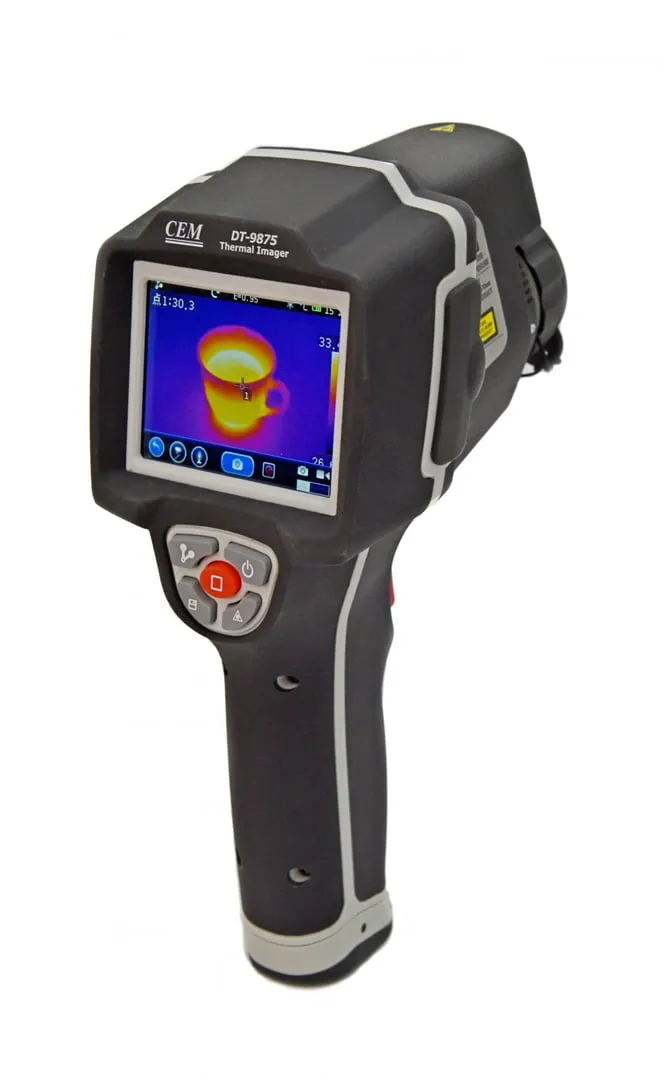

Тепловизор DT-9875 — современный прибор, разработанный компанией CEM для проведения энергоаудита, технического обслуживания и оперативной диагностики различных объектов. Устройство позволяет быстро обнаруживать температурные аномалии, скрытые дефекты и потенциальные неисправности без разборки оборудования. Благодаря сочетанию высокой точности измерений, удобного управления и широких функциональных возможностей тепловизор СЕМ DT-9875 подходит для эксплуатации как в промышленности, так и при обследовании зданий, инженерных сетей и энергетических объектов.
Одним из главных преимуществ тепловизора DT-9875 является большой 3,5-дюймовый сенсорный дисплей, обеспечивающий комфортную работу с измерительными маркерами, областями анализа и настройками прибора. Управление осуществляется простыми касаниями, что значительно ускоряет проведение обследований и обработку результатов.
Корпус изготовлен из ударопрочного пластика, который надёжно защищает внутренние компоненты при ежедневной эксплуатации на строительных площадках, промышленных предприятиях и объектах энергетики. Эргономичная конструкция делает тепловизор DT-9875 удобным для продолжительной работы даже в сложных условиях.
В основе тепловизора СЕМ DT-9875 используется современная инфракрасная матрица 160×120 FPA, обеспечивающая получение чётких тепловых изображений. Частота обновления кадров 50 Гц позволяет комфортно обследовать движущиеся объекты и выполнять динамическую диагностику оборудования без задержек изображения.
Встроенная камера видимого диапазона помогает одновременно получать обычные фотографии объекта. Функция «картинка в картинке» (PiP) совмещает тепловое и визуальное изображение, облегчая поиск дефектных участков и повышая точность анализа. Дополнительное удобство обеспечивает 20-кратный цифровой зум, позволяющий детально рассматривать удалённые элементы конструкции.
Система ручной фокусировки IR-OptiFlex помогает получать максимально чёткие термограммы на различных расстояниях, что особенно важно при обследовании крупных производственных объектов, распределительных щитов, трубопроводов и строительных конструкций.
Для сохранения результатов обследований тепловизор СЕМ DT-9875 использует карту памяти MicroSD, на которую записываются тепловые и обычные изображения. При необходимости пользователь может записывать видеоролики со звуком, а затем воспроизводить их непосредственно на приборе или переносить материалы на компьютер через карту памяти для дальнейшего анализа, подготовки отчётов и технической документации.
| Характеристики | Значения |
|---|---|
| Оптические и фотографические характеристики | |
| Оптическое поле зрения (FOV) / Минимальное фокусное расстояние | 33° x 24°/ 0,3 м |
| Пространственное разрешение (IFOV) | 3,33 мрад |
| Температурная чувствительность / NETD | <0,08°C при +30°C (+86°F)/80мК |
| Частота обновления кадров | 50 Гц |
| Фокусировка | Ручная |
| Увеличение | 1-20-кратное непрерывное, цифровое |
| Вращение | 0°-360°, непрерывное, с шагом 1° |
| Фокусное расстояние | 7,5 мм |
| Матрица видеопреобразователя (FPA) / Спектральный диапазон | Неохлаждаемый микроболометр / 8-14 мкм |
| Детектор (ИК) | 160 x 120 пикселей |
| Параметры изображения | |
| Монитор | Сенсорный ЖК-экран, 3,5 дюйма, 320 x 240 пикселей |
| Режим отображения | ИК-изображение, визуальное изображение, вложенное, полученное слиянием |
| Вложенное отображение | ИК-область в визуальном изображении или визуальная область в ИК-изображении |
| Цветовая палитра (варианты) | GRAY/GRAYINV IRON/IRONINV/RAINBOW/FEATHER |
| Измерение | |
| Температурный диапазон | -20°C до 150°C |
| 0°C до 400°C | |
| Погрешность | ±2°C или ±2% от величины показаний |
| Анализ результатов измерений | |
| Точка | 3 |
| Линия | 2 линии (горизонтальная и вертикальная) |
| Область | 3 зоны с мин./макс / средним значением температуры |
| Автоматическое определение горячей/холодной точки | Маркеры |
| Изотерма | Высокая/низкая/промежуточная температуры |
| Температурная разница | Разница между измеренной температурой и установленным значением |
| Коэффициент теплового излучения (корректировка) | 0,01 до 1,0 |
| Корректировка | Коэффициент излучения, средняя температура, расстояние до объекта, относительная влажность, температурная компенсация |
| Хранение видеозаписей | |
| Устройство хранения | 4ГГбит Micro SD карта |
| Видео формат файлов | Стандартный MPEG-4, 640x480 при 30 кадрах/сек, на карте памяти > 60 мин. |
| Режим хранения | ИК/визуальные изображения; одновременное хранение ИК и визуальных изображений |
| Хранение снимков | |
| Формат файлов | Стандартный JPEG, в том числе, результаты измерений на карте памяти >1000 изображений |
| Режим хранения снимков | ИК/визуальные снимки; одновременное хранение ИК и визуальных снимков |
| Настройка | |
| Лазер | <класс 2 |
| Команды настройки | Перевод единиц измерения, переход на другой язык, форматы даты и времени, информацию с камеры |
| Языки | Многонациональный вариант |
| Цифровая камера | |
| Встроенная цифровая камера | 640 x 480 пикселей |
| Встроенный цифровой объектив | 21° |
| Интерфейс обмена данными | |
| Разъемы | Мини USB, аудио выход, композитный видео выход, слот для SD-карты |
| USB | Передача данных с тепловизора на компьютер |
| Видео выход | Композитный (PAL и NTSC) |
| Система питания | |
| Батарея | Литиевая батарея, время работы 4,5 часа |
| Входное напряжение | Постоянное напряжение 9В – 12В |
| Система зарядки | Для камеры (сетевой адаптер) |
| Управление питанием | Режим автоматического выключения и ожидания (выбирается пользователем) |
| Условия эксплуатации | |
| Диапазон рабочих температур | -20°C до 50°C |
| Диапазон температур при хранении | -40°C до 70°C |
| Влажность (рабочая и при хранении) | 10%-90% |
| Защита корпуса | IP65 |
| Падение | 2 м |
| Удар | 25G (IEC60068-2-29) |
| Вибрация | 2G (IEC60068-2-6) |
| Физические параметры | |
| Размеры (Д x Ш x В) | 243 x 103 x 160 мм |
| Вес, вкл. батарею | 920 г |
Вся документация и сертификаты высылается отдельно по запросу.
