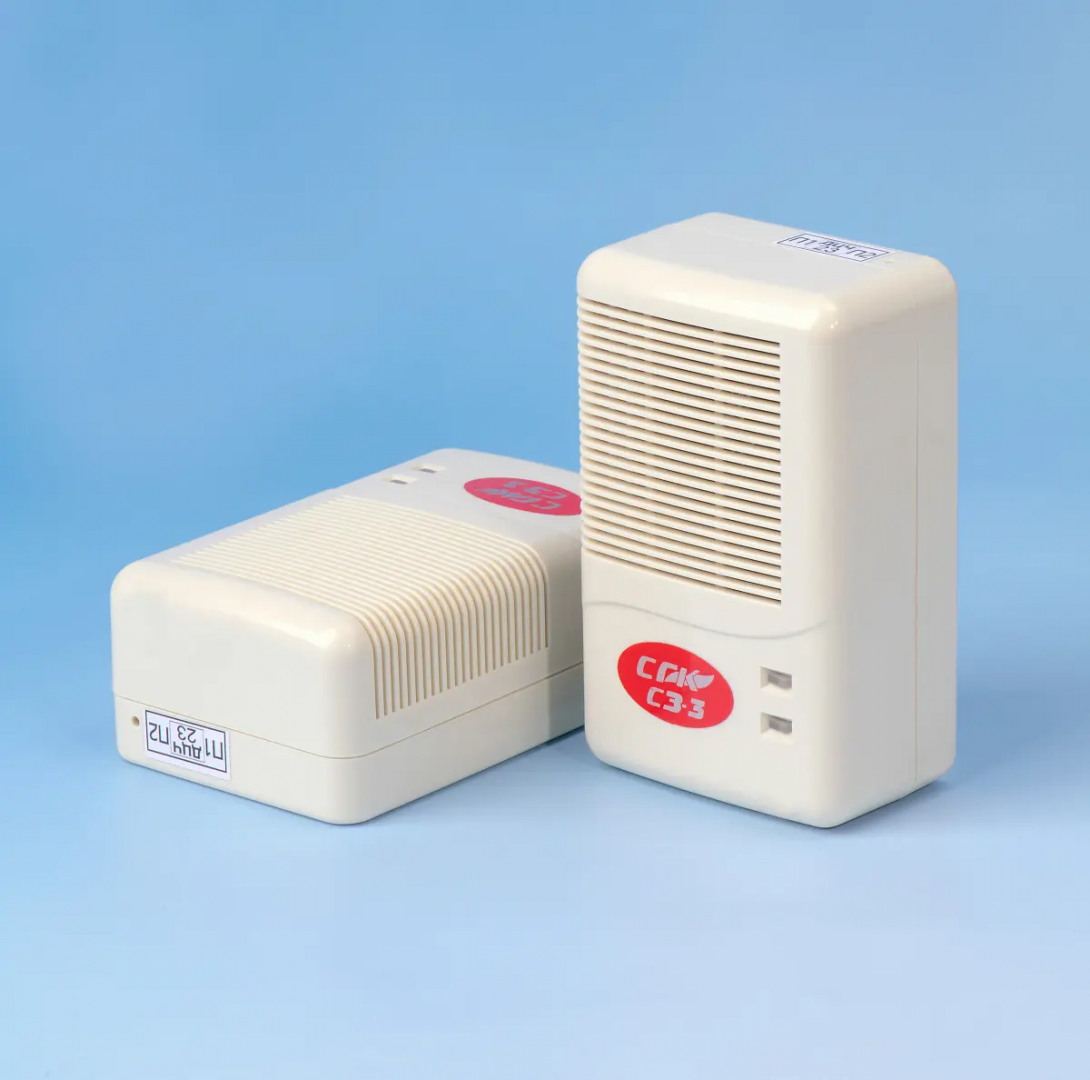

Серийно производимый сигнализатор газа СЗ-3 предназначен для автоматического контроля концентрации сжиженного углеводородного газа пропана (C3H8) в воздухе помещений. Прибор обеспечивает своевременное обнаружение опасного повышения содержания горючего газа и предупреждает персонал до достижения взрывоопасных значений.
Сигнализатор загазованности СЗ-3 выполняет непрерывный мониторинг и формирует предупреждающие сигналы по двум установленным уровням — «Порог 1» и «Порог 2». При первом уровне включается световая и звуковая индикация, информирующая о превышении допустимой концентрации. При достижении «Порог 2» дополнительно активируется встроенное реле для автоматического закрытия запорного клапана, а также передаётся аварийный сигнал на диспетчерский пульт. Устройство может работать совместно с внешними датчиками, расширяя функциональность системы контроля.
Конструктивно сигнализатор СЗ-3 представляет собой стационарный одноканальный прибор непрерывного действия с диффузионным отбором пробы. Исполнение — общепромышленное, установка допускается в невзрывоопасных зонах.
К преимуществам модели относится наличие цифрового интерфейса RS-485, обеспечивающего интеграцию в системы диспетчеризации и объединение до 225 приборов в единую сеть. Предусмотрено встроенное реле управления исполнительными устройствами и возможность выбора энергонезависимого либо энергозависимого режима работы. Питание осуществляется через выносной блок 24 В.
Прибор подключается к бытовой сети переменного напряжения с помощью блока питания с вилкой типа C.
| Характеристики | Значения |
|---|---|
| Время срабатывания сигнализации, с, не более | 15 |
| Время прогрева сигнализатора, с, не более | 60 |
| Параметры электрического питания от сети переменного тока: - напряжение переменного тока, В - частота переменного тока, Гц |
от 187 до 244 от 49 до 51 |
| Потребляемая мощность, ВА, не более | 6 |
| Напряжение питания сигнализаторов загазованности, В | 24 |
| Рабочие условия измерений: - температура окружающей среды, °C - относительная влажность окружающей среды, % |
от -10 до +40 от 30 до 80 |
| Амплитуда импульсов закрытия клапана для Rвх не менее 5 Ом, В | 32–40 |
| Частота следования импульсов закрытия клапана, Гц, не более | 0,5 |
| Длительность импульса закрытия клапана, с, не более | 0,2 |
| Габаритные размеры (длина×ширина×высота), мм, не более | 120×75×45 |
| Масса, кг, не более | 0,4 |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP30 |
| Средняя наработка на отказ, при этом допускается замена датчиков концентрации газа, выработавших свой ресурс, ч | 90000 |
| Средний срок службы (с учётом замены датчиков концентрации газа, выработавших свой ресурс), лет | 10 |
Метрологические характеристики
| Определяемый компонент | Пороги срабатывания сигнализации | Пределы допускаемой абсолютной погрешности срабатывания сигнализации |
|---|---|---|
| пропан (С3Н8) | ПОРОГ 1 — 10 % НКПР* | ±5 % НКПР* |
| ПОРОГ 2 — 20 % НКПР* | ±5 % НКПР* |
* – НКПР – нижний концентрационный предел распространения пламени, значения НКПР указаны в соответствии с ГОСТ 30852.19-2002
