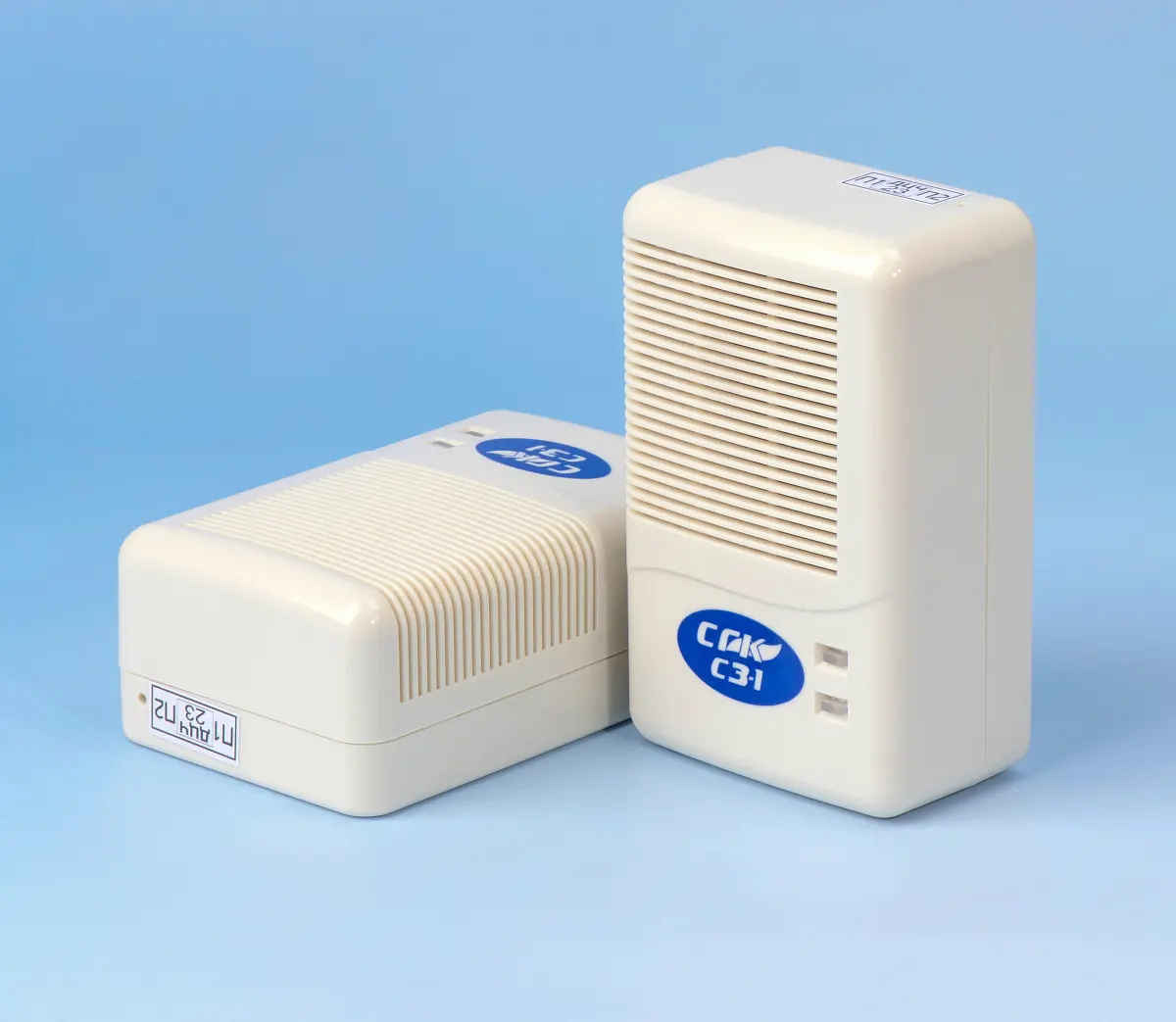

Выпускаемый серийно сигнализатор загазованности природным газом СЗ-1 — стационарный одноканальный прибор для непрерывного автоматического контроля содержания метана (CH4) в воздушной среде помещений. Устройство применяется для раннего обнаружения утечек природного газа и своевременного оповещения о достижении установленных пороговых уровней.
Сигнализатор загазованности СЗ-1 работает по диффузионному принципу отбора пробы, обеспечивая стабильный мониторинг без применения насосов. При достижении уровней ПОРОГ 1 и ПОРОГ 2 прибор формирует световую и звуковую сигнализацию, а также передаёт сигналы состояния на внешние исполнительные устройства.
Сигнализатор СЗ-1 может управлять запорным клапаном топливоснабжения. При превышении допустимой концентрации метана автоматически инициируется отключение подачи газа, что минимизирует риск аварийных ситуаций. Установка прибора предусмотрена в невзрывоопасных зонах.
Сигнализатор природного газа СЗ-1 обладает расширенными возможностями интеграции и управления:
Такая архитектура позволяет формировать централизованные системы мониторинга загазованности на объектах различного масштаба.
Сигнализатор СЗ-1 устанавливается на объектах, где используется природный газ:
| Характеристики | Значения |
|---|---|
| Время срабатывания сигнализации, с, не более | 15 |
| Время прогрева сигнализатора, с, не более | 60 |
| Параметры электрического питания от сети переменного тока: - напряжение переменного тока, В - частота переменного тока, Гц |
от 187 до 244 от 49 до 51 |
| Потребляемая мощность, ВА, не более | 6 |
| Напряжение питания сигнализаторов загазованности, В | 24 |
| Рабочие условия измерений: - температура окружающей среды, °C - относительная влажность окружающей среды, % |
от -10 до +40 от 30 до 80 |
| Амплитуда импульсов закрытия клапана для Rвх не менее 5 Ом, В | 32–40 |
| Частота следования импульсов закрытия клапана, Гц, не более | 0,5 |
| Длительность импульса закрытия клапана, с, не более | 0,2 |
| Габаритные размеры (длина×ширина×высота), мм, не более | 120×75×45 |
| Масса, кг, не более | 0,4 |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP30 |
| Средняя наработка на отказ, при этом допускается замена датчиков концентрации газа, выработавших свой ресурс, ч | 90000 |
| Средний срок службы (с учётом замены датчиков концентрации газа, выработавших свой ресурс), лет | 10 |
Метрологические характеристики
| Определяемый компонент | Пороги срабатывания сигнализации | Пределы допускаемой абсолютной погрешности срабатывания сигнализации |
|---|---|---|
| метан (CH4) | ПОРОГ 1 — 10 % НКПР* | ±5 % НКПР* |
| ПОРОГ 2 — 20 % НКПР* | ±5 % НКПР* |
* – НКПР – нижний концентрационный предел распространения пламени, значения НКПР указаны в соответствии с ГОСТ 30852.19-2002
