Серийно производимый газоаналитический прибор СТМ-30М-10НДЦ ИБЯЛ.413216.050-24 — взрывозащищённый стационарный сигнализатор, предназначенный для автоматического контроля содержания горючих газов и паров в воздухе рабочей зоны. Прибор непрерывно отслеживает довзрывоопасные концентрации (ДВК) и при достижении заданных пороговых уровней формирует соответствующую сигнализацию.
Для определения концентрации используется термохимический принцип измерения. Поступление контролируемой газовой среды к чувствительному элементу происходит естественным путём — посредством диффузионного отбора пробы.

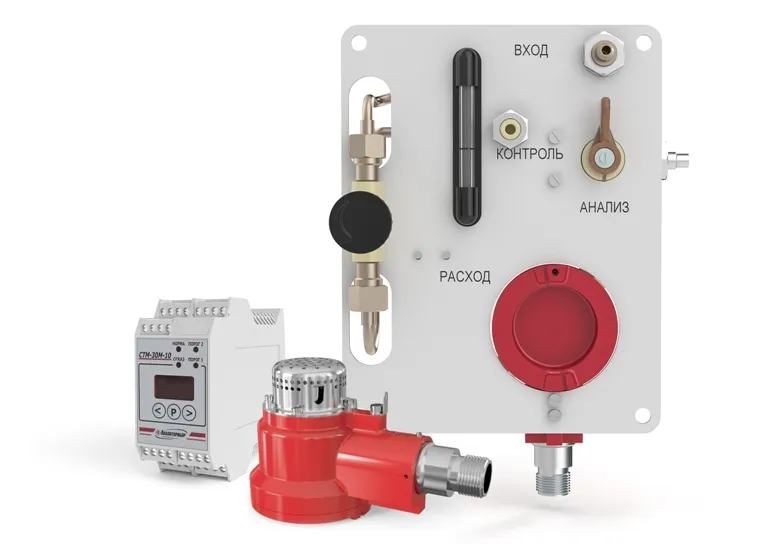

В состав сигнализатора СТМ-30М-10НДЦ входят 2 основных компонента: блок сигнализации и питания (БСП) и блок датчика (БД). БД имеет маркировку взрывозащиты 1ExdIICT4. Оборудование выполнено во взрывозащищённом исполнении группы II согласно ГОСТ Р 52350.0-2005. Для блока датчика предусмотрен вид взрывозащиты «d» — взрывонепроницаемая оболочка.
Блок сигнализации и питания может устанавливаться на стандартную DIN-рейку ТН35-7,5 либо ТН35-15. В зависимости от исполнения для электропитания прибора используется напряжение 220 В или 24 В.
Для обмена данными газосигнализатор СТМ-30М-10НДЦ поддерживает цифровой интерфейс RS-485. Это позволяет использовать прибор при организации стационарной системы газового контроля и передавать получаемую информацию по цифровому каналу. При необходимости оборудование может применяться для построения системы с требуемым количеством точек контроля.
Серия СТМ-30М предназначена для контроля более 140 горючих веществ. В перечень входят также отдельные соединения, способные воздействовать на каталитические чувствительные элементы, в частности дихлорэтан и винилхлорид. Выбор контролируемого компонента и соответствующего исполнения прибора осуществляется исходя из конкретной задачи и условий его дальнейшей эксплуатации.
| Характеристики | Значения |
|---|---|
| Диапазон измерения (поверочным компонентом сигнализаторов является метан или гексан) |
0 - 50 %НКПР |
| Диапазон показаний - по цифровому индикатору - по выходному сигналу постоянного тока |
0 - 70 %НКПР 0 - 50 %НКПР |
| Стандартные пороги срабатывания сигнализации: - с поверочным компонентом метан (СН4) - с поверочным компонентом гексан (С6Н14) |
порог 1 - 7 %НКПР, порог 2 - 11 %НКПР порог 1 - 10 %НКПР, порог 2 - 15 %НКПР |
| Диапазон настройки порогов срабатывания сигнализации ПОРОГ 1 и ПОРОГ 2 | от 5 до 50 %НКПР (от 5 до 30 %НКПР для сигнализаторов СТМ-30М-10МДЦ, -10МДЦс) |
| Пределы допускаемой основной абсолютной погрешности выходного сигнала сигнализаторов: - с поверочным компонентом метан - с поверочным компонентом гексан |
± 5,0 % НКПР ± 7,5 % НКПР |
| Пределы допускаемой основной абсолютной погрешности срабатывания порогового устройства сигнализаторов | ±1,0 % НКПР |
| Время срабатывания сигнализации, не более: - с поверочным компонентом метан - с поверочным компонентом гексан |
10 с 20 с |
| Время прогрева сигнализаторов, не более | 10 мин |
| Индикация | световая, цифровая на блоке БСП у исполнений "Ц" |
| Выходные сигналы | токовый выход 4 - 20 мА интерфейс RS485 MODBUS RTU "сухие" контакты реле (ПОРОГ 1, ПОРОГ 2, ОТКАЗ, СТАТУС) |
| Степень пылевлагозащиты: - БСП блок сигнализации и питания - ВД выносной датчик |
IP20 IP54 |
| Маркировка взрывозащиты: - ВД сигнализаторов СТМ-30М-10 всех исполнений |
1ExdIICT4 |
| Длина линии связи БСП с блоком датчика, с сопротивлением жилы не более 10 Ом , не более | 1 000 м |
| Питание СТМ-30М-10: - для исполнений ИБЯЛ.413216.050-10,..,-25 - для исполнений "c" |
- от сети переменного однофазного тока 220В, 50 Гц или от внешнего резервного источника постоянного тока 24 В (переход на питание от резервного источника - автоматический, без нарушения работоспособности) - от внешнего источника постоянного тока или внешнего резервного источника постоянного тока 24 В (переход на питание от резервного источника - автоматический, без нарушения работоспособности) |
| Потребляемая мощность: - при питании от сети переменного тока - при питании от источника постоянного тока |
10 ВА 10 Вт |
Срок службы, не менее: - блок датчика (принудительные модели) |
10 лет |
| Средняя наработка на отказ, не менее | 30000 ч |
Габаритные размеры: - блок сигнализации и питания - выносной датчик (диффузионные модели) - блок датчика (принудительные модели) |
52х114х102 мм 137х82х71 мм 180х125х270 мм |
Масса: - блок сигнализации и питания - выносной датчик (диффузионные модели) - блок датчика (принудительные модели) |
0,8 кг 0,6 кг 3,0 кг |
Вся документация и сертификаты высылается отдельно по запросу.
