Серийно производимый стационарный газоанализатор Оникс применяется для непрерывного одновременного измерения содержания объёмной доли влаги, кислорода и водорода в азоте и прочих инертных газах.
Газоанализатор состоит из измерительного блока и датчика, смонтированных в одном корпусе. В качестве датчика используются кулонометрические и твёрдоэлектролитные преобразователи - 5К5.184.112-01 (4 шт.) и 5К7.039.020 (3 шт.).
Степень защиты корпуса газоанализатора от внешних воздействий соответствует IP20.
Диапазон показаний анализируемых компонентов составляет от 500 до 1000 млн-1. Пользователь может выбрать, какой параметр (влажность, кислород или водород) измерять, нажимая соответствующую кнопку на переключателе режимов измерения.
В приборе предусмотрена световая сигнализация о превышении концентрации измеряемых компонентов, а также о выходе из строя чувствительных элементов. Прибор оснащён аналоговым выходным сигналом 0-5 мА или 4-20 мА для информационной связи с другими устройствами.
Климатическое исполнение устройства - УХЛ с категорией размещения 4.2 по ГОСТ 15150-69, при температуре окружающей среды от +5 °С до +40 °С. Газоанализатор Оникс устанавливается во взрывобезопасном помещении в щите панельного типа или на столе. Электрическое питание получает от сети переменного тока 220 В.
При оформлении заказа обязательно указать необходимый выходной сигнал (0-5 мА или 4-20 мА), состав и давление исследуемого газа.
В зависимости от требований заказчика, рабочие условия эксплуатации газоанализатора по давлению могут быть изменены от минимального давления в 0,3 кгс/см2 до максимального - 400 кгс/см2.
Оборудование внесено в Госреестр СИ РФ, поставляется с проведением первичной госповерки. Защищено патентом РФ. Допущено к применению в Республике Казахстан.
Межповерочный интервал -1 год.
Полный средний срок службы - 10 лет.
Гарантийный срок эксплуатации - 12 месяцев.

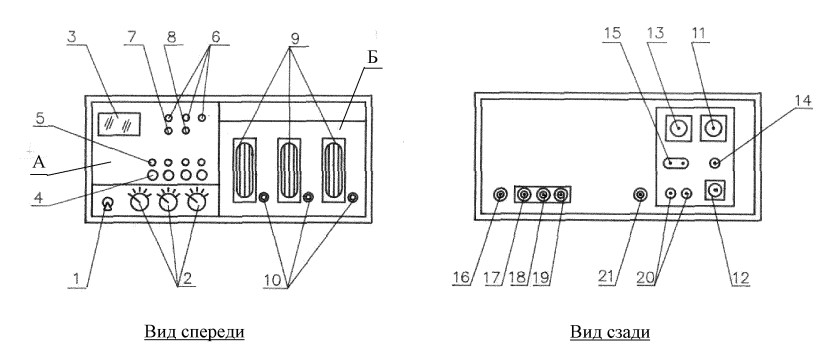

А – блок измерений; Б – датчик
| Параметр | Значения |
| Диапазон измерений для каждого компонента по цифровому табло | 0…500 млн-1 |
|
Основная приведенная (к наибольшему значению объёмной доли измеряемого компонента) погрешность: - для области значений объёмной доли от 0 до 10 млн-1 - для области значений объёмной доли свыше 10 до 500 млн-1 |
± 6% ± 4% |
| Время установления показаний, не более | 5 мин |
| Общий расход анализируемого газа через газоанализатор, не более | 1000 см3/мин |
| Унифицированный выходной сигнал | 0…5 мА или 4…20 мА |
|
Рабочие условия применения: - избыточное давление анализируемого газа - температура окружающего воздуха - относительная влажность окружающего воздуха, не более |
30…200 кПа (0,3…2 кгс/см2) от +5 до +50 °С 80% |
| Потребляемая мощность в рабочем режиме, не более | 150 Вт |
| Габаритные размеры | 480 × 220 × 520 мм |
| Масса | 20 кг |
| Средняя наработка на отказ, не менее | 20000 ч0 |
| Средний срок службы, не менее | 10 лет |
| № | Наименование | Количество |
| 1. | Газоанализатор ОНИКС | 1 |
| 2. | Руководство по эксплуатации | 1 |
| 3. |
Устройство для измерений расхода газа типа УИРГ. Аттестат методики выполнения измерений расхода газа |
1 |
| 4. | Гигрометры кулонометрические. Методы регенерации чувствительных элементов. Типовые технологические процессы | 1 |
| 5. | Комплект электрических схем | 1 |
| 6. | 5К1.184.112-01 Элемент чувствительный | 1 |
| 7. | Нагреватель | 2 |
| 8. | Осушитель | 1 |
| 9. | 5К6.452.295-05 Трубка (l = 100 мм) | 3 |
| 10. | 5К6.452.295-15 Трубка (l = 500 мм) | 2 |
| 11. | 5К7.039.020 Элемент чувствительный | 1 |
| 12. | Фильтр | 2 |
| 13. | Кислота ортофосфорная «ХЧ» ГОСТ 6552-82, 20% раствор в дистиллированной воде (в колбах) | 2 |
| 14. | Кислота ортофосфорная «ХЧ» ГОСТ 6552-82, 20% раствор в дистиллированной воде (в колбах) | 2 |
| 15. | 5К8.683.048 Прокладка | 4 |
| 16. | 5К8.683.289 Прокладка | 12 |
| 17. | 5К8.683.347 Прокладка | 2 |
| 18. | 5К8.683.349 Прокладка | 4 |
| 19. | 5К8.683.392 Прокладка | 8 |
| 20. | 5К8.683.393 Прокладка | 2 |
| 21. | 5К8.683.442-01 Прокладка | 8 |
| 22. | 5К8.683.544 Прокладка | 2 |
| 23. | Гайка-заглушка (Находится на осушителе) | 2 |
| 24. | Штуцер проходной | 1 |
| 25. | Тройник проходной | 1 |
| 26. | Тройник проходной | 1 |
| 27. | Н5К8.683.622-11 Прокладка | 10 |
| 28. | Н5К8.683.624-06 Прокладка | 4 |
| 29. | Н5К8.683.624-08 Прокладка | 8 |
| 30. | Н5К8.683.624-25 Прокладка | 2 |
| 31. | Вставка плавкая ВП1-1-5А АГО.481.303 ТУ | 4 |
| 32. | Жгут «ПОВЕРКА» | 1 |
| 33. | Жгут | 1 |
| 34. | Кабель «СЕТЬ» | 1 |
| 35. | Кабель «СЕТЬ» | 1 |
| 36. | Устройство для измерения расхода газа «УИРГ-2А» ТУ6-82 5К0.283.000 ТУ | 1 |
| 37. | Вилка ВД-1 ГАО.364.010 ТУ | 1 |
| 38. | Вилка ВД-1 ГАО.364.010 ТУ | 1 |
| 39. | Розетка ОНЦ-РГ-09-32/30-Р12 БРО.364.082 ТУ | 1 |
