Стационарный взрывозащищённый газоанализатор водорода ГТВ-1101ВЗ-А (атомное исполнение) специально разработан для точного и надёжного контроля содержания водорода (Н2) в технологических газовых смесях, таких как азот и воздух.
Устройство отвечает самым строгим требованиям безопасности и эксплуатации, предъявляемым к оборудованию атомной энергетики.
Оборудование внесено в Госреестр средств измерений РФ под № 28375-07. Допущен к применению в Республике Беларусь.
Назначенный (средний) срок службы – 12 лет.
| Наименование параметра | Значения |
|---|---|
| Принцип работы | термокондуктометрический |
| Тип газоанализатора | стационарный |
| Способ забора пробы | диффузионный / принудительный |
| Диапазоны измерений, % об. | |
| - Н2 в азоте | 0-1; 0-2; 0-3; 0-5; 0-10; 0-20; 60-100; 80-100; 90-100; 95-100 |
| - Н2 в воздухе | 0-1; 0-2; 0-3 |
| Осн. привед. погрешность, %: | ± 4 |
| Выходной сигнал, мА | 4–20 |
| Температура окружающей среды, °С | +5 ... +50 |
| Параметры измеряемой среды (зависит от модификации): | |
| - температура, °С | +5 ... +50 |
| - давление, кПа | 84–106,7 / 50,6-152,0 |
| - влага, г/м3, не более | 6 |
| - пыль, г/м3, не более | 0,01 |
| - объемный расход, л/мин | 0,7 ±0,2 |
| Напряжение питания, В | 220 |
| Степень защиты по ГОСТ 14254-2015: | |
| - преобразователь измерительный (ИП) | IP 20 |
| - преобразователь первичный (ПИП) | IP 65 |
| Маркировка взрывозащиты | 1Ex db IIC T6 Gb |
| Габаритные размеры, мм | |

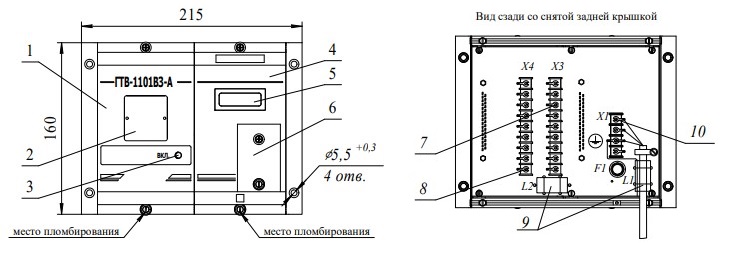

| - преобразователь измерительный (ИП) | 285х215х160 |
| - преобразователь первичный (ПИП) | 260х200х195 |
| Масса, кг, не более: | |
| - преобразователь измерительный (ИП) | 5 |
| - преобразователь первичный (ПИП) | 10 |
| Межповерочный интервал | 1 год |
