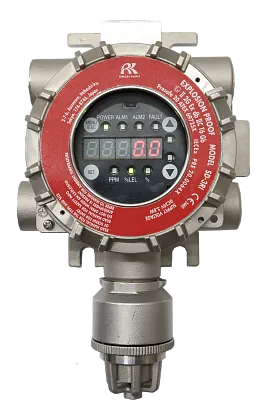

Взрывозащищённый газоанализатор SD-3RI представляет собой стационарное промышленное устройство для непрерывного мониторинга концентрации горючих газов и углеводородов в потенциально опасных зонах. Газоанализатор SD-3RI разработан компанией RIKEN KEIKI и ориентирован на эксплуатацию в условиях повышенных требований к безопасности, точности и надёжности.
В основе работы прибора лежит инфракрасный (NDIR) принцип измерения, обеспечивающий высокую селективность и стабильность показаний даже при длительной эксплуатации. Газоанализатор SD-3RI эффективно обнаруживает утечки газов и формирует сигнал тревоги при превышении заданных порогов концентрации.
Корпус устройства выполнен во взрывозащищённом исполнении и соответствует международным стандартам IECEx и ATEX, что позволяет применять прибор в зонах с взрывоопасной атмосферой. Степень защиты IP66/67 гарантирует устойчивость к пыли, влаге и агрессивным внешним воздействиям, а рабочий температурный диапазон от −40 до +70 °C обеспечивает стабильную работу в различных климатических условиях.
Взрывозащищённый газоанализатор SD-3RI поддерживает широкий набор интерфейсов и протоколов передачи данных, включая аналоговый сигнал 4–20 мА, HART и Modbus, что упрощает интеграцию в системы промышленной автоматизации и АСУ ТП. Возможность работы как в составе централизованных систем, так и в автономном режиме с использованием релейных выходов повышает гибкость применения.
Конструктивно прибор отличается прочным корпусом из коррозионностойких материалов и универсальными вариантами монтажа (настенный, на мачте, в технологических зонах), что делает газоанализатор SD-3RI универсальным решением для различных отраслей промышленности. Использование современных сенсоров серии F обеспечивает высокую точность измерений и улучшенные эксплуатационные характеристики.
| Характеристики | Значения |
|---|---|
| Измеряемый газ | Горючие/токсичные газы |
| Принцип измерений | Недисперсионный инфракрасный метод |
| Диапазон измерений | Зависит от технических характеристик датчика |
| Погрешность | Зависит от технических характеристик датчика |
| Метод отбора | Тип всасывания/ диффузионный |
| Индикация источника питания | Индикатор питания горит (зеленый) |
| Газовая сигнализация | Тип сигнала тревоги: Двухступенчатый сигнал тревоги (H-HH) Индикация: Лампа сигнализации горит (красным) Тип сброса*1: Автоматический сброс или самоблокировка |
| Сигнал тревоги о неисправности | Самодиагностика: Неисправность системы (E-9), неисправность датчика (E-1) Индикация: Горит лампа неисправности (желтая), отображается код ошибки Тип сброса: Ненормальность системы: Самоблокировка Ненормальность датчика: Автоматический сброс (самоблокировка, если датчик отсоединен) |
| Предупреждения | Самодиагностика: Оценка срока службы датчика, диагностика аномалий часов, диагностика связи, предупреждение датчика Дисплей: Мигающий дисплей, чередующий концентрацию газа и код ошибки Эксплуатация: Как при нормальной работе |
| Функции | Задержка тревоги, подавление, связь по HART (HART7) |
| Внешний выход*1 | Сигнал концентрации газа (4-20 мА постоянного тока с выходом HART), контактный выход (опция) |
| Сигнал концентрации газа | Метод передачи: 3-проводная аналоговая передача (общий источник питания <источник питания, сигнал, общий>) или 2-проводная аналоговая передача (источник тока) Технические характеристики передачи: 4-20 мА постоянного тока (неизолированный линейный выход) Максимальное сопротивление нагрузки 600 Ω (с понижением в зависимости от напряжения питания) Разрешение: макс. 2000 делений (в зависимости от технических характеристик) Трансмиссионный кабель*2: Экранированный кабель 1,25 кв (1,308 мм2/AWG16) или 2,0 кв (2,08 мм2/AWG14) (такой же, как кабель питания) Расстояние передачи*7: Для 1,25 кв (1,308 мм2/AWG16): Не более 1,25 км Для 2,0 кв (2,08 мм2/AWG14): Не более 2 км (с понижением в зависимости от напряжения питания) |
| Контакт сигнализации (опция)*1 | SPDT (× 3): 2 сигнала тревоги, 1 выход неисправности, не возбуждающийся в нормальном режиме (возбуждающийся при тревоге) или возбуждающийся в нормальном режиме (не возбуждающийся при тревоге), 250 В переменного тока, 2 А, 30 В постоянного тока, 1 А (резистивная нагрузка), минимальная нагрузка 5 В постоянного тока, 0,1 А |
| Источник питания: | Диапазон входного напряжения*3: 24 В постоянного тока (18 В - 30 В постоянного тока) Кабель питания*2*7: Экранированный кабель 1,25 кв (1,308 мм2/AWG16) или 2,0 кв (2,08 мм2/AWG14) (такой же, как кабель передачи) Потребляемая мощность: Макс. 3.8 W |
| Диапазон рабочих температур*4 | ATEX/IECEx：-40 ℃ - +70 ℃ (без резких изменений) |
| Диапазон рабочей влажности*4 | 0 %RH - 95 %RH (без конденсации) |
| Способ управления | Специальный магнитный ключ управления |
| Тип защиты | Огнестойкая конструкция |
| Материал | Нержавеющая сталь: SCS14 (эквивалент SUS316) |
| Степени защиты | Эквивалент IP66/67 |
| Тип установки*1 | Настенный монтаж (стандарт)/2В монтаж на столб (опция) |
| Внешние размеры*5 | Приблизительно 171(Ш) × 289(В) × 127(Г) мм (без учета выступов) |
| Вес | Приблизительно 7,0 кг |
Все сертификаты и документы высылаются отдельно по желанию Заказчика.
