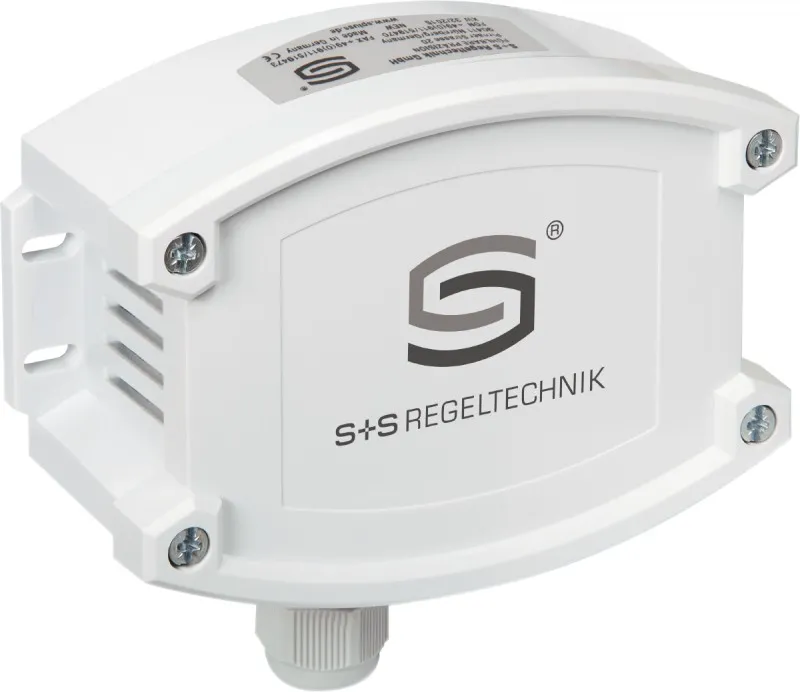

Производимый серийно датчик качества воздуха ALQ-CO2 — современное решение для комплексного контроля параметров микроклимата в помещениях. Устройство предназначено для непрерывного измерения концентрации углекислого газа и уровня летучих органических соединений, что делает его эффективным инструментом для управления системами вентиляции и поддержания комфортной и безопасной воздушной среды.
В основе работы датчика ALQ-CO2 лежит высокоточная технология недисперсионного инфракрасного анализа (NDIR), используемая для измерения CO2 в диапазоне 0–10000 ppm. Этот метод отличается стабильностью показаний, долговечностью и минимальной зависимостью от внешних факторов. Дополнительно датчик ALQ-CO2 оснащён чувствительным VOC-сенсором, позволяющим оценивать общее качество воздуха по концентрации летучих органических соединений в диапазоне 0–100%.
Функциональные возможности датчика качества воздуха ALQ-CO2 ориентированы на интеграцию в современные системы управления вентиляцией. Микропроцессорное управление и функция самокалибровки гарантируют высокую точность измерений без необходимости частого обслуживания. Выходной сигнал 0–10 В обеспечивает удобное подключение к контроллерам и BMS-системам, а опциональный релейный выход позволяет реализовать локальное управление оборудованием. Пользователь может выбрать исполнение с дисплеем или без него, а также различные комбинации выходов в зависимости от задач проекта.
Применение датчика ALQ-CO2 способствует повышению энергоэффективности зданий за счёт оптимизации работы вентиляции по фактическим показателям качества воздуха. Это позволяет снизить эксплуатационные расходы, уменьшить избыточный воздухообмен и одновременно обеспечить высокий уровень комфорта для людей.
| Характеристики | Значения |
|---|---|
| Напряжение питания: | 24 В перем. ⁄пост. тока (±10 %) |
| Потребляемая мощность: | < 4,8 Вт ⁄ 24 В пост. тока обычно; < 6,8 В·А ⁄ 24 В перем. тока обычно; пиковый ток 200 мA |
| Выходы: | 0 - 10 В или 4...20 мA (выбирается при помощи DIP-переключателя; выбранный вариант является единым для всех выходов), нагрузка < 800 Ом |
| Релейный выход: | беспотенциальный переключающий (24 В), омическая нагрузка 1 А (присваивается с помощью DIP-переключателя) |
| Температура окружающей среды: | −10...+60 °C |
| Время срабатывания: | < 2 минут |
| Эл. подключение: | 0,14 - 1,5 мм², по винтовым зажимам |
| Корпус: | пластик, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц / крестовой шлиц), цвет – транспортный белый (аналогичен RAL 9016), крышка дисплея прозрачная! |
| Размеры корпуса: | 126 x 90 x 50 мм (Tyr 2) |
| Присоединение кабеля: | M 16 x 1,5; с разгрузкой от натяжения, сменное исполнение |
| Защитная трубка: | из высококачественной стали, Ø 16 мм, NL =" 55 мм |
| Монтаж / подключение: | при помощи винтов |
| Класс защиты: | III (согласно EN 60 730) |
| Степень защиты: | IP 65 (согласно EN 60 529) |
| Нормы: | соответствие CE-нормам, электромагнитная совместимость согласно EN 61326, директива 2014 ⁄ 30 ⁄ EU «Электромагнитная совместимость» |
| Опционально: | дисплей с подсветкой, трехстрочный, вырез ок. 70 x 40 мм (ширина x высота), для индикации измеренной влажности, температуры, измеренного качества воздуха и/или содержания углекислого газа |
| Анализатор VOC: | чувствительный элемент VOC (металлооксидный) с автоматической калибровкой (volatile organic compounds =" летучие органические вещества) |
| Диапазон измерения VOC: | 0...100 % чистоты воздуха; относительно калибровочного газа; переключение диапазонов измерения (при помощи DIP-переключателя) VOC: low, medium, high |
| Выход VOC: | 0 – 10 В (0 В =" чистый воздух, "10 В =" загрязненный воздух) или "4...20 мA (выбирается при помощи DIP-переключателя; порог срабатывания, настраиваемый в пределах от 0 до 100 % от выходного сигнала) |
| Погрешность измерения VOC: | ±20 % верхнего предельного значения (относительно калибровочного газа) |
| Долговечность: | > 60 месяцев (при нормальной нагрузке) |
| Анализатор CO2: | оптический недисперсионный инфракрасный анализатор (NDIR) с автоматической и ручной калибровкой |
| Диапазон измерения CO2: | переключение диапазонов измерения (при помощи DIP-переключателя) 0...2000 млн-1; 0...5000 млн-1 |
| Выход CO2: | 0 – 10 В или 4...20 мA (выбирается при помощи DIP-переключателя) |
| Погрешность измерения CO2: | ±30 млн-1 и ±3 % измеренного значения |
| Температурная зависимость CO2: | ±5 млн-1 ⁄ °C или ±0,5 % измеренного значения ⁄ °C (зависит от того, что больше) |
| Зависимость от давления: | ±0,13 % ⁄ мм рт. ст. |
| Долговременная стабильность: | < 2 % за 15 лет |
| Газообмен: | диффузия |
Вся документация и сертификаты высылается отдельно по запросу.
