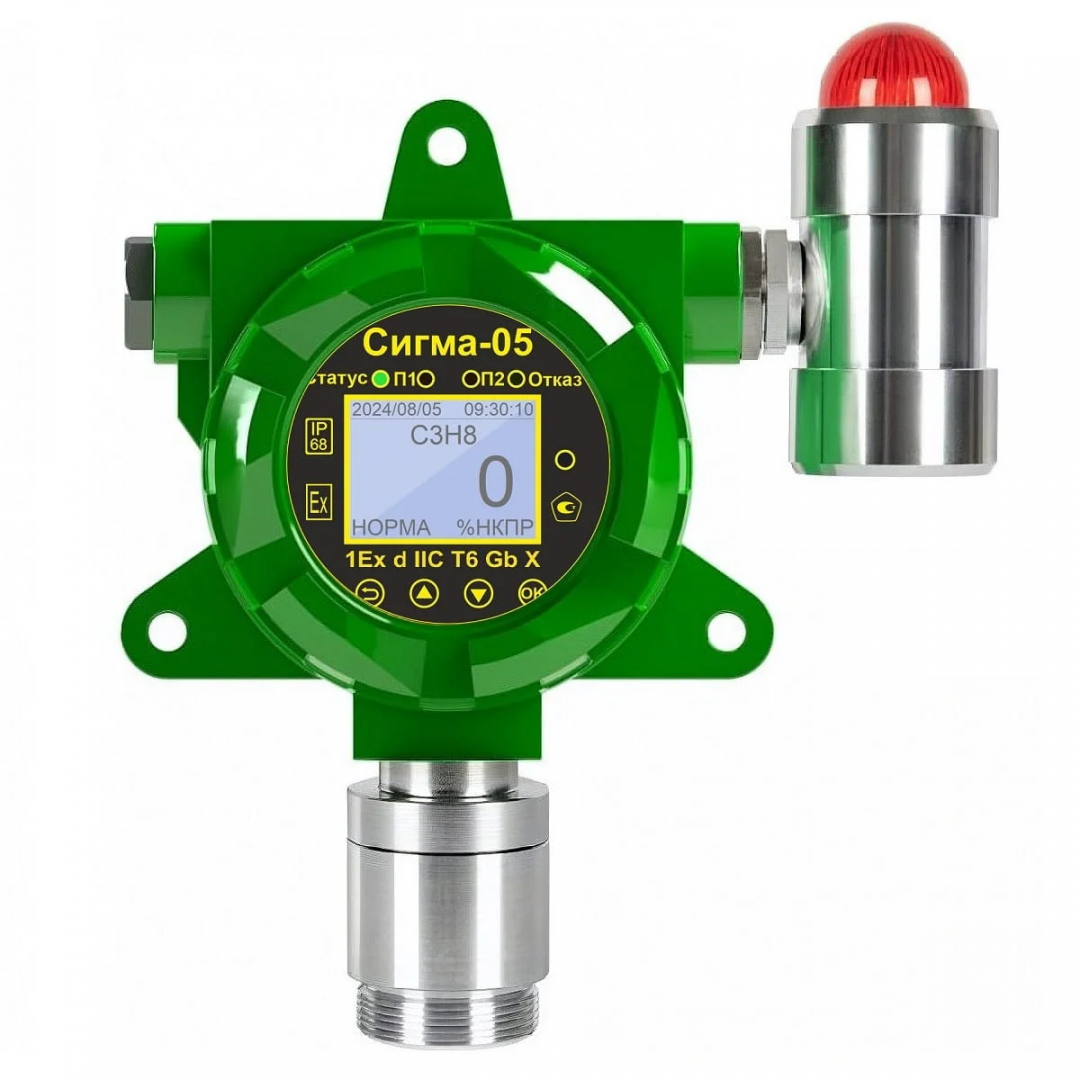

СИГМА-05 датчик-газоанализатор универсальный стационарный

Серийно производимый стационарный датчик-газоанализатор СИГМА-05 предназначен для автоматического непрерывного контроля концентрации взрывоопасных, токсичных газов, паров легковоспламеняющихся жидкостей, а также уровня кислорода. Российский газоизмерительный прибор разработан для обеспечения безопасности на современных промышленных объектах в воздухе рабочей зоны, в открытых пространствах, трубопроводах и воздуховодах, а также технологических и прочих газовых средах.

Прибор заключен в прочный алюминиевый корпус. Силиконовые уплотнители на резьбовых соединениях обеспечивают высокий уровень пылевлагозащиты — IP68 по ГОСТ 14254-2015. Это означает, что газоанализатор сохраняет полную работоспособность даже при кратковременном затоплении водой.

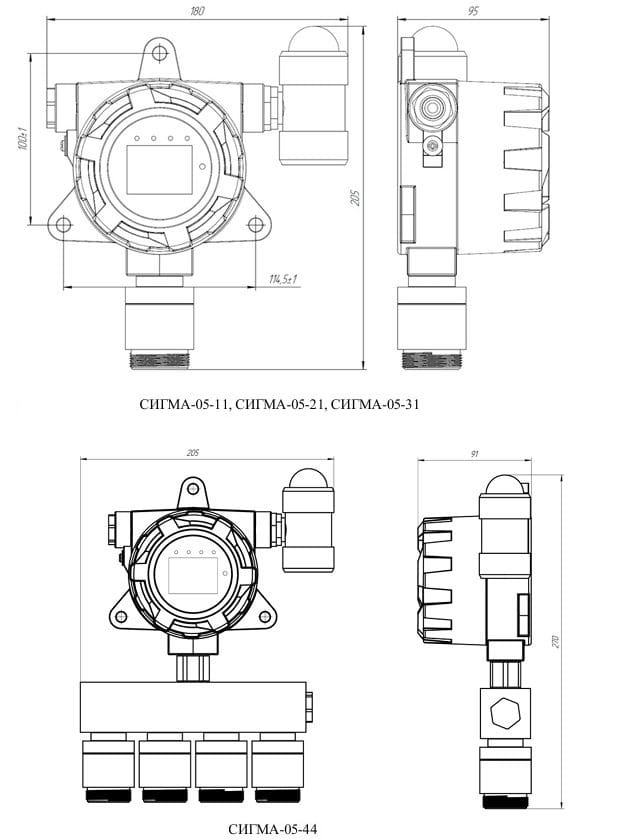

Схема строения газоанализатора СИГМА-05

Модификации газоанализатора СИГМА-05

Главная особенность серии СИГМА-05 — модульный принцип построения, позволяющий гибко конфигурировать систему под конкретные нужды предприятия. Полная маркировка прибора имеет вид СИГМА-05-ХХ, где первая цифра указывает на тип индикации и интерфейса, а вторая — на количество измерительных каналов (X от 1 до 6):

• СИГМА-05-0Х — исполнение в виде сменного блока сенсора;
• СИГМА-05-1Х — базовая модель с глухой крышкой;
• СИГМА-05-2Х — модификация с яркими семисегментными индикаторами;
• СИГМА-05-3Х — прибор, оснащенный функциональным графическим экраном (Тип 1);
• СИГМА-05-4Х — многоканальное исполнение с экраном (Тип 2) для одновременного контроля нескольких зон.

Функциональные особенности газового анализатора СИГМА-05

1. Прибор поддерживает работу с четырьмя основными типами чувствительных элементов, что гарантирует точный подбор под целевой газ:
   • Термокаталитические (Т) и Инфракрасные (И) - для точного измерения довзрывоопасных концентраций (в % НКПР) метана, пропана, бутана, ацетона, бензина и других углеводородов.
   • Электрохимические (Э) - для контроля ПДК токсичных газов (аммиак, сероводород, диоксид серы, оксид углерода, хлор) и измерения объемной доли кислорода.
   • Фотоионизационные (Ф) - для мониторинга микроконцентраций летучих органических соединений (бензол, толуол, ксилол, формальдегид).
   • Полупроводниковые (П) - для высокочувствительного обнаружения горючих и токсичных газов.
2. Газоанализатор легко интегрируется в любые автоматизированные системы управления технологическими процессами (АСУ ТП) и системы пожаровзрывобезопасности благодаря развитой архитектуре выходов:
   • Цифровой интерфейс RS-485 по протоколу MODBUS RTU для передачи телеметрии на ПЛК или верхний уровень;
   • Аналоговый выход 4–20 мА (активный сигнал);
   • Протокол HART для расширенной настройки и диагностики;
   • Два встроенных управляющих реле («сухие» контакты типов SPDT и SPST). Реле 1 и Реле 2 автоматически активируются при превышении предустановленных порогов концентрации газа (П1 и П2), что позволяет напрямую управлять внешней светозвуковой сигнализацией, вентиляцией или клапанами отсечки.
   • Беспроводной канал LoRa (опционально, мощность передатчика 1,2 Вт) для объектов, где прокладка кабельных трасс затруднена или экономически нецелесообразна.
3. Корректировка нуля и калибровка могут выполняться кнопками на панели или дистанционно с помощью ИК-пульта через прозрачное смотровое окно без вскрытия взрывозащищенного корпуса.
4. Многоканальность газосигнализатора позволяет заменить до шести локальных датчиков, существенно снижая затраты на кабельную продукцию и монтаж.

Благодаря модульной конструкции, высокой степени защиты и широчайшему перечню измеряемых веществ, прибор применим в различных областях промышленности.

Сферы применения датчика СИГМА-05

• нефтегазовая и нефтехимическая промышленность;
• химическая и фармацевтическая отрасль;
• энергетика;
• металлургия и тяжелое машиностроение;
• производственные предприятия с использованием токсичных газов;
• коммунальные службы и объекты водоочистки.

Прибор зарегистрирован в Госреестре СИ РФ. Интервал между поверками - 1 год.
