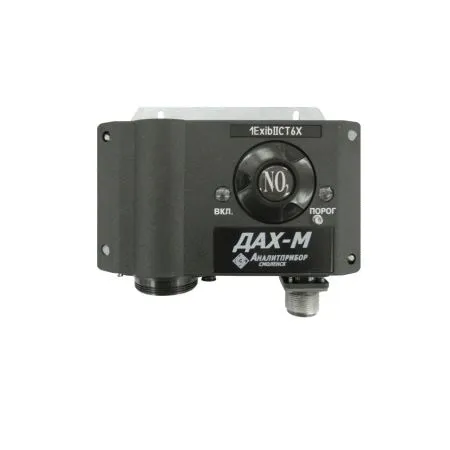

Серийно выпускаемый взрывозащищённый газоанализатор ДАХ-М-03 — стационарный одноканальный газоаналитический прибор непрерывного действия с электрохимическим принципом измерения. Оборудование применяется для автоматического контроля состава воздуха рабочей зоны и технологических сред, содержащих углеводороды (в соответствующих исполнениях корпуса).
Газоанализатор может использоваться автономно либо в составе системы газового контроля промышленного объекта.
Взрывозащищённый газоанализатор ДАХ-М-03 предназначен для контроля одного из заданных компонентов: амил (АТ, N₂O₄), аммиак (NH₃), диоксид азота (NO₂), диоксид серы (SO₂), меркаптан (RSH), оксид азота (NO), оксид углерода (CO), сероводород (H₂S), хлор (Cl₂), хлороводород (HCl) или кислород (O₂).
Для вредных веществ определяется массовая концентрация, для кислорода — объёмная доля. Требуемое исполнение выбирается исходя из того, какой газовый компонент необходимо контролировать в воздушной или технологической среде.
Датчик-газоанализатор ДАХ-М-03 использует электрохимический принцип измерения и работает в непрерывном автоматическом режиме.
Отбор контролируемой газовой среды осуществляется диффузионным способом с её последующим поступлением к чувствительному элементу.
В процессе измерения оборудование формирует выходной сигнал постоянного тока, пропорциональный содержанию определяемого компонента. Передача измерительной информации выполняется посредством унифицированного токового сигнала (4–20) мА по ГОСТ 26.011-80.
При достижении установленных значений содержания контролируемого компонента датчик ДАХ-М-03 формирует аварийную сигнализацию. Для контроля предусмотрены 2 уровня срабатывания — «ПОРОГ 1» и «ПОРОГ 2».
Датчик ДАХ-М-03 может эксплуатироваться самостоятельно или совместно с блоками питания и сигнализации БПС-21М для сетей с питанием 220 В.
Предусмотрена также возможность работы в составе системы СКАПО с шинной архитектурой и подключения к другим контроллерам. Исполнение блока БПС-21М подбирается в соответствии с необходимой канальностью системы. Блок заказывается и поставляется отдельно.
Оборудование используется для контроля параметров воздуха рабочей зоны химических, нефтехимических и нефтеперерабатывающих производств, объектов морского транспорта, эксплуатируемых в макроклиматических районах с умеренно-холодным морским климатом, а также объектов других отраслей промышленности.
| Наименование модификации датчика ДАХ-М | Диапазон измерения | Порог 1 и Порог 2 | Предел допускаемой основной погрешности (диапазон, в котором она нормируется) |
|---|---|---|---|
| ДАХ-М-03-СО-200 оксид углерода (CO) |
0 - 200 мг/м3 |
20 и 100 |
±5 мг/м3 (0 - 20) |
| ±25 % (20 - 200) |
|||
| ДАХ-М-03-СО-1500 оксид углерода (CO) |
0 - 1500 мг/м3 |
* |
±50 мг/м3 (0 - 200) |
| ±25 % (200 - 1500) |
|||
| ДАХ-М-03-H2S-40 сероводород (H2S) |
0 - 40 мг/м3 |
10 и 40 |
±2 мг/м3 (0 - 10) |
| ±(2+0,25(Свх-10)) мг/м3 (10 - 40) |
|||
| ДАХ-М-03-SO2-20 диоксид серы (SO2) |
0 - 20 мг/м3 |
10 и 20 |
±2 мг/м3 (0 - 10) |
| ±(2+0,25(Свх-10)) мг/м3 (10 - 20) |
|||
| ДАХ-М-03-Cl2-25 хлор (Cl2) |
0 - 25 мг/м3 |
1 и 5 |
± 0,25 мг/м3 (0 - 1) |
| ±25 % (1 - 25) |
|||
| ДАХ-М-03-Cl2-50 хлор (Cl2) |
0 - 50 мг/м3 |
* | ± (2+0,15Свх) мг/м3 (0 - 50) |
| ДАХ-М-03-NН3-600 аммиак (NH3) |
0 - 600 мг/м3 |
20 и 100 |
±5 мг/м3 (0 - 20) |
| ±25 % (20 - 600) | |||
| ДАХ-М-03-NH3-2000 аммиак (NH3) |
200 - 2000 мг/м3 |
* |
±25 % (200 - 2000) |
| ДАХ-М-03-O2-30 кислород (O2) |
0 - 30 % об.д. |
23 и 18 | ±0,9 % об.д. (0 - 30) |
| ДАХ-М-03-O2-10 кислород (O2) |
0 - 10 % об.д. |
2 и 4 | ±(0,3+0,02Свх) % об.д. (0 - 10) |
| ДАХ-М-03-NO2-10 диоксид азота (NO2) |
0 - 10 мг/м3 |
2 и 10 |
±0,5 мг/м3 (0 - 2) |
| ±(0,5+0,17(Свх-2)) мг/м3 (2 - 10) |
|||
| ДАХ-М-03-HCl-30 хлороводород (HCl) |
5 - 30 мг/м3 |
5 и 25 |
±25 % (5 - 30) |
| ДАХ-М-03-RSH-5 одорант (меркаптан, RSH) |
0 - 5 мг/м3 | 1 и 4 | ± 0,25 мг/м3 (0 - 1) |
| ±25 % (1 - 5) | |||
| ДАХ-М-03-N2O4-20 амил (АТ, тетраоксид азота N2O4) |
0 - 20 мг/м3 | 5 и 10 | ±1,25 мг/м3 (0 - 5) |
| ±(1,25+0,25(Свх-5)) мг/м3 (5 - 20) | |||
| ДАХ-М-03-NO-100 оксид азота (NO) |
0 - 100 млн-1 | 10 и 20 | ± 3 млн-1 (0 - 10) |
| ±(3+0,1·(Свх-10)) млн-1 (10 - 100) | |||
| ДАХ-М-03-NO-200 оксид азота (NO) |
0 - 200 мг/м3 | 20 и 100 | ± 5 мг/м3 (0 - 5) |
| ± (5 + 0,1·(Свх – 50)) мг/м3 (5 - 200) |
Примечание:
* - порог срабатывания устанавливается по заказу.
Свх - значение концентрации измеряемого компонента.
1 - Датчики загазованности ДАХ-М-03 имеют только один порог срабатывания сигнализации, который устанавливается заводом изготовителем.
2 - Поверочным компонентом газоанализаторов ДАХ-М-03-RSH-5 является этилмеркаптан (C2H5SH).
3 - Поверочным компонентом газоанализаторов ДАХ-М-03-N2O4-20 является диоксид азота (NO2)
4 - Диапазон показаний газоанализаторов ДАХ-М-03-NO2-10 по цифровому индикатору и цифровому каналу связи – от 0 до 20 мг/м3.
5 - пластина для крепления газоанализатора,
6 - табличка,
10 - подстроечный резистор корректировки нуля,
11 - подстроечный резистор корректировки чувствительности.
| Характеристики | Значения |
|---|---|
| Количество и тип порогов срабатывания сигнализации | порог 1 - нет порог 2 - аварийный |
| Индикация датчиков | световая |
| Время восстановления характеристик газоанализаторов после снятия перегрузки не более | 60 мин |
| Время прогрева газоанализаторов, не более - все модели кроме ДАХ-М-03-HCl-30, - ДАХ-М-03-HCl 30 |
30 мин 60 мин |
| Допускаемый интервал времени работы датчиков загазованности без корректировки показаний | 6 мес |
| Напряжение питания | 10-16В |
| Материал корпуса | угленаполненный полиамид |
| Степень пылевлагозащиты | IP54 |
| Маркирова взрывозащиты | 1ExibIICT6X / 1ExibIIBT6X |
| Выходные сигналы | токовый выход 4-20 мА |
| Подключение датчика | 3-проводная линия связи |
| Габаритные размеры |
180х60х155 мм |
| Масса датчиков |
2,0 кг |
| Средняя наработка на отказ в условиях эксплуатации, без замены ЭХД, выработавшего свой ресурс, не менее | 30000 ч |
| Срок службы: - газоанализатор ДАХ-М-03 - ЭХД |
10 лет 3 года |
| Межповерочный интервал | 12 мес |
| Гарантийный срок эксплуатации: - датчик-газоанализатор ДАХ-М-03 - ЭХД |
24 мес 12 мес |
| Условия эксплуатации датчиков ДАХ-М-03 | |
| Температура окружающей среды |
от -40 до +50°С |
| Атмосферное давление | от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.) |
| Относительная влажность | от 30 до 98 % при температуре 25°С и более низких температурах без конденсации влаги |
Вся документация и сертификаты высылается отдельно по запросу.
