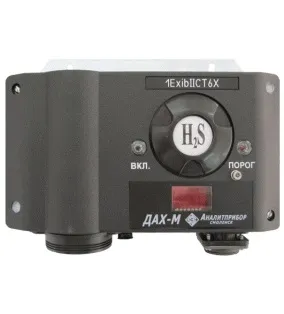

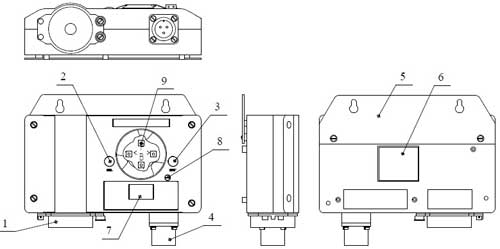

Серийно выпускаемый датчик-газоанализатор ДАХ-М-01 — стационарный взрывозащищённый одноканальный газоаналитический прибор с электрохимическим принципом действия, применяемый для непрерывного автоматического контроля одного заданного компонента в воздухе рабочей зоны помещений и открытых площадок.
Работа датчика ДАХ-М-01 основана на электрохимическом методе определения контролируемого компонента. Измерения выполняются автоматически в непрерывном режиме, что обеспечивает постоянное получение данных о его содержании в анализируемой среде. Отбор контролируемой газовой среды осуществляется диффузионным способом с её последующим поступлением к чувствительному элементу.
Взрывозащищённый датчик-газоанализатор ДАХ-М-01 предназначен для измерения одного заданного компонента в зависимости от конкретного исполнения. Перечень контролируемых веществ включает: амил (АТ, N₂O₄), аммиак (NH₃), диоксид азота (NO₂), диоксид серы (SO₂), меркаптан (RSH), метанол (CH₃OH), оксид азота (NO), оксид углерода (CO), сероводород (H₂S), формальдегид (CH₂O), хлор (Cl₂), хлороводород (HCl), этилен (C₂H₄), этиленоксид (C₂H₄O) и кислород (O₂). Для вредных веществ прибор определяет массовую концентрацию, а для кислорода — объёмную долю.
Результаты измерений выводятся на встроенный цифровой жидкокристаллический индикатор газоанализатора. Одновременно прибор формирует цифровой выходной сигнал, пропорциональный содержанию определяемого компонента, предназначенный для передачи на блоки питания и сигнализации (например, БПС-21М) по трехпроводной линии связи.
Для контроля установленных уровней предусмотрены 2 пороговых значения — ПОРОГ1 и ПОРОГ2. При их достижении формируется соответственно предупредительная и аварийная сигнализация с выводом информации на дисплей прибора.
Оборудование используется для контроля параметров воздуха рабочей зоны на объектах, где необходимо непрерывно измерять содержание соответствующего газа или кислорода. Основные области применения:
| Характеристики | Значения |
|---|---|
| Количество и тип порогов срабатывания сигнализации | порог 1 - предупредительный порог 2 - аварийный |
| Индикация датчиков | световая, цифровая |
| Время восстановления характеристик газоанализаторов после снятия перегрузки не более | 60 мин |
| Время прогрева газоанализаторов, не более - все модели кроме ДАХ-М-01-HCl-30, - ДАХ-М-01-HCl-30 |
30 мин 60 мин |
| Допускаемый интервал времени работы датчиков загазованности без корректировки показаний | 6 мес |
| Напряжение питания | 10-24В |
| Материал корпуса | угленаполненный полиамид |
| Степень пылевлагозащиты | IP54 |
| Маркирова взрывозащиты | 1ExibIICT6X / 1ExibIIBT6X 1Ex ib IIC T6 Gb X / 1Ex ib IIB T6 Gb X (для ИБЯЛ.413412.005-50) |
| Выходные сигналы | токовый выход 4-20 мА |
| Подключение датчика | 3-проводная линия связи |
| Средняя наработка на отказ газоанализаторов в условиях эксплуатации, без замены ЭХД, выработавшего свой ресурс, не менее | 30000 ч |
| Срок службы: - газоанализатор ДАХ-М-01 - ЭХД |
10 лет 3 года |
| Межповерочный интервал | 12 мес |
| Гарантийный срок эксплуатации: - датчик-газоанализатор ДАХ-М-01 - датчик-газоанализатор ДАХ-М-01 ИБЯЛ.413412.005-50 - ЭХД |
24 мес 36 мес 12 мес |
| Габаритные размеры |
180х60х155мм |
| Масса |
2,0 кг |
| Условия эксплуатации датчиков ДАХ-М-01 | |
| Температура окружающей среды |
от -40 до +50°С от -20 до +50°С (для газов CH3OH, CH2O, C2H4, C2H4O) |
| Атмосферное давление | от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.) |
| Относительная влажность | от 30 до 98 % при температуре 25°С и более низких температурах без конденсации влаги |
| Наименование модификации датчика ДАХ-М | Диапазон измерения | Порог 1 и Порог 2 | Предел допускаемой основной погрешности (диапазон, в котором она нормируется) |
|---|---|---|---|
| ДАХ-М-01-СО-200 оксид углерода (CO) |
0 - 200 мг/м3 | 20 и 100 | ±5 мг/м3 (0 - 20) |
| ±25 % (20 - 200) | |||
| ДАХ-М-01-СО-1500 оксид углерода (CO) |
0 - 1500 мг/м3 | * | ±50 мг/м3 (0 - 200) |
| ±25 % (200 - 1500) | |||
| ДАХ-М-01-H2S-40 сероводород (H2S) |
0 - 40 мг/м3 | 10 и 40 | ±2 мг/м3 (0 - 10) |
| ±(2+0,25(Свх-10)) мг/м3 (10 - 40) | |||
| ДАХ-М-01-SO2-20 диоксид серы (SO2) |
0 - 20 мг/м3 | 10 и 20 | ±2 мг/м3 (0 - 10) |
| ±(2+0,25(Свх-10)) мг/м3 (10 - 20) | |||
| ДАХ-М-01-Cl2-25 хлор (Cl2) |
0 - 25 мг/м3 | 1 и 5 | ± 0,25 мг/м3 (0 - 1) |
| ±25 % (1 - 25) | |||
| ДАХ-М-01-Cl2-50 хлор (Cl2) |
0 - 50 мг/м3 | * | ± (2+0,15Свх) мг/м3 (0 - 50) |
| ДАХ-М-01-NН3-600 аммиак (NH3) |
0 - 600 мг/м3 | 20 и 100 | ±5 мг/м3 (0 - 20) |
| ±25 % (20 - 600) | |||
| ДАХ-М-01-NH3-2000 аммиак (NH3) |
200 - 2000 мг/м3 | * | ±25 % (200 - 2000) |
| ДАХ-М-01-O2-30 кислород (O2) |
0 - 30 % об.д. | 23 и 18 | ±0,9 % об.д. (0 - 30) |
| ДАХ-М-01-O2-10 кислород (O2) |
0 - 10 % об.д. | 2 и 4 | ±(0,3+0,02Свх) % об.д. (0 - 10) |
| ДАХ-М-01-NO2-10 диоксид азота (NO2) |
0 - 10 мг/м3 | 2 и 10 | ±0,5 мг/м3 (0 - 2) |
| ±(0,5+0,17(Свх-2)) мг/м3 (2 - 10) | |||
| ДАХ-М-01-HCl-30 хлороводород (HCl) |
5 - 30 мг/м3 | 5 и 25 | ±25 % (5 - 30) |
| ДАХ-М-01-RSH-5 одорант (меркаптан, RSH) |
0 - 5 мг/м3 | 1 и 4 | ± 0,25 мг/м3 (0 - 1) |
| ±25 % (1 - 5) | |||
| ДАХ-М-01-N2O4-20 амил (АТ, тетраоксид азота N2O4) |
0 - 20 мг/м3 | 5 и 10 | ±1,25 мг/м3 (0 - 5) |
| ±(1,25+0,25(Свх-5)) мг/м3 (5 - 20) | |||
| ДАХ-М-01-NO-100 оксид азота (NO) |
0 - 100 млн-1 | 10 и 20 | ± 3 млн-1 (0 - 10) |
| ±(3+0,1·(Свх-10)) млн-1 (10 - 100) | |||
| ДАХ-М-01-NO-200 оксид азота (NO) |
0 - 200 мг/м3 | 20 и 100 | ± 5 мг/м3 (0 - 5) |
| ± (5 + 0,1·(Свх – 50)) мг/м3 (5 - 200) | |||
| ДАХ-М-01-CH3OH метанол (CH3OH) только для ИБЯЛ.413412.005-50 |
0 - 100 мг/м3 | 5 и 80 | ±1,25мг/м3 (0 - 5) |
| ± (1,25 + 0,25·(Свх – 5)) мг/м3 (5 - 100) | |||
| ДАХ-М-01-CH2O формальдегид (CH2O) только для ИБЯЛ.413412.005-50 |
0 - 10 мг/м3 | 2 и 8 | ±0,25мг/м3 (0 - 0,5) |
| ± (0,25 + 0,2·(Свх – 0,5)) мг/м3 (0,5 - 10) | |||
| ДАХ-М-01-C2H4 этилен (C2H4) только для ИБЯЛ.413412.005-50 |
0 - 200 мг/м3 | 100 и 160 | ± 25 мг/м3 (0 - 100) |
| ± (25 + 0,25·(Свх – 100)) мг/м3 (100 - 200) | |||
| ДАХ-М-01-C2H4O этиленоксид (C2H4O) только для ИБЯЛ.413412.005-50 |
0 - 18 мг/м3 | 1 и 14,4 | ± 0,25 мг/м3 (0 - 1) |
| ± (0,25 + 0,25·(Свх – 1)) мг/м3 (1 - 18) |
Вся документация и сертификаты высылается отдельно по запросу.
