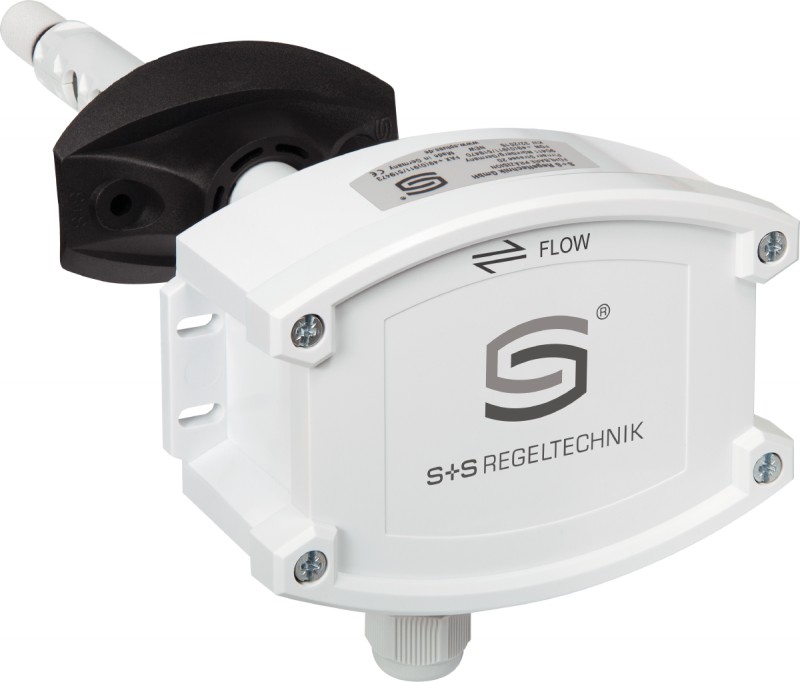

Серийно выпускаемый датчик качества воздуха KFTM-LQ-CO2 — это современное канальное решение для точного контроля параметров воздушной среды в системах вентиляции и кондиционирования. Устройство предназначено для установки непосредственно в воздуховодах, что позволяет получать объективные данные о состоянии приточного или вытяжного воздуха без влияния локальных факторов внутри помещений. Такой подход обеспечивает более корректное управление вентиляционными установками и повышает эффективность работы всей системы.
Канальный датчик KFTM-LQ-CO2 выполняет непрерывное измерение концентрации углекислого газа (CO2) в диапазонах 0…2000 ppm или 0…5000 ppm, а также температуры воздуха от −35 до +80 °C. Эти параметры являются ключевыми для оценки качества воздуха и регулирования воздухообмена. Повышенный уровень CO₂ напрямую указывает на недостаточную вентиляцию, а контроль температуры позволяет дополнительно оптимизировать климатические условия и снизить энергозатраты.
В основе работы датчика KFTM-LQ-CO2 лежит высокоточный недисперсионный инфракрасный сенсор (NDIR). Данная технология обеспечивает стабильное и долговременное измерение концентрации CO₂ за счёт анализа поглощения инфракрасного излучения молекулами газа. Это гарантирует высокую точность, минимальный дрейф показаний и отсутствие необходимости частого обслуживания. Дополнительно устройство может оценивать качество воздуха по уровню летучих органических соединений (VOC), предлагая несколько уровней чувствительности для адаптации под конкретные условия эксплуатации.
Все измеренные параметры преобразуются в унифицированный аналоговый сигнал 0–10 В, что обеспечивает простую интеграцию датчика качества воздуха KFTM-LQ-CO2 в системы автоматизации зданий и диспетчеризации. Благодаря этому возможно реализовать гибкое управление вентиляцией по фактическим показателям воздуха, а не по заданному расписанию, что значительно повышает энергоэффективность и снижает эксплуатационные расходы.
Конструктивно датчик KFTM-LQ-CO2 выполнен в прочном пластиковом корпусе, устойчивом к механическим воздействиям и условиям эксплуатации в вентиляционных каналах. Продуманная конструкция с быстрозаворачиваемыми винтами упрощает монтаж и обслуживание, а надёжные компоненты обеспечивают длительный срок службы и стабильную работу без потери точности.
| Характеристики | Значения |
|---|---|
| Напряжение питания: | 24 В перем. ⁄ пост. тока (± 10 %) |
| Потребляемая мощность: | < 4,8 Вт ⁄ 24 В пост. тока обычно; < 6,8 В·А ⁄ 24 В перем. тока обычно; пиковый ток 200 мA |
| Выходы: | 0–10 В или 4...20 мА (при помощи DIP-переключателя, выбранный вариант является единым для всех выходов), нагрузка < 800 Ом |
| Релейный выход: | с беспотенциальным переключающим контактом 24 В (присваивается с помощью DIP-переключателя) |
| Чувствительные элементы: | цифровой датчик влажности со встроенным датчиком температуры, малый гистерезис, высокая долговременная стабильность |
| Защита чувствительного элемента: | пластиковый спеченный фильтр, Ø 16 мм, L = 35 мм, сменный (опционально — металлокерамический фильтр, Ø 16 мм, L = 32 мм) |
| Диапазон измерения влажности: | 0...100 % относительной влажности |
| Рабочий диапазон влажности: | 0…95 % относительной влажности (без конденсата) |
| Погрешность измерения влажности: | тип. ± 2,0 % (20...80 % отн. влажности) при +25 °C, иначе ± 3,0 % |
| Выходной сигнал влажности: | 0 – 10 В или 4...20 мA (при помощи DIP-переключателя) |
| Диапазон измерения температуры: | –35...+80 °C |
| Рабочий диапазон температур: | –10...+60 °C |
| Погрешность измерения температуры: | ±0,2 K при +25 °C |
| Выходной сигнал температуры: | 0–10 В или 4...20 мА (при помощи DIP-переключателя) |
| Анализатор VOC: | чувствительный элемент VOC (металлооксидный) с автоматической калибровкой (volatile organic compounds = летучие органические вещества) |
| Диапазон измерения VOC: | 0...100 % чистоты воздуха; относительно калибровочного газа; переключение диапазонов измерения (при помощи DIP-переключателя) VOC: low, medium, high |
| Выход VOC: | 0 – 10 В (0 В = чистый воздух, 10 В = загрязненный воздух) или 4...20 мA (при помощи DIP-переключателя, порог срабатывания, настраиваемый в пределах от 0 до 100 % от выходного сигнала) |
| Погрешность измерения VOC: | ±20 % верхнего предельного значения (относительно калибровочного газа) |
| Долговечность: | > 60 месяцев (при нормальной нагрузке) |
| Анализатор CO2: | оптический недисперсионный инфракрасный анализатор (NDIR), с автоматической и ручной калибровкой |
| Диапазон измерения CO2: | 0...2000 млн-1 или 0...5000 млн-1 (при помощи DIP-переключателя) |
| Выход CO2: | 0–10 В или 4...20 мА (при помощи DIP-переключателя) |
| Погрешность измерения CO2: | ± 30 млн-1 и ±3 % измеренного значения |
| Температурная зависимость CO2: | ± 5 млн-1 ⁄ °C или ± 0,5 % измеренного значения ⁄ °C (зависит от того, что больше) |
| Зависимость от давления: | ±0,13 % ⁄ мм рт. ст. |
| Долговременная стабильность: | < 2 % за 15 лет |
| Газообмен: | диффузия |
| Температура окружающей среды: | −10...+60 °C |
| Время срабатывания: | < 2 минут |
| Эл. подключение: | 0,14 - 1,5 мм², по винтовым зажимам |
| Корпус: | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц ⁄ крестовой шлиц), цвет —транспортный белый (аналогичен RAL 9016), крышка дисплея прозрачная! |
| Размеры корпуса: | 126 x 90 x 50 мм (Tyr 2) |
| Присоединение кабеля: | M 16 x 1,5; с разгрузкой от натяжения, сменное исполнение |
| Защитная трубка: | PLEUROFORM, полиамид (PA6), блокировка от прокручивания, Ø 20 мм, vmax = 30 м/с (воздух), без фильтра: НД = 202,5 мм / с пластиковым фильтром: НД = 235 мм (опционально с металлокерамическим фильтром: НД = 227 мм) |
| Монтаж / подключение: | при помощи фланца из пластика (содержится в комплекте поставки) |
| Класс защиты: | III (согласно EN 60 730) |
| Степень защиты: | IP 65 (согласно EN 60 529), только корпус! (PLEUROFORM IP 30) |
| Нормы: | соответствие CE-нормам, электромагнитная совместимость согласно EN 61326, директива 2014 ⁄ 30 ⁄ EU «Электромагнитная совместимость» |
| Опционально: | дисплей с подсветкой, трехстрочный, вырез ок. 70 x 40 мм (Ш x В), для индикации измеренной влажности, температуры, измеренного качества воздуха и/или содержания углекислого газа |
Вся документация и сертификаты высылается отдельно по запросу.
