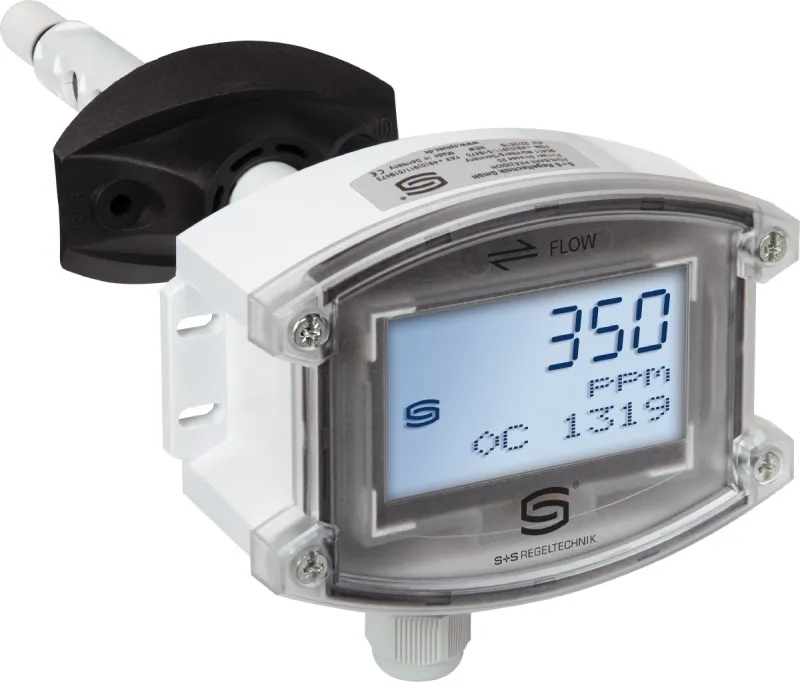

Выпускаемый серийно датчик качества воздуха KFTM-CO2 — это современное многофункциональное устройство для точного контроля параметров микроклимата в системах вентиляции и автоматизации зданий. Прибор разработан с учётом требований инженерных служб и обеспечивает стабильный мониторинг концентрации углекислого газа, уровня летучих органических соединений, температуры и относительной влажности воздуха. Использование данного решения позволяет эффективно управлять вентиляцией на основе реальных показателей среды, повышая комфорт и снижая эксплуатационные затраты.
Датчик качества воздуха KFTM-CO2 измеряет CO2 в диапазонах до 2000 или 5000 ppm с применением надёжной технологии недисперсионного инфракрасного анализа (NDIR), обеспечивающей высокую точность и долгосрочную стабильность показаний. Контроль качества воздуха по VOC осуществляется отдельным сенсором с возможностью выбора чувствительности (LOW / MEDIUM / HIGH), что позволяет гибко адаптировать устройство под конкретные условия эксплуатации. Важно отметить, что измерения CO2 и VOC выполняются раздельно и не формируют производных значений, что гарантирует корректность и прозрачность данных.
Дополнительно датчик KFTM-CO2 оснащён цифровыми сенсорами температуры (–35…+80 °C) и относительной влажности (0–100 %), что делает его универсальным инструментом контроля микроклимата. Все измеренные параметры преобразуются в стандартные аналоговые сигналы 0–10 В или 4–20 мА, переключаемые с помощью DIP-переключателей, обеспечивая удобную интеграцию в системы управления. В качестве опции доступен встроенный дисплей для визуального контроля показателей в реальном времени.
Одним из ключевых преимуществ датчика KFTM-CO2 является наличие как автоматической, так и ручной калибровки, что позволяет поддерживать точность измерений на протяжении всего срока эксплуатации. Автоматическая калибровка компенсирует возможные отклонения сенсора, а ручная настройка даёт возможность адаптировать прибор под специфические условия объекта.
Применение датчика KFTM-CO2 позволяет оптимизировать работу вентиляционных систем за счёт управления по фактическим параметрам воздуха. Это способствует снижению энергопотребления, увеличению ресурса оборудования и созданию комфортной и безопасной среды для людей. Устройство особенно востребовано в проектах, где важны точность измерений, гибкость настройки и надёжность работы.
| Характеристики | Значения |
|---|---|
| Напряжение питания: | 24 В перем. ⁄ пост. тока (± 10 %) |
| Потребляемая мощность: | < 4,8 Вт ⁄ 24 В пост. тока обычно; < 6,8 В·А ⁄ 24 В перем. тока обычно; пиковый ток 200 мA |
| Выходы: | 0–10 В или 4...20 мА (при помощи DIP-переключателя, выбранный вариант является единым для всех выходов), нагрузка < 800 Ом |
| Релейный выход: | с беспотенциальным переключающим контактом 24 В (присваивается с помощью DIP-переключателя) |
| Чувствительные элементы: | цифровой датчик влажности со встроенным датчиком температуры, малый гистерезис, высокая долговременная стабильность |
| Защита чувствительного элемента: | пластиковый спеченный фильтр, Ø 16 мм, L = 35 мм, сменный (опционально — металлокерамический фильтр, Ø 16 мм, L = 32 мм) |
| Диапазон измерения влажности: | 0...100 % относительной влажности |
| Рабочий диапазон влажности: | 0…95 % относительной влажности (без конденсата) |
| Погрешность измерения влажности: | тип. ± 2,0 % (20...80 % отн. влажности) при +25 °C, иначе ± 3,0 % |
| Выходной сигнал влажности: | 0 – 10 В или 4...20 мA (при помощи DIP-переключателя) |
| Диапазон измерения температуры: | –35...+80 °C |
| Рабочий диапазон температур: | –10...+60 °C |
| Погрешность измерения температуры: | ±0,2 K при +25 °C |
| Выходной сигнал температуры: | 0–10 В или 4...20 мА (при помощи DIP-переключателя) |
| Анализатор CO2: | оптический недисперсионный инфракрасный анализатор (NDIR), с автоматической и ручной калибровкой |
| Диапазон измерения CO2: | 0...2000 млн-1 или 0...5000 млн-1 (при помощи DIP-переключателя) |
| Выход CO2: | 0–10 В или 4...20 мА (при помощи DIP-переключателя) |
| Погрешность измерения CO2: | ± 30 млн-1 и ±3 % измеренного значения |
| Температурная зависимость CO2: | ± 5 млн-1 ⁄ °C или ± 0,5 % измеренного значения ⁄ °C (зависит от того, что больше) |
| Зависимость от давления: | ±0,13 % ⁄ мм рт. ст. |
| Долговременная стабильность: | < 2 % за 15 лет |
| Газообмен: | диффузия |
| Температура окружающей среды: | −10...+60 °C |
| Время срабатывания: | < 2 минут |
| Эл. подключение: | 0,14 - 1,5 мм², по винтовым зажимам |
| Корпус: | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц ⁄ крестовой шлиц), цвет —транспортный белый (аналогичен RAL 9016), крышка дисплея прозрачная! |
| Размеры корпуса: | 126 x 90 x 50 мм (Tyr 2) |
| Присоединение кабеля: | M 16 x 1,5; с разгрузкой от натяжения, сменное исполнение |
| Защитная трубка: | PLEUROFORM, полиамид (PA6), блокировка от прокручивания, Ø 20 мм, vmax = 30 м/с (воздух), без фильтра: НД = 202,5 мм / с пластиковым фильтром: НД = 235 мм (опционально с металлокерамическим фильтром: НД = 227 мм) |
| Монтаж / подключение: | при помощи фланца из пластика (содержится в комплекте поставки) |
| Класс защиты: | III (согласно EN 60 730) |
| Степень защиты: | IP 65 (согласно EN 60 529), только корпус! (PLEUROFORM IP 30) |
| Нормы: | соответствие CE-нормам, электромагнитная совместимость согласно EN 61326, директива 2014 ⁄ 30 ⁄ EU «Электромагнитная совместимость» |
| Опционально: | дисплей с подсветкой, трехстрочный, вырез ок. 70 x 40 мм (Ш x В), для индикации измеренной влажности, температуры, измеренного качества воздуха и/или содержания углекислого газа |
Вся документация и сертификаты высылается отдельно по запросу.
