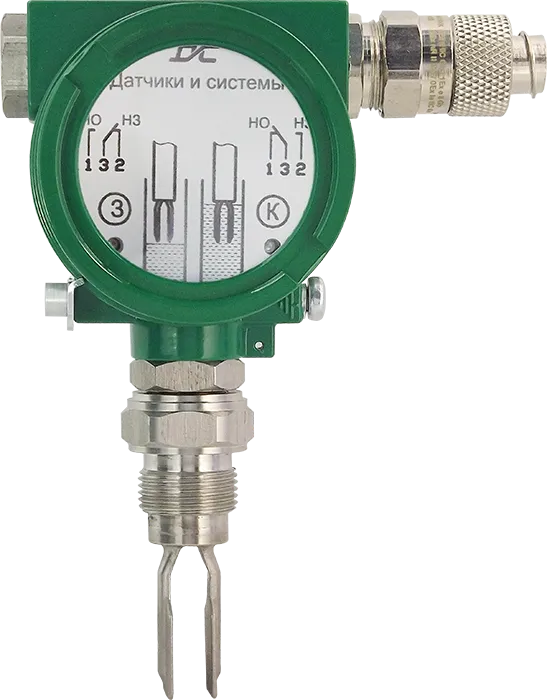

Вибрационные сигнализаторы уровня СУ-802 предназначены для контроля достижения заданного уровня жидкостей и сыпучих материалов в технологических емкостях и формирования сигнала при достижении установленного уровня. Устройства применяются в системах промышленной автоматизации, где требуется оперативное обнаружение верхнего или нижнего предельного уровня жидкости либо сыпучего материала.
Основу работы сигнализатора составляет вибрационный метод контроля. Чувствительный элемент выполнен в виде камертона, который находится в режиме непрерывных механических колебаний. При контакте со средой параметры этих колебаний изменяются, что фиксируется электронной схемой прибора. После обработки сигнала устройство передает информацию в систему управления, сигнализации или на исполнительное оборудование.
Сигнализаторы СУ-802 используются для решения широкого круга производственных задач. Они позволяют контролировать заполнение резервуаров и технологических емкостей, предотвращать переполнение хранилищ, контролировать минимальный уровень продукта и обеспечивать защиту оборудования, работа которого зависит от наличия рабочей среды. Применение подобных устройств способствует повышению безопасности технологических процессов и снижению риска возникновения аварийных ситуаций.
Прибор может использоваться для контроля как жидких, так и сыпучих сред. В отличие от некоторых других методов измерения, вибрационный принцип не требует оценки электропроводности продукта, что расширяет возможности применения оборудования на предприятиях различных отраслей промышленности. Сигнализатор также может использоваться для определения границы раздела сред, различающихся по плотности или агрегатному состоянию.
СУ-802 применяется в составе автоматизированных систем управления технологическими процессами, взаимодействуя с регуляторами, вторичными приборами, средствами диспетчеризации и исполнительными механизмами. В зависимости от требований объекта оборудование может использоваться на общепромышленных площадках или в условиях, где предъявляются дополнительные требования к промышленной безопасности.
Благодаря своей функциональной направленности вибрационный сигнализатор уровня является важным элементом систем контроля технологических процессов, обеспечивая своевременное получение информации о состоянии продукта в емкостях и технологических линиях.
Сигнализаторы уровня СУ-802 применяются в качестве средств контроля предельного уровня и позволяют автоматизировать операции, связанные с хранением, транспортированием и использованием жидких и сыпучих продуктов в различных отраслях промышленности.
| Характеристики | Значения |
|---|---|
| Предельное давление рабочей среды | до 10 МПа. (Предельное давление более 10 МПа возможно по дополнительному согласованию) |
| Тип выходного сигнала: |
код «Д» - дискретный токовый с релейным выходом; код «N» - дискретный токовый стандарта NAMUR (без релейного выхода); код «Н» - непрерывный токовый (без релейного выхода); код «DPDT» - релейный, переключающийся, сдвоенный; код «SPDT» - релейный, переключающийся, с опцией диагностики ("сухой контакт") |
| Температура рабочей среды | от -196°С до +350°С |
| Температура окружающей среды |
от -40°С до +75°С; от -65°С до +75°С (с выходным сигналом DPDT и внутренним подогревом) |
| Общепромышленное и взрывозащищенное исполнение |
СУ-802-Ех – «0Ex ia IIC T6 Ga X» (искробезопасная цепь); СУ-802-Вн – «1Ex d IIB T6 Gb X» (взрывонепроницаемая оболочка) |
| Материалы корпуса первичного преобразователя и камертона | нержавеющая сталь 12Х18Н10Т или 316L AISI, Хастеллой, титан |
| Материал корпуса электронного блока | нержавеющая сталь 12Х18Н10Т |
| Степень защиты | для погружной части - IP68, для электронного блока - IP65 |
| Длина погружной части | от 64 до 3000 мм; По дополнительному согласованию возможно исполнение погружной части более 3000 мм. |
| Конструктивные особенности | компактность и простая установка в местах с ограниченным доступом |
| Индикация | контроль работы при помощи светодиодных индикаторов |
| Энергопотребление | низкое энергопотребление |
| Свойства к среде | нейтральность к электрическим свойствам среды |
| Условия работы в потоке | работоспособность при бурлении или кипении потока, содержании твердых частиц, газа, а также мусора и пены на поверхности |
| Очистка | самоочищение от налипания |
| Срок службы и надежность | срок службы: не менее 11 лет, наработка на отказ не менее 60 000 часов |
| Гарантия | 1,5 года с момента ввода в эксплуатацию, но не более 2 лет со дня продажи. |
Вся документация и сертификаты высылается отдельно по запросу.
