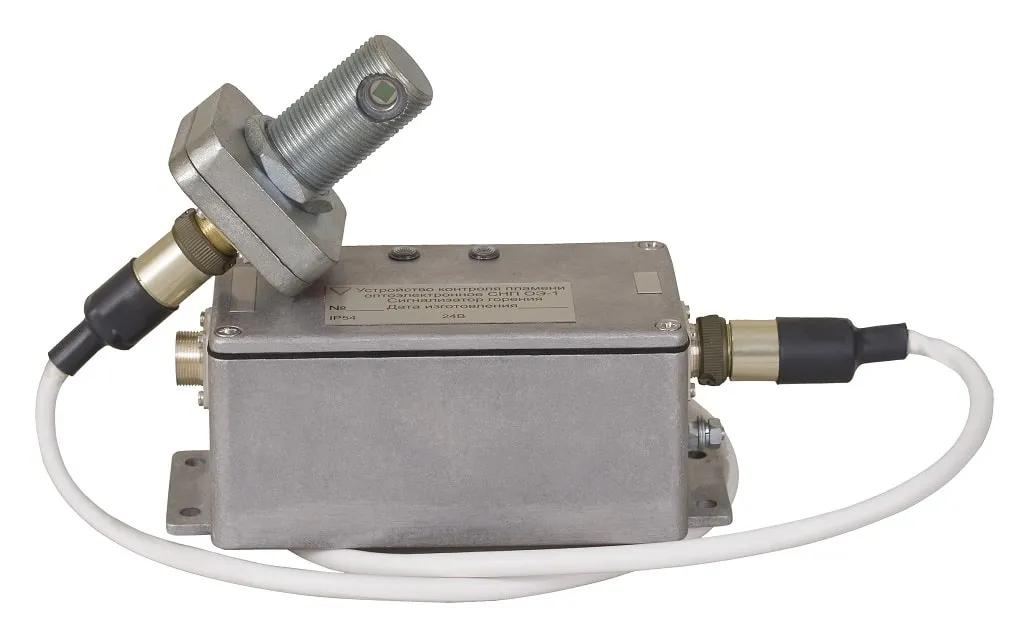

Устройство контроля пламени СНП ОЭ-1 применяется для круглосуточного мониторинга и отображения наличия или отсутствия пламени в горелках типа ГБЛ, работающих на газе, мазуте или дизельном топливе. Используется для автоматического отключения горелки при погасании пламени.
Устройство использует принцип спектральной селекции в инфракрасном диапазоне длин волн от 0,9 мкм до 4,3 мкм.
СНП ОЭ-1 может работать в 3 режимах: «Норма», «Пламя» и «Отказ». Режим «Отказ» активируется в случае выхода из строя датчика пламени или при разрыве связи между ним и сигнализатором горения.
СНП ОЭ-1 оснащено встроенной автоматической системой самодиагностики, позволяющей оперативно проверять работоспособность устройства.
Имеет релейные выходы «Пламя» и «Неисправность».
Эксплуатируется в широком диапазоне рабочих температур: от - 40 до + 55°С.
Назначенный срок службы (средний полный) - 10 лет.
Гарантийный срок эксплуатации – 18 месяцев.

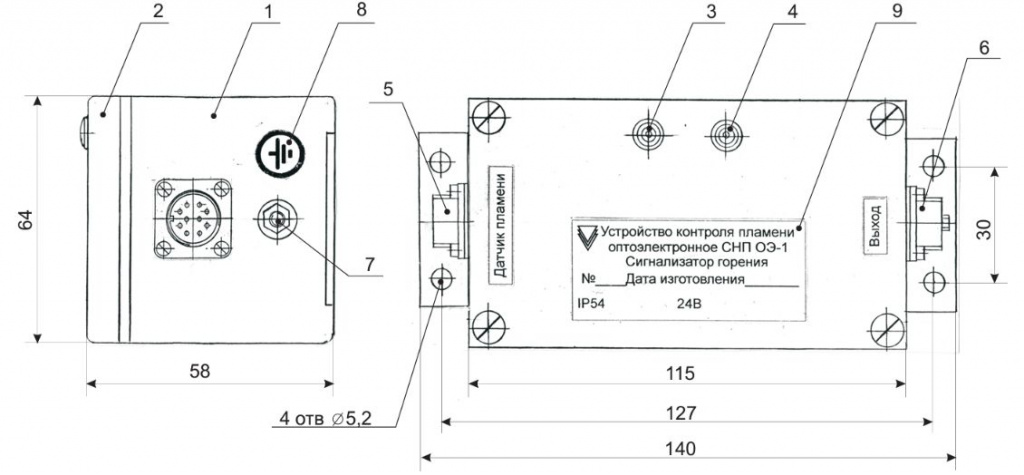

1 - корпус;
2 - крышка;
3 - индикатор зелёный;
4 - индикатор красный;
5,6 - соединители (вилки РСГ10ТВ);
7 - болт зазаемления;
8 - знак заземления;
9 - табличка.

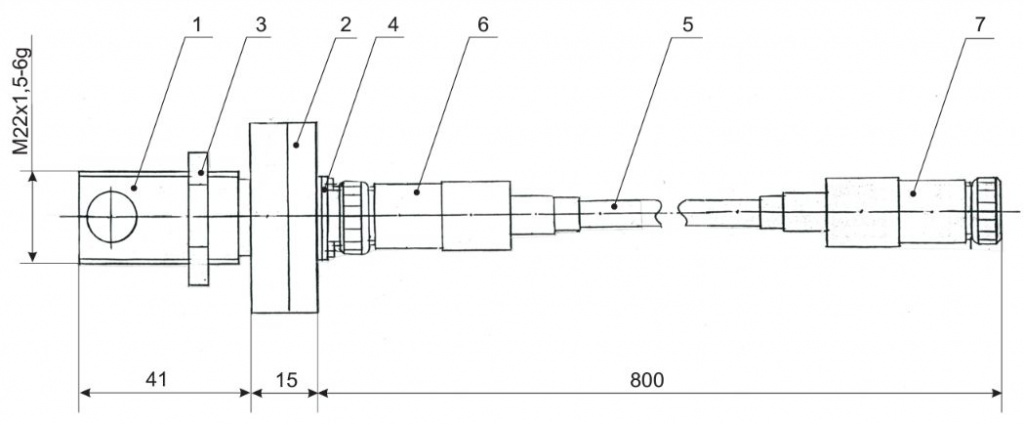

1 - корпус;
2 - фланец;
3 - гайка;
4 - соединитель (вилка РСГ10ТВ);
5 - кабель соединительный;
6,7 - соединители (вилки РСГ10ТВ).
| Наименование параметра | Значение |
| Время срабатывания при появлении, пропадании пламени или при обнаружении неисправности | 2 сек |
| Сохраняет работоспособность и не выдают сигнал «Пожар» при максимальном значении фоновой освещенности: | от электролюминесцентных источников – 2500 лк, от ламп накаливания – 250 лк, при наличии в поле нагретых тел до 1000 °С |
| Напряжение питания | 18-29 В |
| Ток потребления | не более 100 мА |
| Максимальный постоянный ток, коммутируемый контактами реле, при напряжении до 30 В | 2 А |
| Максимальный переменный ток, коммутируемый контактами реле, при напряжении до 115 В | 0,5 А |
| Степень защиты оболочкой | IP54 |
| Габаритные размеры | |
| - датчик пламени | не более 65х46х46 мм |
| - сигнализатор горения | не более 140х65х55 мм |
| - длина кабеля | 800± 50 мм |
| Масса | не более 600 г |
| Условия эксплуатации | |
| - температура окружающей среды | от -40 до +55 °С |
| - относительная влажность воздуха при температуре 25 °С | от 45 % до 80 % |
| - атмосферное давление | от 84 кПа до 106,7 кПа |
Вся документация и сертификаты высылается отдельно по запросу.
